tikslas

Dabartinės matavimo plokštės pakeitimas ZSM-61 (8.x)

kvalifikacija

Profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktaiGrafas

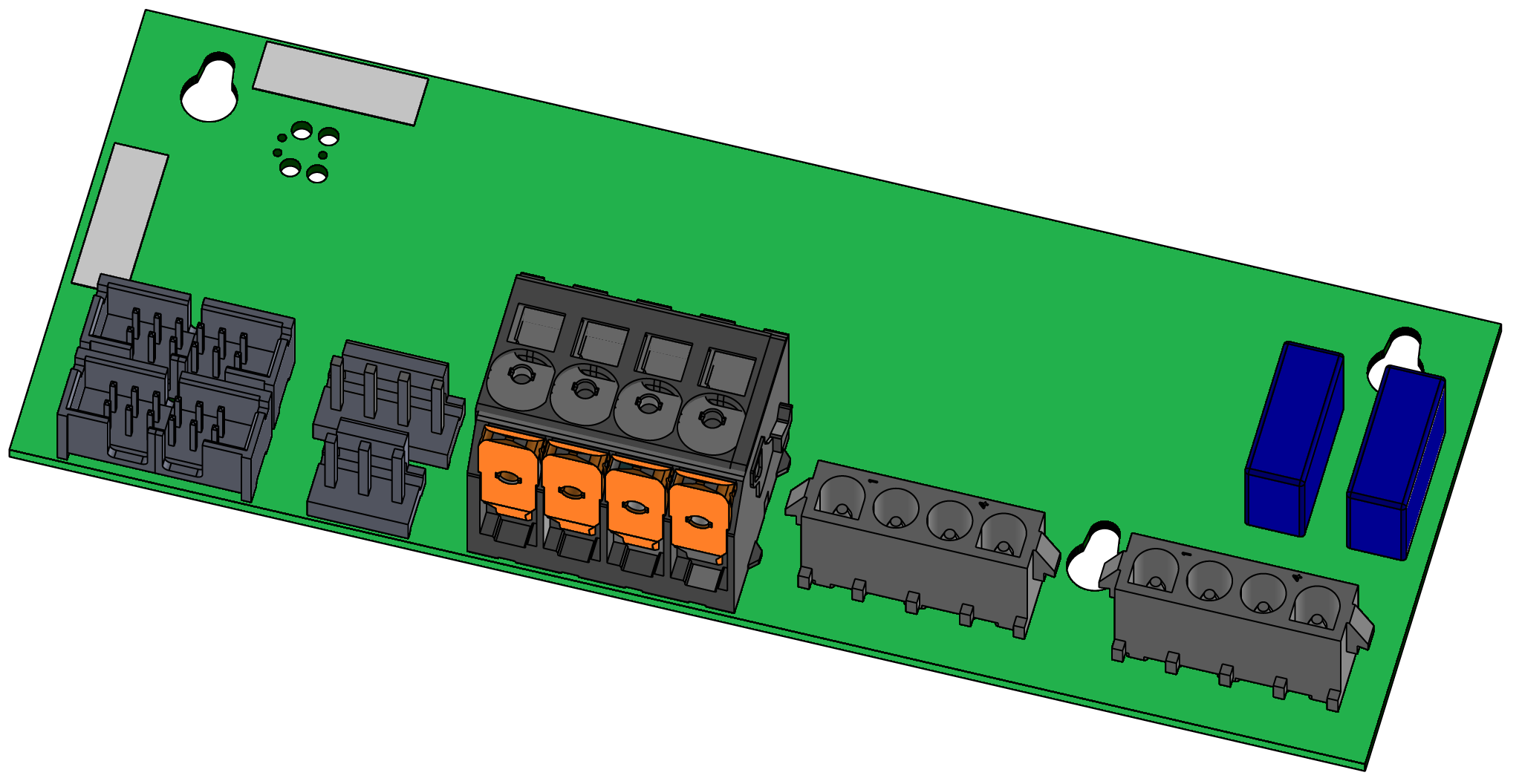

01ZSM-61 srovės matavimo plokštėT285011

Reikalinga medžiaga

  • Torx atsuktuvas dydis 20

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Atvėsinkite ir išjunkite įrenginys

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    → įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.

Nuimkite dangčius ir atidarykite priekį

  • Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
  • Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.
  • Nuimkite apsauginį dangtelį elektros korpuse, nuimdami “Torx” varžtus.

Apsikeitimo

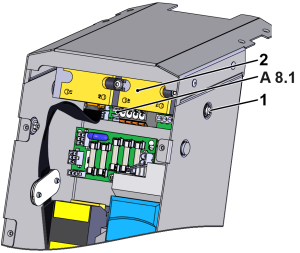

  • Nuimkite X313.x jungtį ir X301.x kabelio lemputes galios matavimo plokštėje (A 8.1).
  • Nuimkite šoninius tvirtinimo varžtus (①) nuo šilumos kriaukle.
  • Naudokite kietojo kūno reles (②), kad ištrauktumėte radiatorių žemyn, kad jį būtų galima pakelti.
    • pastaba į kreipiamąjį griovelį radiatoriaus šone.
  • Pašalinkite visas likusias galios matavimo plokštės jungtis.
  • Nuimkite galios matavimo plokštės tvirtinimo varžtą ir nuimkite jį nuo laikiklio.
  • Įdiekite naują galios matavimo plokštę su tvirtinimo varžtu.
  • Prijunkite “visos” jungtis prie galios matavimo plokštės, išskyrus X313.x kabelį.
    • Įsitikinkite, kad visos jungtys yra teisingai pritvirtintos.
  • Įdiekite radiatorių su kietojo kūno relė relėmis (②) ir pritvirtinkite tvirtinimo varžtus (①).
    • pastaba į kreipiamojo griovelio orientaciją šilumos kriauklės šone.
  • Prijunkite X313.x jungtį prie galios matavimo plokštės.

uždaryti priekinę dalį

  • Įstatykite apsauginį dangtelį aplink elektros korpusą ir pritvirtinkite “Torx” varžtais.
  • Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

Įjunkite įrenginį ir patikrinkite funkciją

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Išjunkite įrenginys

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    → įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
