tikslas

Aušinimo vožtuvas keitimas 1 (M 3)

kvalifikacija

Profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktaiGrafas

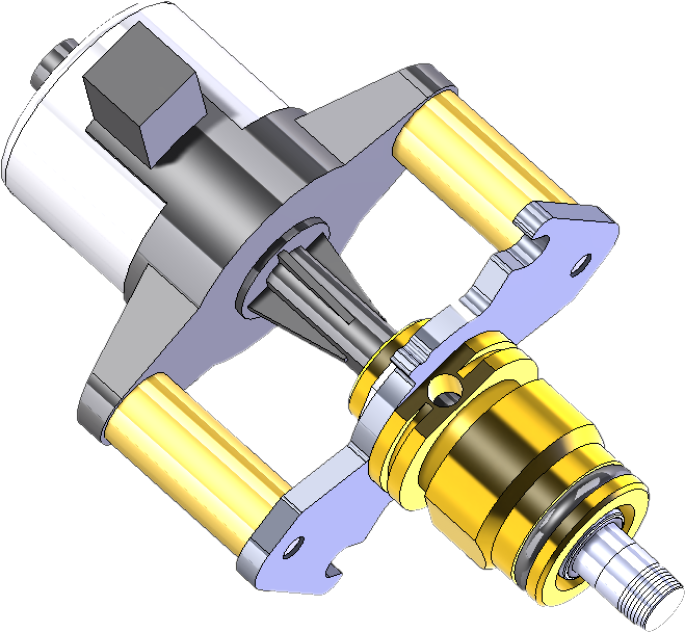

01Aušinimo vožtuvas 1T289341

Reikalinga medžiaga

  • Torx atsuktuvas dydis 20

Tęskite

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Atvėsinkite ir ištuštinkite įrenginys

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    → įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.

Išjunkite įrenginys ir nuimkite dangčius

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.
  • Nuimkite grįžtamojo srauto jutiklio gedimas tiekimą (prievadas C).
  • Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
  • Atidarykite valdymas atvartą ant galinės sienelės įrenginys (→ Atidaryti įrenginys).

Pakeiskite aušinimo vožtuvas

  • Nuimkite kabelį nuo aušinimo vožtuvas.
  • Du kartus nuimkite tvirtinimo varžtus nuo aušinimo vožtuvas iki aušinimo vandens modulio.

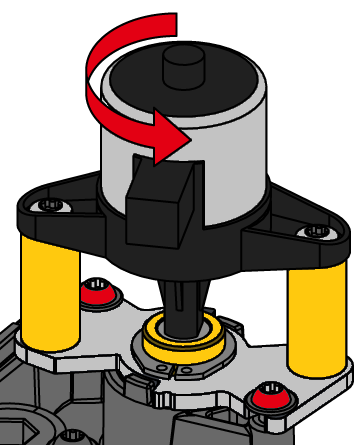

  • Pasukite aušinimo vožtuvas ir išjunkite.

DĖMESIO — Netinkamas montavimas!

Atsarginės dalys pristatomos su vožtuvas stūmokliais, kurie nėra visiškai išplėsti. Vožtuvų stūmoklis gali petnešomis. Štai kodėl:

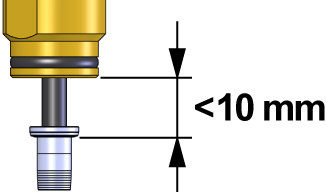

  • Niekada nestatykite vožtuvas, kai vožtuvas stūmoklis visiškai išplėstas (pav.).

  • Atidžiai įdėkite naują aušinimo vožtuvas.
  • Pasukite aušinimo vožtuvas į galinę padėtį ir pritvirtinkite 2x “Torx” varžtais.
    • Neviršykite priveržimo sukimo momento - kolega pagaminta iš plastiko (PPS)
  • Prijunkite kabelį prie aušinimo vožtuvas.

Patikrinkite sandarumą ir funkciją

  • Prijunkite grįžtamojo srauto jutiklio gedimas tiekimą (C jungtis).
  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).

PASTABA!

Nustatykite naudotojo profilis profilį “priežiūra”, kad pasiektumėte parametrus. Spustelėkite čia....

  • Pasirinkite [Servisas] > [Parametras] > [Aušinimas] > [Žingsniniai Varikliai] > [KV 1 Pozicionavimas].
  • Pakeiskite padėtį ir patikrinkite, ar aušinimo vanduo teka, arba ne:
    • 0% = vožtuvas visiškai uždarytas
    • 100% = vožtuvas visiškai atidarytas
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Išjunkite įrenginys ir įdiekite dangčius

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    → įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
  • Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
