tikslas

Garso keitiklio keitimas (BB 1, BB 2)

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktai

Grafas

T28986

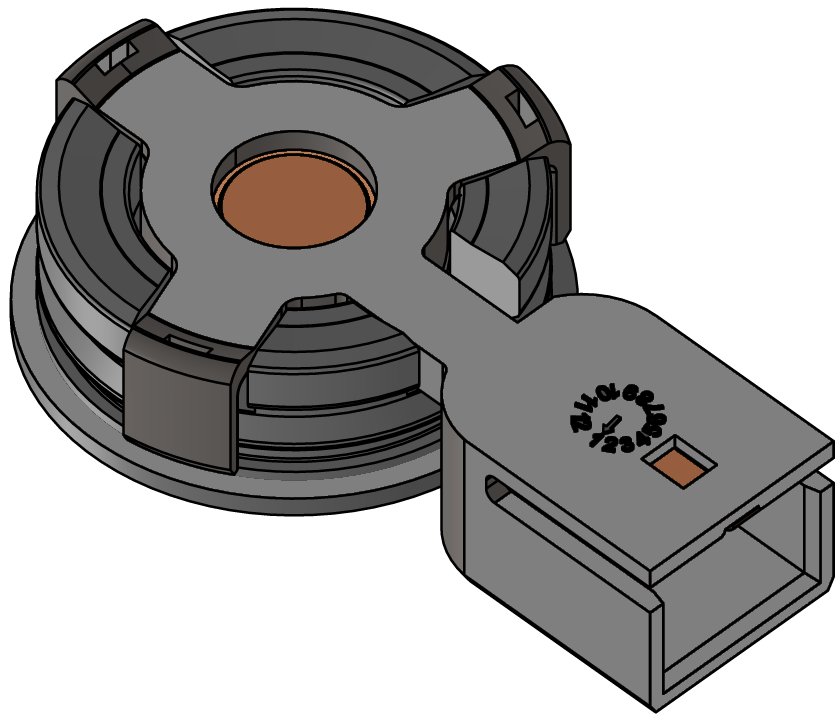

01180 °C garso keitiklisT285551
02PTFE sandariklis 16x24x1T288831

Reikalinga medžiaga

  • atviru galu veržliaraktis, dydis 10
  • Torx atsuktuvas dydis 30

Vaizdo gidas

Norėdami žiūrėti “YouTube” vaizdo įrašą, sekite QR-Code nuorodą.

Tęskite

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Atvėsinkite ir nusausinkite

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    → įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.

Patikrinkite ir išjunkite slėgį

  • Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
    → sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
  • Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Pašalinti dangčius

Apsikeitimo

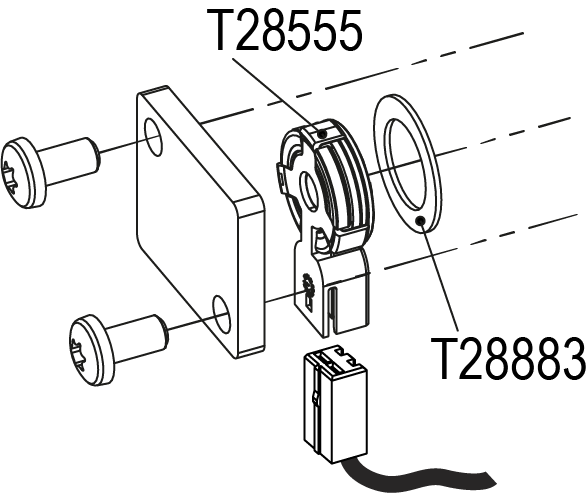

  • Nuimkite garso keitiklio laidą (). T28555
  • Nuimkite 2 “Torx” varžtus ir nuimkite dangtelį.
  • Pakeiskite garso keitiklį (T28555) ir sandariklį (T28883).
  • Įstatykite dangtelį ir įsukite į vietą 2x “Torx” varžtus su 12 Nm.
  • Prijunkite kabelį prie garso keitiklio (). T28555

Patikrinkite sandarumą ir funkciją

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Kalibravimas srautas matavimas

  • Įprastą prietaisą eksploatuokite 40°C °C bent 10 minučių.
  • Pasirinkite [Servisas] > [Kalibravimas] > [Flow] > [Ofsetinis srautas (vidinis)].
    • Nustatykite parametras iki 2 L/min.
  • uždaryti uždarymo vožtuvas tarp Ištek. Rež. Ir grąžinimo ir palaukite 1 minutę.
  • Perskaitykite dabartinį srautas.
  • Nustatykite parametras [Ofsetinis srautas (vidinis)] pagal šiuos skaičiavimus:
    • Naujas poslinkis = 2 L/min. — “srovės srautas” [srautas].
  • Atidarykite uždarymo vožtuvas.

Patikrinkite Kalibravimas

Pavojus dėl neteisingo Kalibravimas

Neteisingas kalibravimas gali sukelti įrenginys gedimą. Štai kodėl:

  • Patikrinkite Kalibravimas
  • Įprasto veikimo metu prietaisą eksploatuokite 40°C °C bent 10 minučių.
  • uždaryti uždarymo vožtuvas tarp Ištek. Rež. Ir grįžtamojo srautas.
    • Srauto greitis nukrenta iki 0 L/min, o pavojaus pranešimas “Srauto greitis nulis” atidedamas.

Išjunkite ir įdiekite dangčius

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    → įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
  • Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
