mērķis

Pašreizējās mērījumu plates nomaiņa ZSM-61 (8.x)

kvalifikācija

Darba ņēmējiem

Materiāls

Poz.ApzīmējumsPriekšmetiSkaits

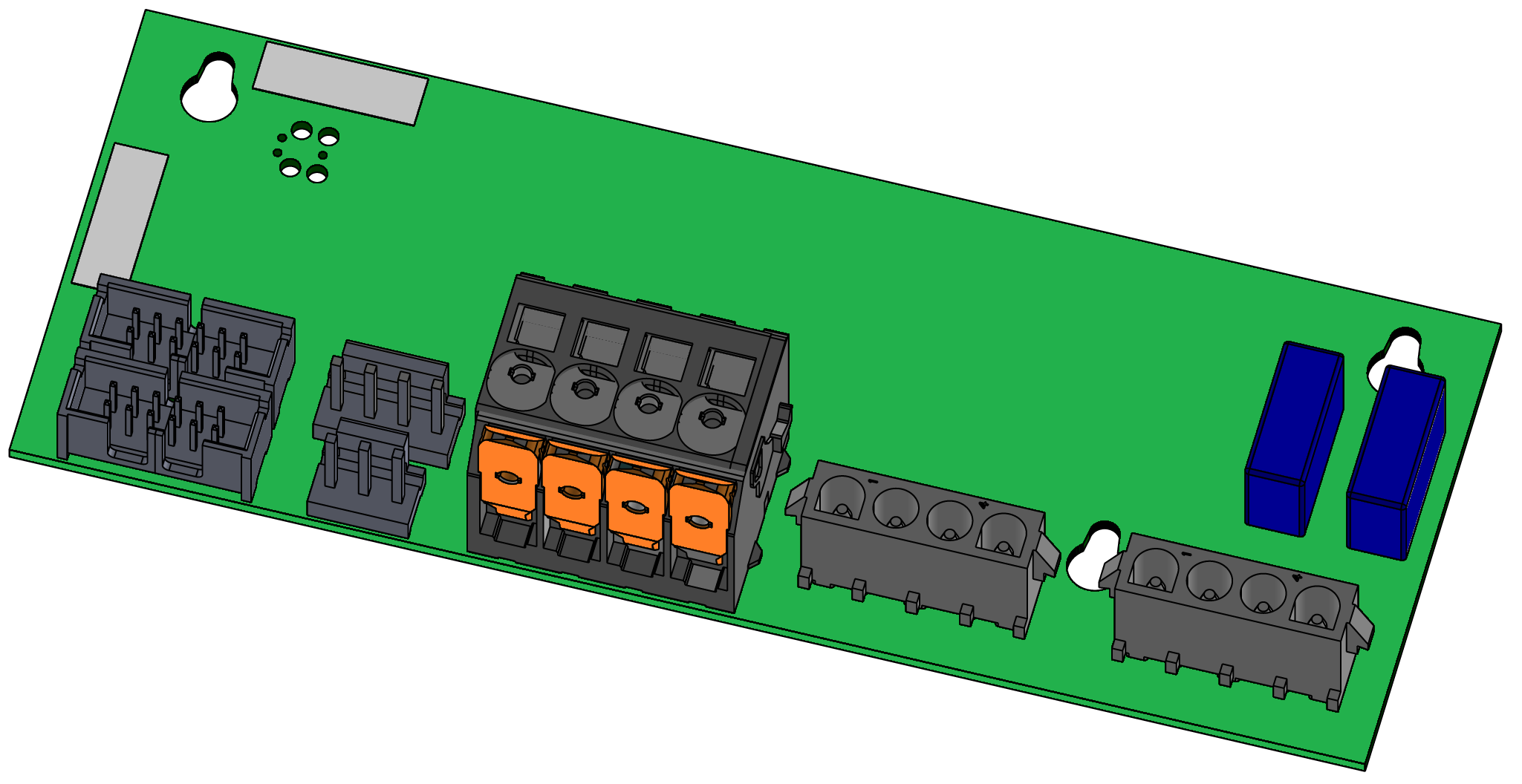

01ZSM-61 strāvas mērīšanas panelisT285011

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un izslēdziet ierīce

  • Pamata ekrāns pieskarieties funkciju pogai ().
    → Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

Noņemiet vākus un atveriet priekšējo

  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
  • Noņemiet aizsargpārsegu elektriskajā korpusā, noņemot Torx skrūves.

Mijmaiņas darījums

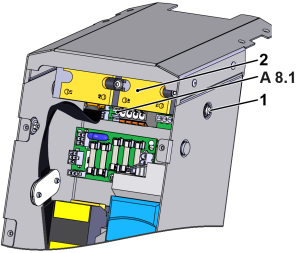

  • Noņemiet X313.x savienotāju un X301.x kabeļa gaismas uz jaudas mērīšanas plates (A 8.1).
  • Noņemiet sānu montāžas skrūves (①) no siltuma izlietnes.
  • Izmantojiet cietvielu releju (②), lai izvilktu radiatoru uz leju, lai to varētu pacelt.
    • Ievērojiet vadotnes rievu radiatora sānos.
  • Noņemiet visus atlikušos savienotājus jaudas mērīšanas platē.
  • Noņemiet jaudas mērīšanas kuģa montāžas skrūvi un noņemiet to no kronšteina.
  • Uzstādiet jaunu jaudas mērīšanas plāksni ar montāžas skrūvi.
  • Savienojiet visiems savienotājus ar jaudas mērīšanas plati, izņemot X313.x kabeli.
    • Pārliecinieties, vai visi savienotāji ir pareizi pievienoti.
  • Uzstādiet radiatoru ar cietvielu releju (②) un nostipriniet montāžas skrūves (①).
    • Ievērojiet virzošās rievas orientāciju siltuma izlietnes pusē.
  • Savienojiet X313.x savienotāju ar jaudas mērīšanas plati.

Aizvērt priekšējo

  • Uzstādiet aizsargpārsegu ap elektrisko korpusu un nostipriniet ar Torx skrūvēm.
  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

ieslēgt ierīce un pārbaudiet funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt ierīci

  • Izslēgt ierīci, izmantojot I/O pogu ().
    → ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
