mērķis

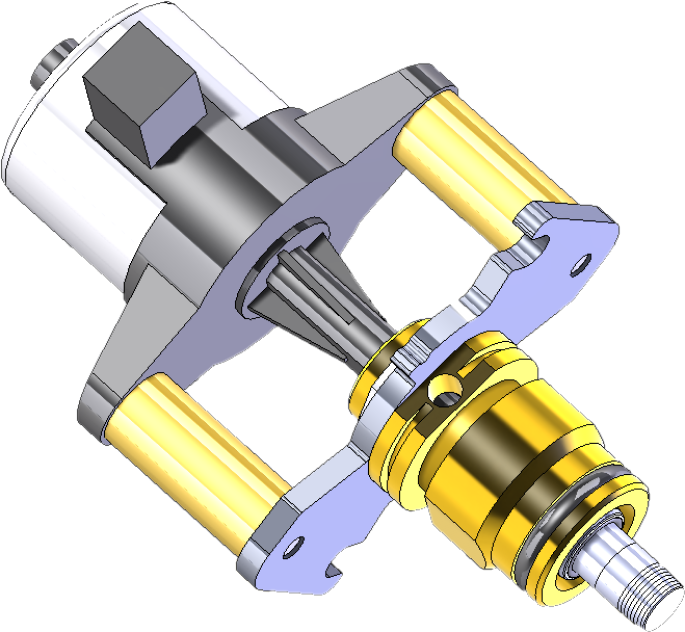

Dzesēšanas vārsts nomaiņa 1 (M 3)

kvalifikācija

Darba ņēmējiem

Materiāls

Poz.ApzīmējumsPriekšmetiSkaits
01Dzesēšanas vārsts 1T289341

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšojiet ierīce

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • pamata ekrāns pieskarieties funkciju pogai ()
    → Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

izslēgt ierīci un noņemiet vāciņus

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
  • Noņemiet dzesēšanas ūdens padevi (ports C).
  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet apkalpe atloku ierīce aizmugurējā sienā (→ Atvērt ierīce).

Dzesēšana vārsta nomaiņa

  • Noņemiet kabeli no Dzesēšana vārsts.
  • Divas reizes noņemiet montāžas skrūves no Dzesēšana vārsts uz dzesēšanas ūdens moduli.

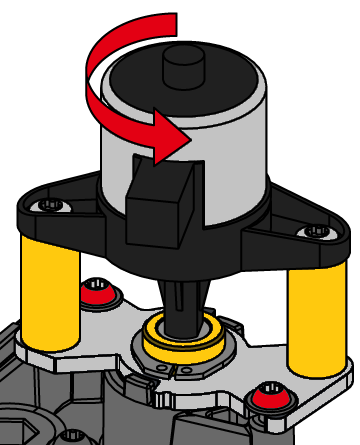

  • Pagrieziet un pagariniet Dzesēšana vārsts.

UZMANĪBU — Nepareiza uzstādīšana!

Rezerves daļas tiek piegādātas ar vārsts virzuļiem, kas nav pilnībā pagarināti. Vārsta virzulis var piestiprināt. Tieši tāpēc:

  • Nekad neuzstādiet vārstu ar pilnībā izstieptu vārsta virzuli (zīm.).

  • Uzmanīgi ievietojiet jauno Dzesēšana vārsts.
  • Pagrieziet Dzesēšana vārsts gala stāvoklī un nostipriniet ar 2x Torx skrūvēm.
    • Nepārsniedziet pievilkšanas griezes momentu — ekvivalents ir izgatavots no plastmasas (PPS)
  • Pievienojiet kabeli Dzesēšana vārstam.

Pārbaudiet hermētiskumu un funkcija

  • Pievienojiet dzesēšanas ūdens padevi (savienojums C).
  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).

PIEZĪME!

Iestatiet lietotāja profils profilu uz “uzturēšan”, lai piekļūtu parametriem. Noklikšķiniet šeit....

  • Izvēlieties [Pakalpojums] > [Parametrs] > [Dzesēšana] > [Stepper Motors] > [Pozicionēšana KV 1].
  • Mainiet pozīciju un pārbaudiet, vai dzesēšanas ūdens plūst vai nē:
    • 0% = vārsts pilnībā aizvērts
    • 100% = vārsts pilnībā atvērts
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt ierīci un uzstādiet vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    → ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
