mērķis

Barošanas paneļa nomaiņa PSU-61 (A 14)

kvalifikācija

Darba ņēmējiem

Materiāls

Poz.
Apzīmējums
Priekšmeti
Skaits
T28954
01PSU-61 barošanas avots panelisT285541
02X215 tilta spraudnis (sprieguma priekšatlase)T216081

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un izslēdziet ierīce

  • Pamata ekrāns pieskarieties funkciju pogai ().
    → Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Atvērt priekšējo

  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
  • Noņemiet aizsargpārsegu elektriskajā korpusā, noņemot Torx skrūves.

Mijmaiņas darījums

  • Noņemiet visiems savienotājus no barošanas avots paneļa.
  • Noņemiet montāžas skrūvi un noņemiet barošanas avots bloku no tās kronšteina, lai to noņemtu.
  • Pārnesiet drošinātājus (FU 1, FU 2,...) uz jauno barošanas avots bloku.
  • Uzstādiet jaunu barošanas avots bloku un nostipriniet to ar montāžas skrūvi.
  • Pārbaudiet Elektrotīkla spriegums (→ fatu plāksnīte specifikācija).

UZMANĪBU — Nepareizu savienojumu draudi!

Nepareiza sprieguma priekšatlase vai nepareizi savienojumi var sabojāt ierīce. Tāpēc:

  • Pārliecinieties, vai sprieguma atlase un savienojumi ir pareizi.

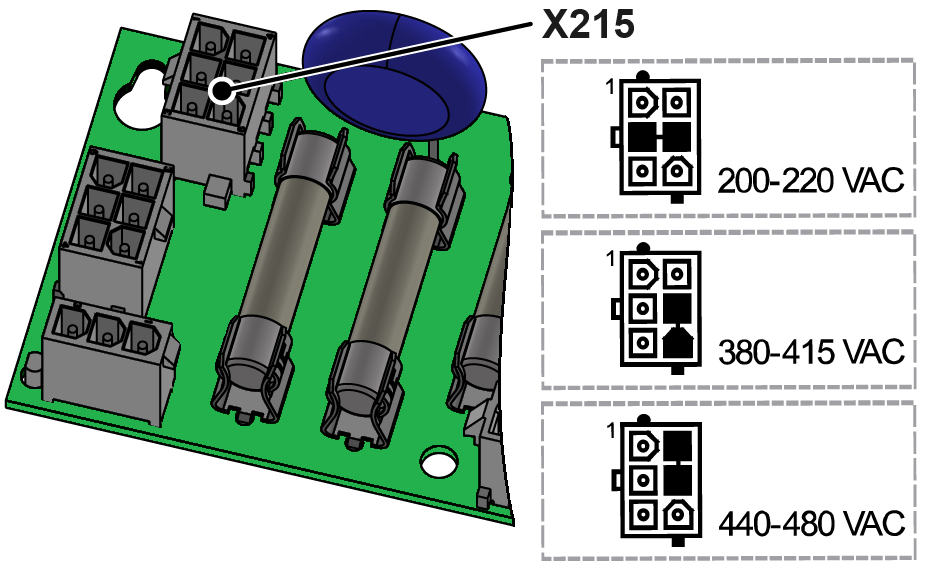

  • Iepriekš izvēlieties spriegumu slotā X215 ar tilta spraudni (T21608) (zīm.).
  • Savienojiet visiems savienotājus ar barošanas avots bloku.

Aizvērt priekšējo

  • Uzstādiet aizsargpārsegu ap elektrisko korpusu un nostipriniet ar Torx skrūvēm.
  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

ieslēgt ierīce un pārbaudiet funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt ierīci

  • Izslēgt ierīci, izmantojot I/O pogu ().
    → ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
