mērķis

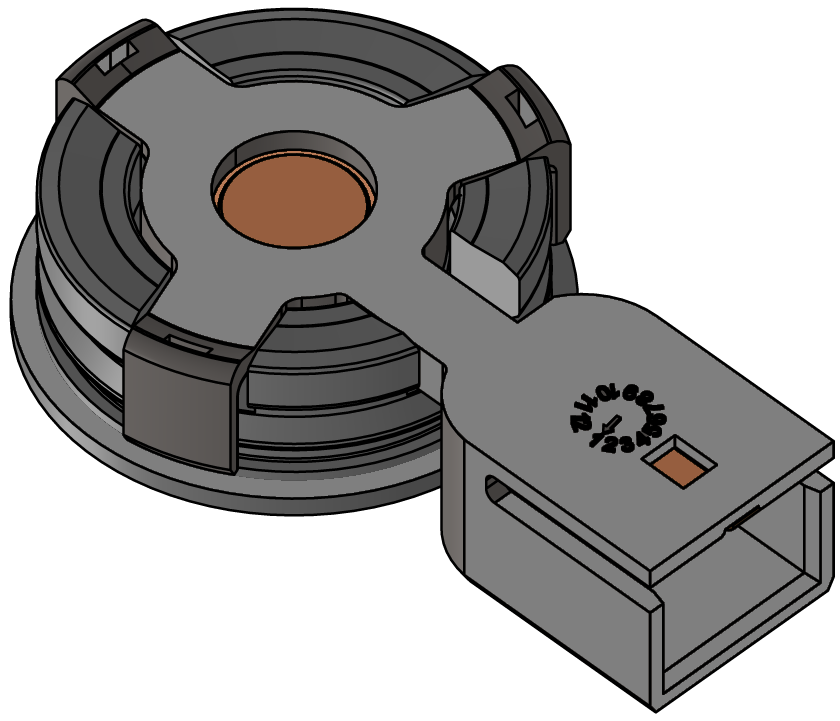

Skaņas devēja nomaiņa (BB 1, BB 2)

kvalifikācija

speciālisti

Materiāls

Poz.ApzīmējumsPriekšmeti

Skaits

T28986

01180°C skaņas devējsT285551
02PTFE blīvējums 16x24x1T288831

Nepieciešamais materiāls

  • atvērta atslēga, size 10
  • Torx skrūvgriezis, size 30

Video ceļvedis

Izpildiet QR-Code koda saiti, lai noskatītos YouTube videoklipu.

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšo

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • pamata ekrāns pieskarieties funkciju pogai ()
    → Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet un izslēdziet spiedienu

  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    → sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
  • Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Noņemt vākus

Mijmaiņas darījums

  • Noņemiet skaņas devēja kabeli () T28555.
  • noņemt 2 Torx skrūves un noņemiet Vāki.
  • Nomainiet skaņas devēju (T28555) un zīmogu (T28883).
  • Instalējiet Vāki un skrūves vietā 2x Torx skrūves ar 12 Nm.
  • Pievienojiet kabeli skaņas devējam () T28555.

Pārbaudiet hermētiskumu un funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

kalibrēšana Plūsmas mērīšana

  • Ierīci normālas darbības laikā darbiniet 40 °C temperatūrā vismaz 10 minūtes.
  • Izvēlieties [Pakalpojums] > [Kalibrēšana] > [Flow] > [Nobīdes caurplūde (iekšējais)].
    • Iestatiet parametrs līdz 2 L/min.
  • aizvērt slēgvārstu starp Priekš. Un atgriešanos un uzgaidīt 1 minūti.
  • Izlasiet pašreizējo caurplūde ātrumu.
  • Iestatīt parametrs [Caurplūde nobīde (iekšēja)] saskaņā ar šādu aprēķinu:
    • Jauna nobīde = 2 L/min — 'strāvas plūsma' [caurplūde].
  • Atveriet slēgvārstu.

Pārbaudiet kalibrēšana

Nepareizas kalibrēšana draudi

Nepareiza kalibrēšana var izraisīt ierīce darbības traucējumus. Tieši tāpēc:

  • Pārbaudiet kalibrēšana
  • Darbiniet ierīce 40 °C temperatūrā vismaz 10 minūtes normālā režīmā.
  • aizvērt slēgvārstu starp Priekš. Un Atpakaļplūsma.
    • Plūsmas ātrums samazinās līdz 0 L/min, un brīdinājuma ziņojums “Plūsmas caurplūde ir nulle” tiek aizkavēts.

izslēgt un uzstādiet vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    → ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
