doel

Vervanging van de druksensor (BP 1, BP 2, BP 3)

kwalificatie

Vakkundig personeel

Materiaal

Pos.AanduidingArtikelTellen

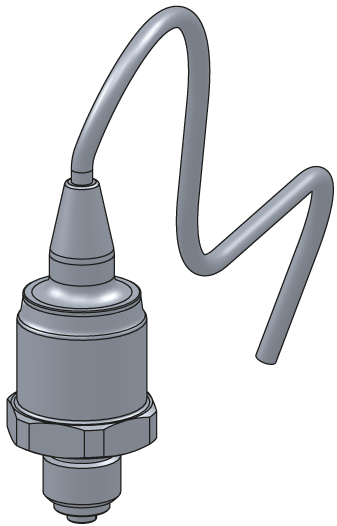

01Druksensor 0-25 barT25305-X1
02O-ring FPM 7,5x2 (optioneel)T286621

Benodigd materiaal

  • Torx-schroevendraaier size 20
  • kabelbinder

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Het apparaat afkoelen en leegmaken

  • Tik op het basisbeeldscherm op de functieknop ().
  • Tik op het basisbeeldscherm op de functieknop ().
    → Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.

Controleer de druk en schakel het apparaat uit

  • Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
    → De systeemdruk moet 0,0 (±0,1) bar aangeven.
  • De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.

  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.

Verwijder de hoezen en open de voorkant

  • Verwijder de hoezen van het apparaat (→Apparaat openen).
  • Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.

Ruilen

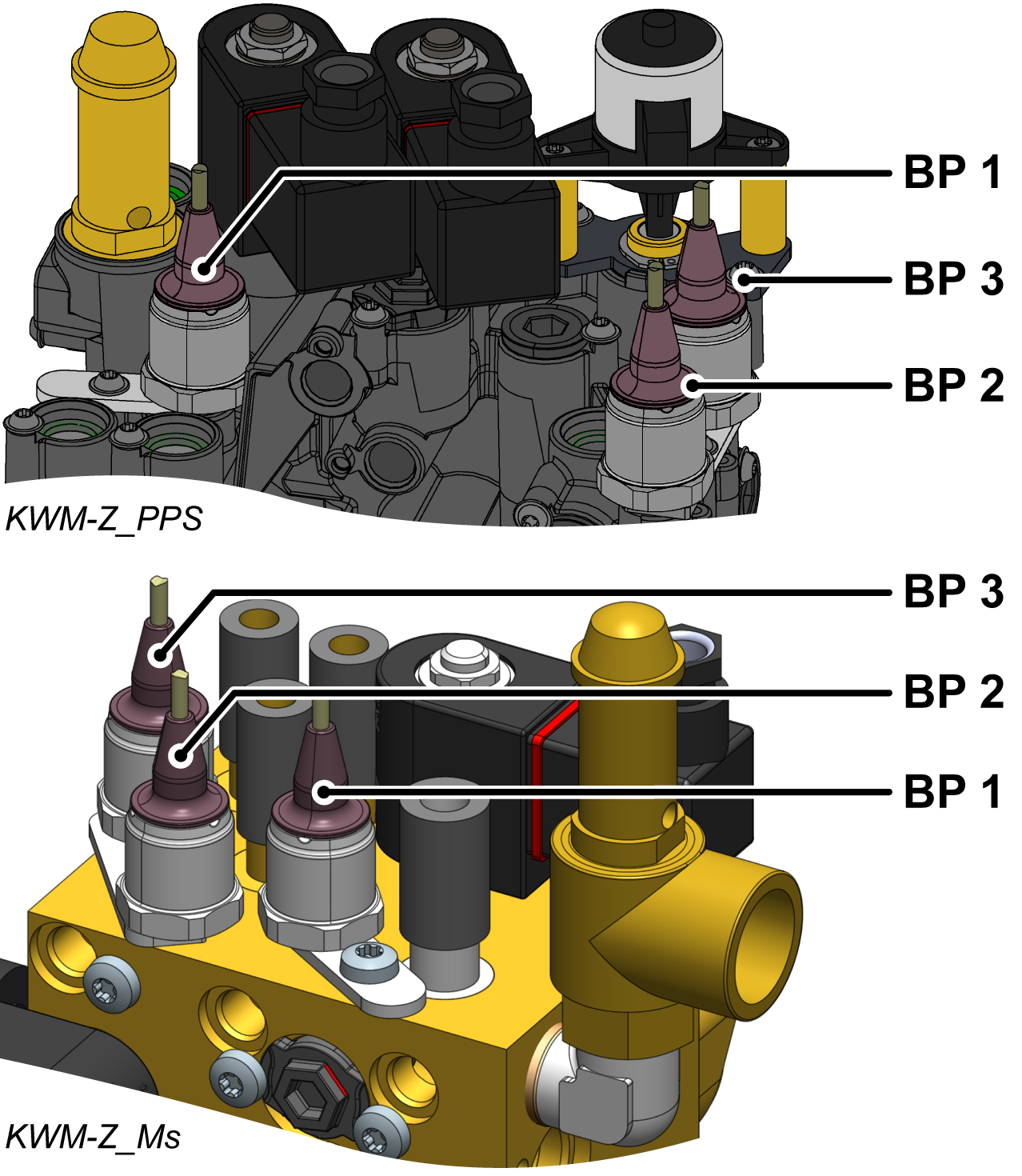

  • Verwijder de kabel van de druksensor (BP 1, BP 2, BP 3) op de kaart van het GIF-61-apparaat en verwijder de kabel volledig.
    • BP 1 druksensor → sleuf X31.1
    • BP 2 druksensor → sleuf X31.2
    • BP 3 druksensor → sleuf X 31,3
  • Verwijder de Torx-schroef en verwijder de montageplaat.
  • Verwijder de druksensor.
  • Reinig de installatieruimte van de druksensor, met name de groef voor de o-ring.
  • Steek de nieuwe O-ring (T28662) in de groef.
  • Monteer een nieuwe druksensor (T28555) en beugel en bevestig de Torx-schroef met een aandraaimoment van 2 Nm.
    • Overschrijd het aandraaimoment niet — de tegenhanger is gemaakt van plastic (PPS)
  • Leid de kabel van de druksensor en sluit deze aan op de kaart van het GIF-61-apparaat.
    • BP 1 druksensor → sleuf X31.1
    • BP 2 druksensor → sleuf X31.2
    • BP 3 druksensor → sleuf X 31,3
  • Plaats de verwijderde kabelbinders opnieuw of vervang ze door nieuwe.
  • Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.

Verifieer het kalibreren

LET OP — gevaar van onjuist kalibreren!

Onjuist kalibreren kan leiden tot een storing in het apparaat. Daarom:

  • Verifieer het kalibreren
  • Steek de stekker in het stopcontact en schakel de Hoofdschakelaar inschakelen (QS 1).
  • Zorg ervoor dat het apparaat drukloos is. De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.
  • Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
    • De systeemdruk moet 0,0 (± 0,1) bar aangeven.
    • Als de afwijking >0,1 bar is, moeten de druksensoren worden gekalibreerd.

Druksensor kalibreren

In het geval van grotere lineaire fouten kunnen de afzonderlijke druksensoren worden gekalibreerd.

OPMERKING!

Stel het gebruikersprofiel in op „Alimony” om toegang te krijgen tot de parameters. klik hier...

  • Selecteer [Service] > [Kalibreren] > [Druk] > [Druksensor 1 offset]/[Druksensor 2 offset ]/[Druksensor 3 offset].
    • Stel de offset dienovereenkomstig in.
  • Probeer het verificatieproces opnieuw uit.

Controleer de dichtheid en functie

  • Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.

Het apparaat uitschakelen en hoesjes installeren

  • Het apparaat uitschakelen met de I/O-knop ().
    → Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
  • De hoofdschakelaar uitschakelen (QS 1).
  • Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
