doel

De frequentieomvormer vervangen (U 1)

kwalificatie

Elektriciens

Materiaal

Pos.AanduidingArtikelTellen
T28669T28670
01

frequentieomvormer
i510 2,2 kW, 340–528 VAC

T286691-
02

frequentieomvormer
i510 2,2 kW, 170–264 VAC

T28670-1

Benodigd materiaal

  • Torx-schroevendraaier, size 10, 20

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Afkoelen en uitschakelen

  • Tik op het basisbeeldscherm op de functieknop ().
    → Het apparaat koelt af tot de temperatuur lager is dan de afkoeltemperatuur. Het apparaat wordt vervolgens uitgeschakeld.

  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.Dan 5 minuten wachten!

Levensgevaar door elektrische spanning!

In geval van contact met spanningsdragende onderdelen bestaat er een onmiddellijk risico op overlijden. Daarom:

Koppel het apparaat los van de stroomtoevoer voordat u het opent. Beveilig de verbreking van de verbinding tegen inschakelen. Vanwege de geladen condensatoren moet u na het uitschakelen van de stroomtoevoer 5 minuten wachten om aan de frequentieomvormer te werken.

Open voorkant

  • Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.
  • Verwijder de beschermkap in de elektrische behuizing door de Torx-schroeven te verwijderen.

Ruilen

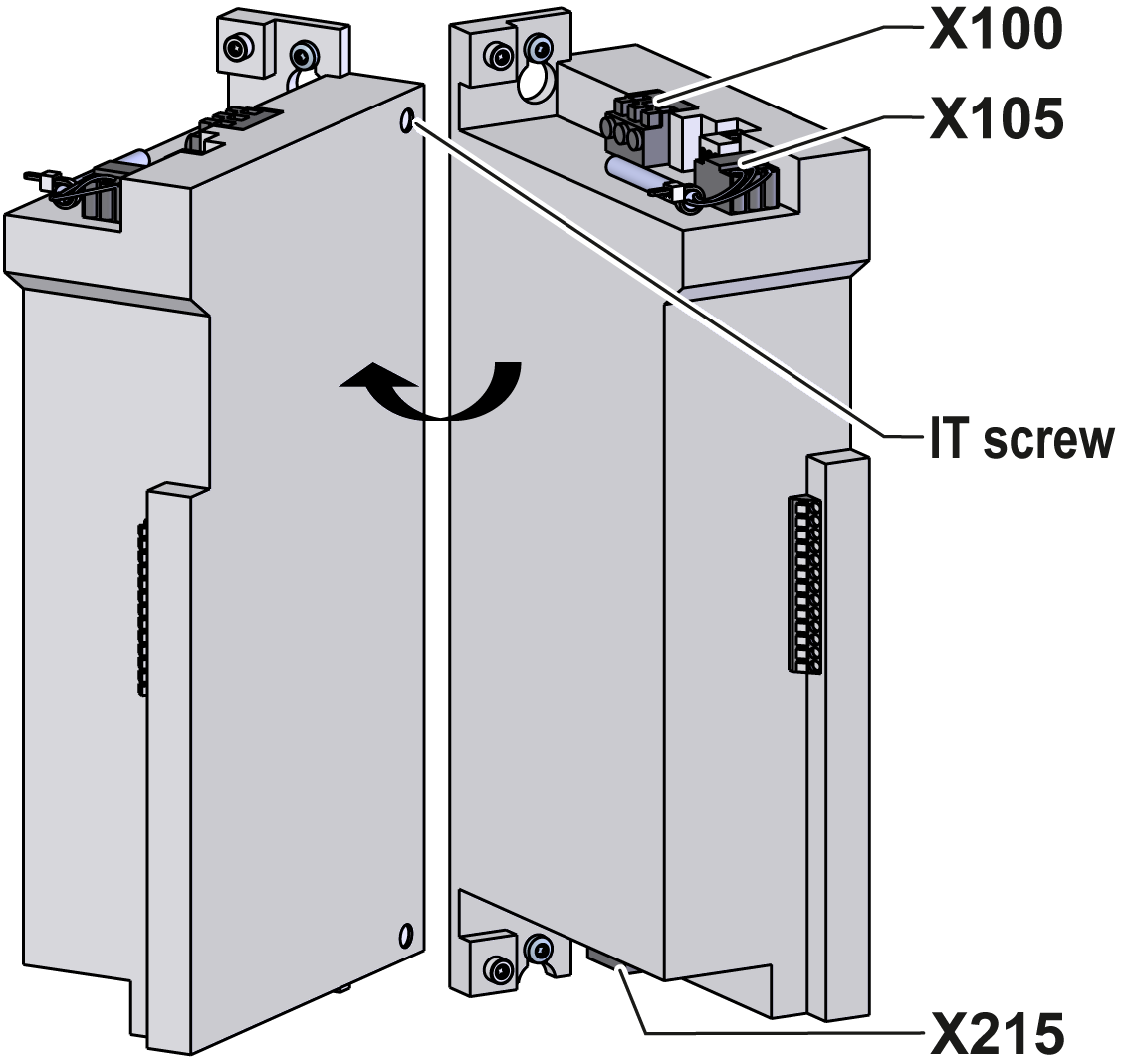

  • Koppel de X100-, X105- en X216-aansluitingen los van de frequentieomvormer.
    • Verwijder met de X216-kabel de kabelbinder van de afschermingsaansluiting.
  • Verwijder de aardingsdraden (Pomp, elektrische behuizing) van de frequentieomvormer.
  • Draai de schroeven van de frequentieomvormer op de achterwand los.
  • Duw de frequentieomvormer omhoog, trek deze vanaf de bevestigingsschroeven naar voren en verwijder deze.
  • Monteer een nieuwe frequentieomvormer en draai de bevestigingsschroeven vast.
    • Bijzonderheid van IT-systemen (stroomaansluiting zonder beschermende aarde): de condensatorschroef aan de ingang van de frequentieomvormer (bovenste IT-schroef) moet worden verwijderd.
  • Sluit de aardingsdraden (Pomp, elektrische behuizing) aan op de frequentieomvormer.
  • Steek de X100-, X105- en X216-aansluitingen in de frequentieomvormer.
    • Zorg ervoor dat alle aansluitingen correct zijn gemaakt volgens het elektrische schema. Klik hier...
  • Bevestig de X216-kabel aan de afschermingspoort met een kabelbinder.

Voorkant sluiten

  • Monteer de beschermkap rond de elektrische behuizing en zet deze vast met Torx-schroeven.
  • Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.

Controleer de functie

  • Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
  • Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.

Het apparaat uitschakelen

  • Het apparaat uitschakelen met de I/O-knop ().
    → Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
  • De hoofdschakelaar uitschakelen (QS 1).
