doel

Vervanging van de aandrijving van de koelventiel 2 (M 4)

kwalificatie

Vakkundig personeel

Materiaal

Pos.AanduidingArtikelTellen
01lineaire stappenmotor met beugelT288671

Benodigd materiaal

  • Sleutel met open uiteinde, SW 10

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Het apparaat afkoelen en leegmaken

  • Tik op het basisbeeldscherm op de functieknop ().
  • Tik op het basisbeeldscherm op de functieknop ().
    → Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.

Het apparaat uitschakelen en de afdekkingen verwijderen

  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
  • Verwijder de hoezen van het apparaat (→Apparaat openen).

Ruilen

  • Verwijder de kabel naar het Koelventiel (M 4)
  • Verwijder de schroeven waarmee het Koelventiel twee keer aan de behuizing is bevestigd.

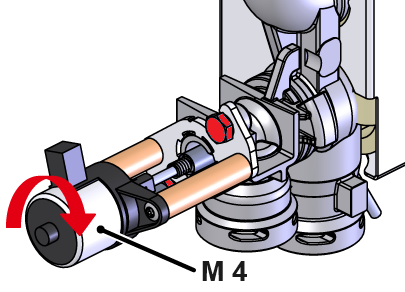

  • Draai de stappenmotor, trek hem iets naar buiten en haal hem uit de koppeling.
  • Plaats de nieuwe stappenmotor, draai deze naar de eindpositie en zet deze vast met de twee schroeven.
  • Sluit de kabel aan op het koelventiel

Controleer de functie

  • Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).

OPMERKING!

Stel het gebruikersprofiel in op „Alimony” om toegang te krijgen tot de parameters. Klik hier...

  • Selecteer [Service] > [Parameters] > [Stappenmotoren] > [Stappenmotor 2] > [KV2-positionering]
  • Verander de positie en controleer of de stappenmotor inclusief de zuiger beweegt of niet:
    • 0% = ventiel gesloten
    • 100% = ventiel geopend
  • Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.

Het apparaat uitschakelen en hoesjes installeren

  • Het apparaat uitschakelen met de I/O-knop ().
    → Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
  • De hoofdschakelaar uitschakelen (QS 1).
  • Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
