doel

Koelventiel vervangen 1 (M 3)

kwalificatie

Vakkundig personeel

Materiaal

Pos.AanduidingArtikelTellen
01Koelventiel 1T289341

Benodigd materiaal

  • Torx-schroevendraaier size 20

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Het apparaat afkoelen en leegmaken

  • Tik op het basisbeeldscherm op de functieknop ().
  • Tik op het basisbeeldscherm op de functieknop ().
    → Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.

Het apparaat uitschakelen en de afdekkingen verwijderen

  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
  • Verwijder de koelwatertoevoer (aansluiting C).
  • Verwijder de hoezen van het apparaat (→Apparaat openen).
  • Open de bedieningsklep op de achterwand van het apparaat (→ Apparaat openen).

Koelventiel vervangen

  • Verwijder de kabel van het Koelventiel.
  • Verwijder de bevestigingsschroeven van de Koelventiel naar de koelwatermodule twee keer.

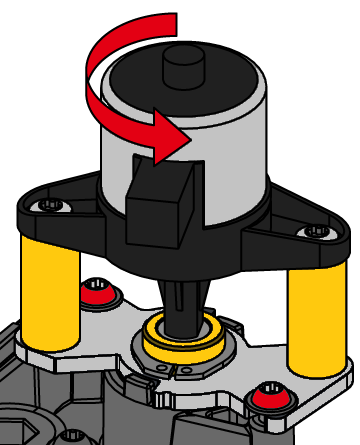

  • Draai het koelventiel en ga naar buiten.

LET OP — Onjuiste installatie!

Reserveonderdelen worden geleverd met ventielzuigers die niet volledig zijn uitgeschoven. De plunjer van de klep kan worden vastgezet. Daarom:

  • Monteer het ventiel nooit met de ventielzuiger volledig uitgeschoven (fig.).

  • Plaats het nieuwe Koelventiel voorzichtig in het apparaat.
  • Draai het koelventiel naar de eindpositie en zet vast met 2x Torx-schroeven.
    • Overschrijd het aandraaimoment niet — de tegenhanger is gemaakt van plastic (PPS)
  • Sluit de kabel aan op de Koelventiel.

Controleer de dichtheid en functie

  • Sluit de koelwatertoevoer aan (aansluiting C).
  • Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).

OPMERKING!

Stel het gebruikersprofiel in op „Alimony” om toegang te krijgen tot de parameters. klik hier... .

  • Selecteer [Service] > [Parameters] > [Koeling] > [Stappenmotoren] > [Positionering KV 1].
  • Verander de positie en controleer of het koelwater stroomt of niet:
    • 0% = ventiel volledig gesloten
    • 100% = ventiel volledig geopend
  • Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.

Het apparaat uitschakelen en hoesjes installeren

  • Het apparaat uitschakelen met de I/O-knop ().
    → Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
  • De hoofdschakelaar uitschakelen (QS 1).
  • Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
