T28959, T28960: Koelventiel 2
doel
Vervanging van de hydraulische onderdelen van de Koelventiel 2 (KV 2)
kwalificatie
Vakkundig personeel
Materiaal
| Pos. | Aanduiding | Artikel | Tellen | |
| T28959 | T28960 | |||
| 01 | Kolben | T28524 | - | 1 |
| 02 | Behuizing | T28847 | 1 | 1 |
| 03 | Hijsafdichting 4x10x4.2 (gemonteerd) | T21756 | 1 | 1 |
| 04 | schijf 12x2,5 (gemonteerd) | T28865 | 1 | 1 |
| 05 | Veiligheidsring 13x1 (gemonteerd) | B1255126 | 1 | 1 |
| 06 | Cilindrische pen 6x30 (gemonteerd) | B1306553 | 1 | 1 |
| 07 | O-ring FPM 24x2 (optioneel) | T28658 | - | - |
Benodigd materiaal
- Torx-schroevendraaier size 20
- steeksleutel, size 10
pocedure
LET OP!
Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:
Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.
Het apparaat afkoelen en leegmaken
- Tik op het basisbeeldscherm op de functieknop (
). - Tik op het basisbeeldscherm op de functieknop (
).
→ Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.
Controleer de druk en schakel het apparaat uit
- Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
→ De systeemdruk moet 0,0 (±0,1) bar aangeven. - De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.
- De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
Hoezen verwijderen
- Verwijder de hoezen van het apparaat (→Apparaat openen).
Ruilen
- Draai de schroeven van de stappenmotor los die aan de behuizing zijn bevestigd.
- Draai de stappenmotor, trek hem iets naar buiten en haal hem uit de koppeling.
- Verwijder de pijpleiding (KV2 ↔ -koeler).
- Verwijder de bevestigingsclips en verwijder eerst de buis aan de zijkant van de koeler voordat deze volledig kan worden verwijderd.

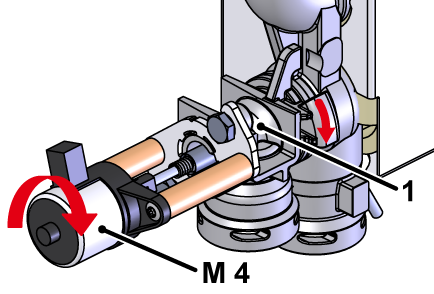

- Draai de behuizing (①) totdat de bajonetsluiting wordt ontgrendeld. Verwijder vervolgens de behuizing met de afdichting inclusief de zuigerstang.
Lekkage door onjuiste installatie!
Onjuiste installatie van de O-ring kan deze beschadigen en tot lekkage leiden. Daarom:
- Controleer of de O-ring correct is geïnstalleerd.
- Voor T28959: reinig de zuiger en de stang.
- Voor T28960: Gebruik een nieuwe plunjer.

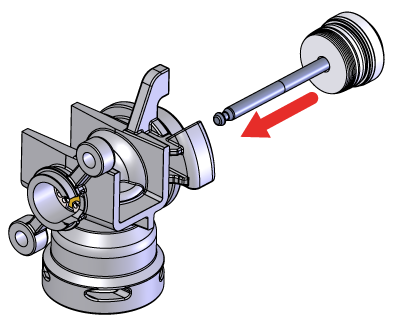

- Gebruik de zuiger om de bevestigingsstang voorzichtig naar buiten te duwen en beweeg de zuiger helemaal naar binnen (afb.).
- Een montagestang is niet langer nodig.
- Monteer de behuizing met de afdichting en de zuigerstang door te draaien met een stekkeraansluiting (bajonetsluiting).
- Controleer de O-ring van de buis op slijtage en vervang deze indien nodig.
- Installeer de pijpleiding (KV2 ↔ -koeler) en zet deze vast met bevestigingsclips.
- Rijd de stappenmotor in, draai deze naar de eindpositie en zet hem vast met de bevestigingsschroeven.
Controleer de dichtheid en functie
- Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
OPMERKING!
Stel het gebruikersprofiel in op „Alimony” om toegang te krijgen tot de parameters. klik hier...
- Selecteer [Service] > [Parameters] > [Stappenmotoren] > [Stappenmotor 2] > [Positionering KV 2].
- Verander de positie en controleer of de stappenmotor inclusief de zuiger beweegt of niet:
- 0% = ventiel gesloten
- 100% = ventiel geopend
-
Het apparaat inschakelen met de I/O-knop (
), controleer de dichtheid en functie van het apparaat.
Het apparaat uitschakelen en hoesjes installeren
-
Het apparaat uitschakelen met de I/O-knop ().
→ Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos. - De hoofdschakelaar uitschakelen (QS 1).
- Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
