De geluidsomvormer vervangen (BB 1, BB 2)

kwalificatie

vakkundig personeel

Materiaal

Pos.AanduidingArtikel

Tellen

T28986

01180°C geluidsomvormerT285551
02PTFE-afdichting 16x24x1T288831

Benodigd materiaal

  • steeksleutel, size 10
  • Torx-schroevendraaier size 30

Videogids

Volg de link met de QR-code om de YouTube-video te bekijken.

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Afkoelen en uitlekken

  • Tik op het basisbeeldscherm op de functieknop ().
  • Tik op het basisbeeldscherm op de functieknop ().
    → Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.

Druk controleren en uitschakelen

  • Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
    → De systeemdruk moet 0,0 (±0,1) bar aangeven.
  • De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.

  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.

Hoezen verwijderen

Ruilen

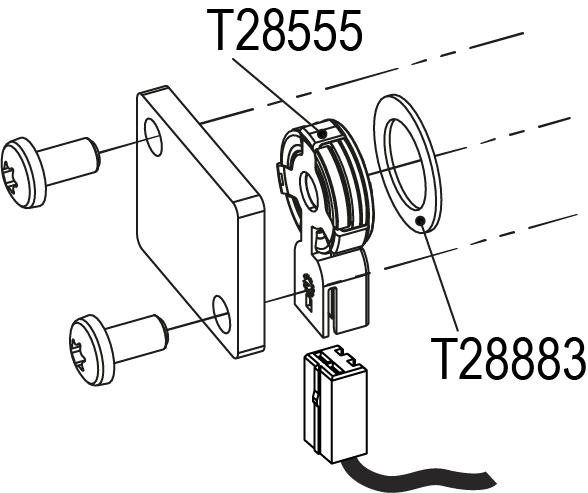

  • Verwijder de kabel van de geluidstransducer (T28555).
  • Verwijder 2 Torx-schroeven en verwijder de Deksels.
  • Vervang de geluidsomvormer (T28555) en de verzegeling (T28883).
  • Monteer de Deksels en schroef 2x Torx-schroeven met 12 Nm vast.
  • Sluit de kabel aan op de geluidstransducer (T28555).

Controleer de dichtheid en functie

  • Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
  • Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.

Doorstroommeting kalibreren

  • Gebruik het apparaat bij normaal bedrijf bij 40 °C gedurende ten minste 10 minuten.
  • Selecteer [Service] > [Kalibreren] > [Flow] > [Flow offset (intern)].
    • Stel de parameters in op 2 l/min.
  • De afsluiter tussen de Voorloop en de Retour sluiten en 1 minuut wachten.
  • Lees de huidige doorstroming af.
  • Stel de parameters [Doorstroming (intern)] in volgens de volgende berekening:
    • Nieuwe offset = 2 l/min — 'huidige stroom' [doorstroming].
  • Open de afsluiter.

Controleer het kalibreren

Gevaar van onjuist kalibreren

Onjuist kalibreren kan leiden tot een storing in het apparaat. Daarom:

  • Verifieer het kalibreren
  • Gebruik het apparaat in de normale modus gedurende ten minste 10 minuten op 40 °C.
  • De afsluiter tussen de Voorloop en de Terugloop sluiten.
    • Het debiet daalt naar 0 l/min en het alarmbericht „Debiet nul” wordt vertraagd.

Hoezen uitschakelen en installeren

  • Het apparaat uitschakelen met de I/O-knop ().
    → Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
  • De hoofdschakelaar uitschakelen (QS 1).
  • Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
