T29216: Alarm en externe besturing
doel
Achteraf inbouwen van de aansluiting voor alarm en externe besturing ZB
kwalificatie
vakkundig personeel
Materiaal
| Pos. | Aanduiding | Artikel | Tellen |
| 01 | X25/X26-kabel, 0,26 m | T28732-1 | 1 |
| 02 | M3x12-Torx-schroef | B1983407 | 2 |
| 03 | M3 zeshoekige moer | B1874659 | 2 |
| 04 | kabel 'E.B.', 6 m | T24562-1 | 1 |
| 05 | Typeplaatje | T19277 | 3 |
Benodigd materiaal
- Torx-schroevendraaier, size 20
- Ringsleutel, size 5.5
pocedure
LET OP!
Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:
Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.
Afkoelen en uitschakelen
- Tik op het basisbeeldscherm op de functieknop (
).
→ Het apparaat koelt af tot de temperatuur lager is dan de afkoeltemperatuur. Het apparaat wordt vervolgens uitgeschakeld.
- De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
Open voorkant

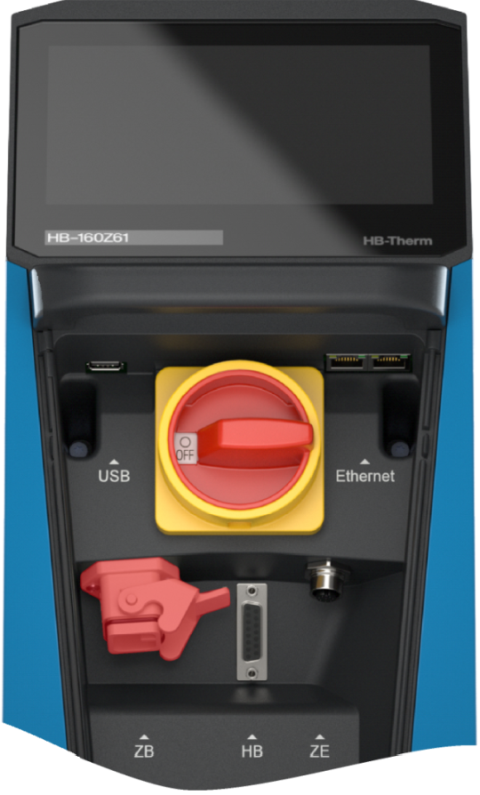

- Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.
- Verwijder de blinde stekker bij de juiste aansluiting van de extra uitrusting 'ZB'.
- Blinde stekkers zijn niet langer nodig.
Retrofit
- Druk de bevestigingsriemen (①) tegen elkaar en verwijder de kabelafdekking (②).

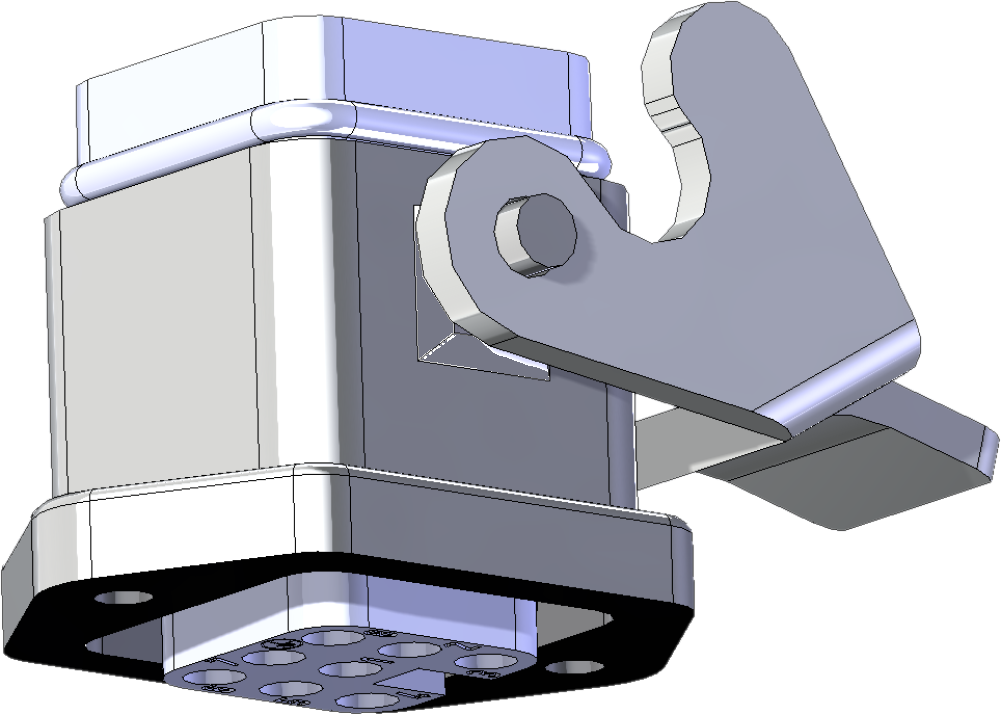

- Steek de X25/X26-kabel door de opening, bijvoorbeeld, aan de voorkant en schroef deze stevig vast.
- Plaats eerst de buitenste schroef, daarna de binnenste schroef en draai deze vervolgens vast met de bevestigingsmoeren.
- Leid de X25/X26-kabel naar de GIF-61-apparaatkaart en sluit deze aan.
- 5-polige stekker → X25-sleuf
- 3-polige connector → X26-sleuf
- Steek de kabelafdekking (②) in de daarvoor bestemde uitsparingen.
- Zorg ervoor dat de bevestigingsclips (①) op hun plaats zijn vergrendeld.
Voorkant sluiten
- Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.
Controleer de functie
- Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
- De initialisering van het apparaat start en herkent automatisch de extra uitrusting 'E.B.'
- Controleer of de extra uitrusting werd herkend tijdens de initialisering van het apparaat. Als u op het statusveld (
) tikt, wordt het informatiesysteem geopend. Het informatiesysteem geeft algemene apparaatinformatie en beschikbare hulpapparatuur weer.- Als dit niet het geval is, controleer dan opnieuw alle stekkeraansluitingen en start het apparaat opnieuw op.
Uitschakelen
- De hoofdschakelaar uitschakelen (QS 1).
