cel

Wymiana czujnika temperatury (BT 6)

kwalifikacje

Personel specjalistyczny

Materiał

Poz.OznaczenieArtykułPolicz
01Czujnik temperatury Pt 1000, 1,0 mT242261

Wymagany materiał

  • Wkrętak Torx rozmiar 20
  • Klucz płaski, rozmiar 10

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i opróżnić urządzenie

  • Na ekranie podstawowym stuknij przycisk funkcja ().
  • Na ekranie podstawowym stuknij przycisk funkcja ().
    → Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.

Sprawdź ciśnienie i wyłącz urządzenie

  • Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
    → Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
  • Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.

  • Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.

Zdejmij pokrywy i otwórz przód

  • Zdejmij osłony z urządzenia (→Otwórz urządzenie).
  • Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.

Zamień

  • Odłącz kabel czujnika temperatury z płyty urządzenia GIF-61 i zdejmij opaskę kablową, aby całkowicie odłączyć kabel.

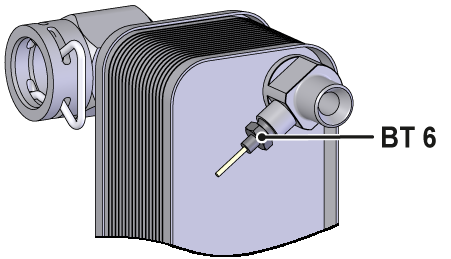

    • Czujnik temperatury BT 6 → gniazdo X36.1
  • Wyjmij i wyjmij czujnik temperatury.


UWAGA!

Połączenia śrubowe, w szczególności kombinacje stali nierdzewnej/stali nierdzewnej lub stal/stali nierdzewnej, mają tendencję do blokowania się lub blokowania, gdy praca przez długi czas w wysokich temperaturach. Dlatego:

  • Używaj odpowiednich smarów

  • Zainstaluj nowy czujnik temperatury i dokręć
  • Przenieś napis kabla ze starego czujnika temperatury na nowy.
  • Poprowadź i podłącz kabel z czujnika temperatury do płyty urządzenia GIF-61.
    • Czujnik temperatury BT 6 → gniazdo X36.1
  • Ponownie zamocuj usunięte opaski kablowe lub wymień je na nowe.
  • Złóż przód i zabezpiecz 2x śruby Torx.

Sprawdź szczelność i funkcja

  • Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.

Kalibruj pomiar temperatury

UWAGA!

Niebezpieczeństwo nieprawidłowa Kalibracja
Nieprawidłowa kalibracja może spowodować nieprawidłowe działanie urządzenia. Dlatego:

  • Sprawdź kalibracja

Wyłączyć urządzenie i zainstalować osłony

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    → Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
  • Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
