T25305-X: Czujnik ciśnienia
cel
Wymiana czujnika ciśnienia (BP 1, BP 2, BP 3)
kwalifikacje
Personel specjalistyczny
Materiał
| Poz. | Oznaczenie | Artykuł | Policz |

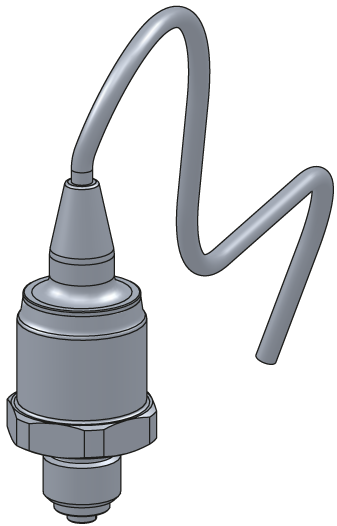

| 01 | Czujnik ciśnienia 0-25 bar | T25305-X | 1 |
| 02 | O-ring FPM 7,5x2 (opcjonalnie) | T28662 | 1 |
Wymagany materiał
- Wkrętak Torx rozmiar 20
- opaska kablowa
postępowanie
UWAGA!
Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:
Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.
Schłodzić i opróżnić urządzenie
- Na ekranie podstawowym stuknij przycisk funkcja (
). - Na ekranie podstawowym stuknij przycisk funkcja (
).
→ Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.
Sprawdź ciśnienie i wyłącz urządzenie
- Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
→ Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar. - Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
- Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.
Zdejmij pokrywy i otwórz przód
- Zdejmij osłony z urządzenia (→Otwórz urządzenie).
- Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.
Zamień

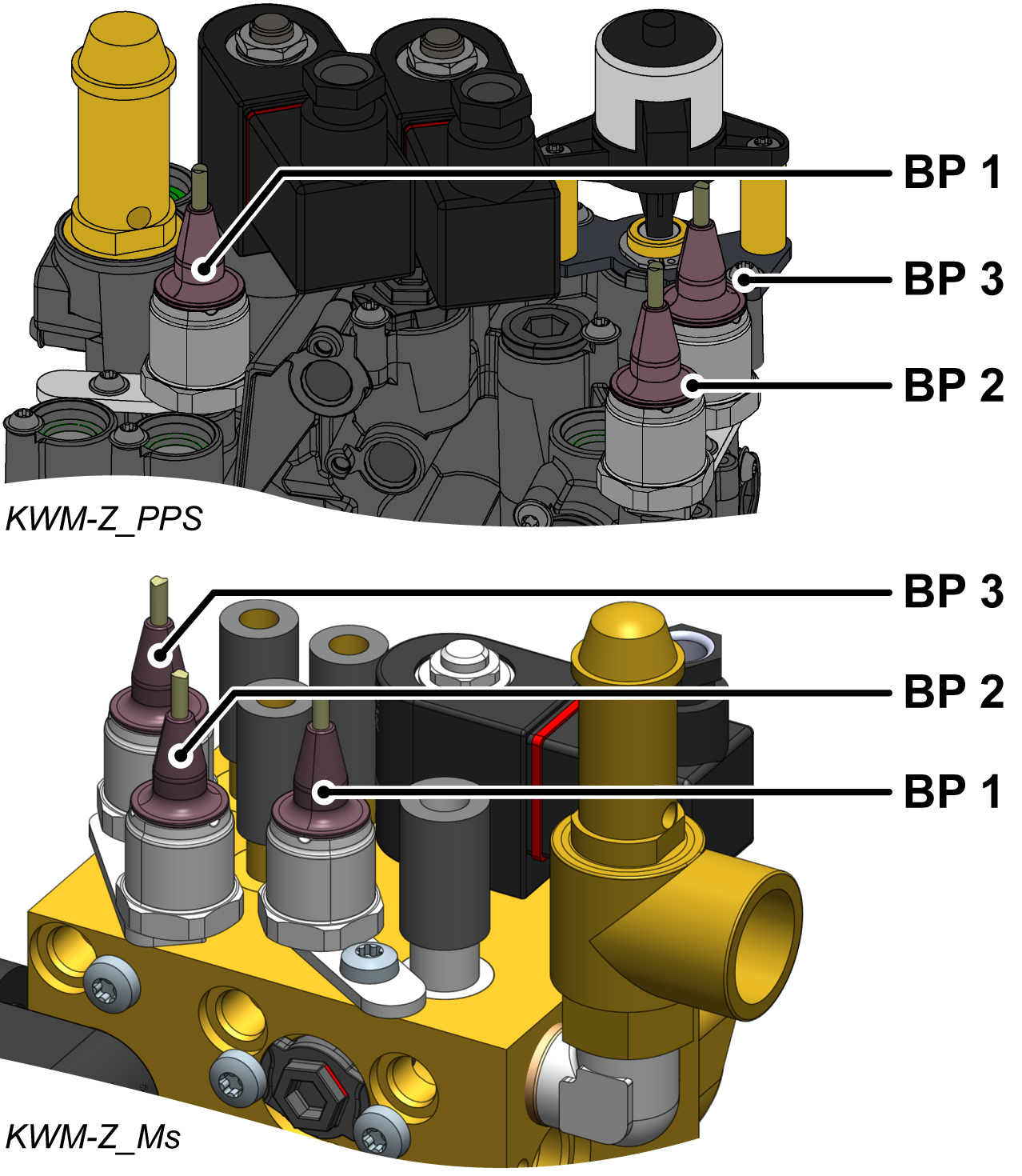

- Odłącz kabel czujnika ciśnienia (BP 1, BP 2, BP 3) na płycie urządzenia GIF-61 i całkowicie wyjmij kabel.
- Czujnik ciśnienia BP 1 → gniazdo X31.1
- Czujnik ciśnienia BP 2 → gniazdo X31.2
- Czujnik ciśnienia BP 3 → gniazdo X 31.3
- Odkręć śrubę Torx i wyjmij płytę montażową.
- Wymontować czujnik ciśnienia.
- Oczyść przestrzeń montażową czujnika ciśnienia, w szczególności rowek na o-ring.
- Włóż nowy o-ring (T28662) do rowka.
- Zamontować nowy czujnik ciśnienia (T28555) i wspornik i zabezpieczyć śrubę Torx momentem dokręcającym 2 Nm.
- Nie przekraczaj momentu dokręcania — odpowiednik wykonany jest z tworzywa sztucznego (PPS)
- Nie przekraczaj momentu dokręcania — odpowiednik wykonany jest z tworzywa sztucznego (PPS)
- Poprowadź i podłącz kabel z czujnika ciśnienia do płyty urządzenia GIF-61.
- Czujnik ciśnienia BP 1 → gniazdo X31.1
- Czujnik ciśnienia BP 2 → gniazdo X31.2
- Czujnik ciśnienia BP 3 → gniazdo X 31.3
- Ponownie zainstaluj usunięte opaski kablowe lub wymień je na nowe.
- Złóż przód i zabezpiecz 2x śruby Torx.
Sprawdź kalibracja
UWAGA — niebezpieczeństwo nieprawidłowej kalibracji!
Nieprawidłowa kalibracja może spowodować nieprawidłowe działanie urządzenia. Dlatego:
- Sprawdź kalibracja
- Podłącz wtyczkę zasilania i włącz włączanie wyłącznika głównego (QS 1).
- Upewnij się, że urządzenie jest pozbawiony ciśnienia. Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
- Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
- Ciśnienie w układzie powinno wskazywać 0,0 (±0,1) bar.
- Jeśli odchylenie wynosi> 0,1 bar, należy skalibrować czujniki ciśnienia.
Skalibruj czujnik ciśnienia
W przypadku większych błędów liniowych można skalibrować poszczególne czujniki ciśnienia.
- Wybierz kolejno opcje [Serwis] > [Kalibracja] > [Ciśnienie] > [Czujnik ciśnienia 1 offset]/[Czujnik ciśnienia 2 offset]/[Przesunięcie czujnika ciśnienia 3].
- Ustaw odpowiednio przesunięcie.
- Ponów próbę weryfikacji.
Sprawdź szczelność i funkcja
-
Włączanie urządzenia za pomocą przycisku I/O (
), sprawdź szczelność i funkcja urządzenia.
Wyłączyć urządzenie i zainstalować osłony
-
Wyłączyć urządzenie za pomocą przycisku I/O ().
→ Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia. - Wyłączyć wyłącznik główny (QS 1).
- Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
