T28645-X: Pompa napełniająca
cel
Wymiana pompy napełniającej SAP 20 bar, 120 VAC (M 2)
kwalifikacje
Personel specjalistyczny
Materiał
| Poz. | Oznaczenie | Artykuł | Policz | |
| T28645-1 | T28645-2 | |||
| 01 | pompa napełniająca 20 bar, 120 VAC | T28661 | 1 | 1 |
| 02 | Nośnik do HB-100*ZL (zmontowany) | T28849 | 1 | - |
| 03 | Nośnik do HB-140/160 (zmontowany) | T28648 | - | 1 |
| 04 | Torba ustalająca (zmontowana) | T28652 | 2 | 2 |
| 05 | wkładka gwintowana (zmontowana) | T21582 | 2 | 2 |
| 06 | Śruba Torx M4x6 (zmontowana) | B1983547 | 2 | 2 |
| 07 | Kątowa dysza węża (zmontowana) | T28660 | 1 | 1 |
Wymagany materiał
- Wkrętak Torx rozmiar 20
- śrubokręt płaski
postępowanie
UWAGA!
Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:
Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.
Schłodzić i opróżnić urządzenie
- Na ekranie podstawowym stuknij przycisk funkcja (
). - Na ekranie podstawowym stuknij przycisk funkcja (
).
→ Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.
Sprawdź ciśnienie i wyłącz urządzenie
- Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
→ Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar. - Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
- Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.
- Zdejmij osłony z urządzenia (→Otwórz urządzenie).
Wymiana pompy napełniającej
- Odkręć śrubę mocującą na pompa napełniająca za pomocą wspornika.
- Wyjmij kabel przyłączeniowy z pompy napełniającej.
- Zwolnij zaciski węża i wyjmij silikonowe przewody elastyczne z pompy napełniającej.
UWAGA!
Upewnij się, że wtyczki i silikonowe przewody elastyczne są czyste i wolne od zanieczyszczeń. W razie potrzeby wymień uszkodzony wąż silikonowy (dostępny jako opcja).
- Zainstaluj silikonowe przewody elastyczne na nowej pompa napełniająca.
- Podłącz kabel przyłączeniowy do pompy napełniającej.
- Przymocuj pompę napełniającą za pomocą wspornika do odpowiedniej pozycji za pomocą śruby i podkładki.

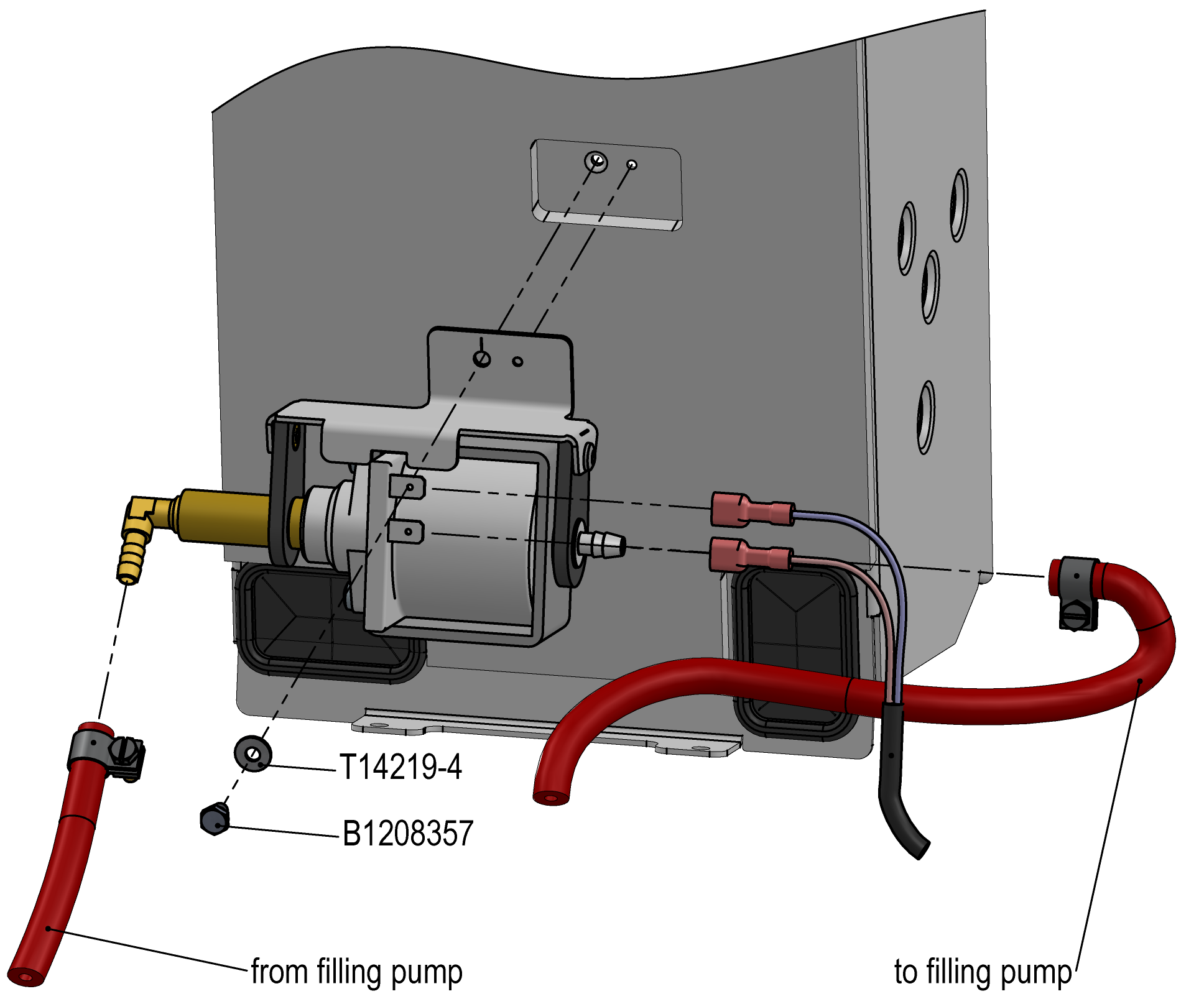

HB-100Z61* ZL (T28645-1)

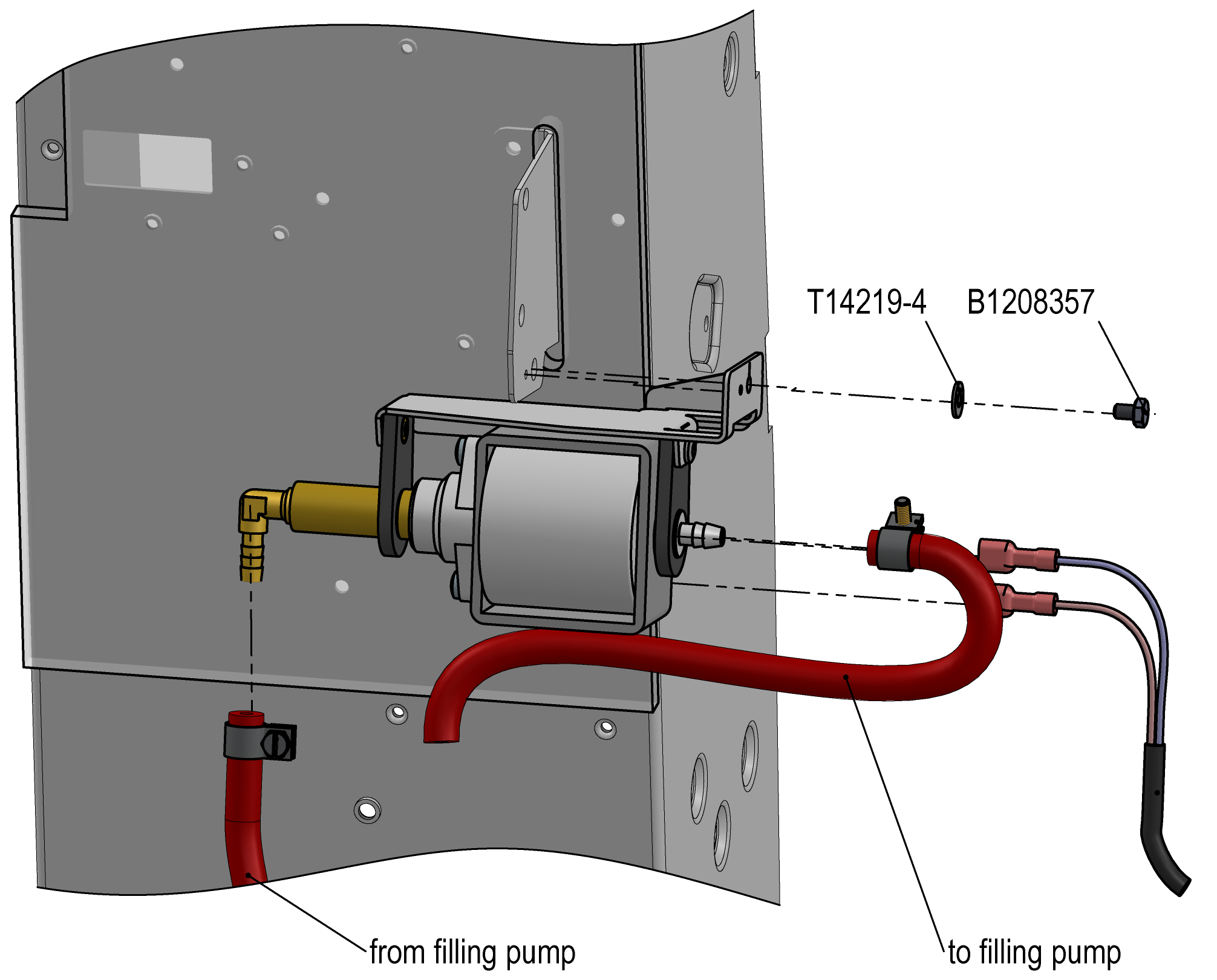

HB-140/160Z61 (T28645-2)
Sprawdź szczelność i funkcja
- Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
-
Włączanie urządzenia za pomocą przycisku I/O (
), sprawdź szczelność i funkcja urządzenia.
Wyłączyć urządzenie i zainstalować osłony
-
Wyłączyć urządzenie za pomocą przycisku I/O ().
→ Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia. - Wyłączyć wyłącznik główny (QS 1).
- Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
