cel

Wymiana zaworu chłodzącego 1 (M 3)

kwalifikacje

Personel specjalistyczny

Materiał

Poz.OznaczenieArtykułPolicz
01Zawór chłodzący 1T289341

Wymagany materiał

  • Wkrętak Torx rozmiar 20

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i opróżnić urządzenie

  • Na ekranie podstawowym stuknij przycisk funkcja ().
  • Na ekranie podstawowym stuknij przycisk funkcja ().
    → Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.

Wyłączyć urządzenie i zdjąć pokrywy

  • Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.
  • Wymontować dopływ wody chłodniczej (przyłącze C).
  • Zdejmij osłony z urządzenia (→Otwórz urządzenie).
  • Otwórz klapkę serwisową na tylnej ścianie urządzenia (→ Otwórz urządzenie).

Wymiana zaworu chłodzącego

  • Wyjmij kabel z zaworu chłodzącego.
  • Dwukrotnie wykręć śruby mocujące z zaworu chłodzącego do modułu wody chłodniczej.

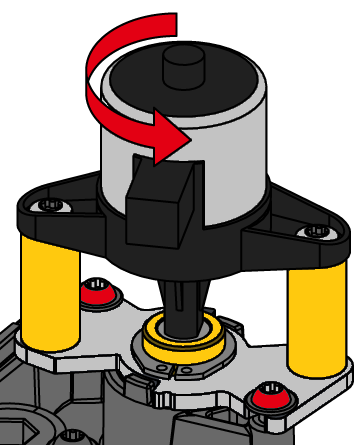

  • Obróć i przedłuż Chłodzenie zawór.

UWAGA — Nieprawidłowy montaż!

Części zamienne są dostarczane z tłokami zaworowymi, które nie są w pełni wysunięte. Tłokek zaworu może się usztywnić. Dlatego:

  • Nigdy nie instaluj zaworu z całkowicie wysuniętym tłokiem zaworu (ilustr.).

  • Ostrożnie włóż nowy zawór chłodzący.
  • Obróć zawór chłodzący do położenia końcowego i zabezpiecz za pomocą 2 śrub Torx.
    • Nie przekraczaj momentu dokręcania — odpowiednik wykonany jest z tworzywa sztucznego (PPS)
  • Podłącz kabel do zaworu chłodzącego.

Sprawdź szczelność i funkcja

  • Podłącz dopływ wody chłodniczej (przyłącze C).
  • Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).

UWAGA!

Ustaw profil użytkownika na „Utrzymanie”, aby uzyskać dostęp do parametrów. Kliknij tutaj....

  • Wybierz kolejno opcje [Serwis] > [Parametry] > [Chłodzenie] > [Silniki Krokowe] > [Pozycjonowanie KV1].
  • Zmień pozycję i sprawdź, czy woda chłodnicza płynie, czy nie:
    • 0% = zawór całkowicie zamknięty
    • 100% = zawór całkowicie otwarty
  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.

Wyłączyć urządzenie i zainstalować osłony

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    → Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
  • Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
