Wymiana przetwornika dźwięku (BB 1, BB 2)

kwalifikacje

personel specjalistyczny

Materiał

Poz.OznaczenieArtykuł

Policz

T28986

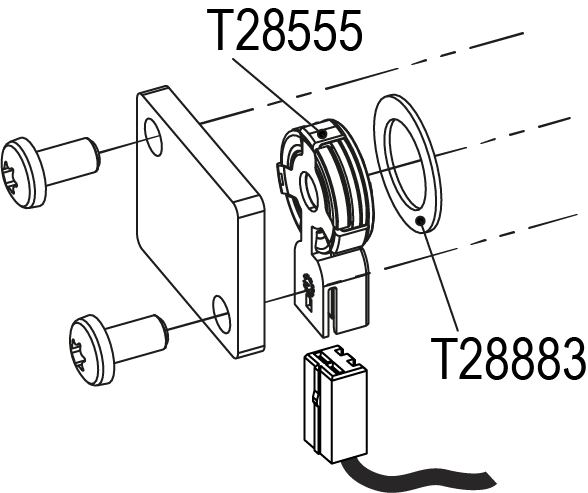

01Przetwornik dźwięku 180°CT285551
02PTFE uszczelnienie 16x24x1T288831

Wymagany materiał

  • klucz płaski, rozmiar 10
  • Wkrętak Torx, rozmiar 30

Przewodnik wideo

Kliknij link QR code, aby obejrzeć film na YouTube.

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i odcedzić

  • Na ekranie podstawowym stuknij przycisk funkcja ().
  • Na ekranie podstawowym stuknij przycisk funkcja ().
    → Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.

Sprawdź i wyłącz ciśnienie

  • Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
    → Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
  • Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.

  • Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.

Zdejmij pokrywy

Zamień

  • Odłącz kabel przetwornika dźwięku () T28555.
  • Odkręć 2 śruby Torx i wyjmij Pokrywa.
  • Wymień przetwornik dźwięku (T28555) i uszczelkę (T28883).
  • Zamontuj Pokrywa i wkręć 2x śruby Torx z 12 Nm.
  • Podłącz kabel do przetwornika dźwięku () T28555.

Sprawdź szczelność i funkcja

  • Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.

Pomiar przepływu kalibracji

  • Obsługiwać urządzenie w normalnym trybie pracy w temperaturze 40°C przez co najmniej 10 minut.
  • Wybierz kolejno opcje [Serwis] > [Kalibracja] > [Flow] > [Przesunięcie przepływu (wewnętrzny)].
    • Ustaw parametry na 2 l/min.
  • Zamknąć zawór odcinający między przekazywaniem a powrotem i poczekać 1 minutę.
  • Odczytać bieżący przepływ.
  • Ustaw parametr [przesunięcie przepływu (wewnętrzne)] zgodnie z następującymi obliczeniami:
    • Nowe przesunięcie = 2 l/min — 'przepływ prądu' [przepływ].
  • Otwórz zawór odcinający.

Sprawdź kalibracja

Niebezpieczeństwo nieprawidłowej kalibracji

Nieprawidłowa kalibracja może spowodować nieprawidłowe działanie urządzenia. Dlatego:

  • Sprawdź kalibracja
  • Uruchamiać urządzenie w temperaturze 40°C przez co najmniej 10 minut w trybie normalnym.
  • Zamknąć zawór odcinający między Przekazywanie i Przewijanie do tyłu.
    • Natężenie przepływu spada do 0 l/min, a komunikat alarmowy „Przepływ zerowy” jest opóźniony.

wyłączać i instalować osłony

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    → Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
  • Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
