cel

Konwersja przepływomierza Flow-5

kwalifikacje

Personel specjalistyczny

Materiał

Poz
OznaczenieArtykułPolicz
T29146
01

śruba M4x40 Torx-A2

B3271659

2
02

śruba M4x35 Torx-A2

B3271658

1
03

kawałek rury 8x4,5x30 PEEK

T24717

3

Wymagany materiał

  • Wkrętak imbusowy, rozmiar 40
  • Wkrętak Torx rozmiar 15
  • Blokada śrubowa (uszczelnienie płynne Loctite 620)

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i opróżnić
urządzenie (gdy zainstalowany jest Flow-5)

  • Wybierz [Funkcje ] > [Ochłodzić]
  • Wybierz [Funkcje] > [Opróżnianie formy]

Sprawdź ciśnienie i wyłącz urządzenie
(jeśli zainstalowany jest Flow-5)

  • Wybierz [Wyświetlacz] > [Wartości Rzeczywiste] > [Ciśnienie w układzie] lub [Rzeczywiste wartości Ciśnienie System]
    • Ciśnienie w układzie musi wykazywać 0,0 bar ± 0,1
  • Ciśnienie pokazane przez manometr (5) musi wynosić 0 bar +0,3
  • Wyłączyć QS 1główny wyłącznik (), wyciągnąć wtyczkę zasilania

Usuń Flow-5
 (jeśli Flow-5 jest zamontowany)

  • Odłącz przewód sterujący z przepływomierza Flow-5 z przyłącze „HB IN”.
  • W razie potrzeby usuń przewody łączące między przewodami przekazywania i powrotu we wszystkich obwodach z przepływomierza.
  • Wykręć śrubę mocującą (①) i wyjmij zewnętrzny przepływomierz z jednostki sterującej temperaturą

Odśwież Flow-5

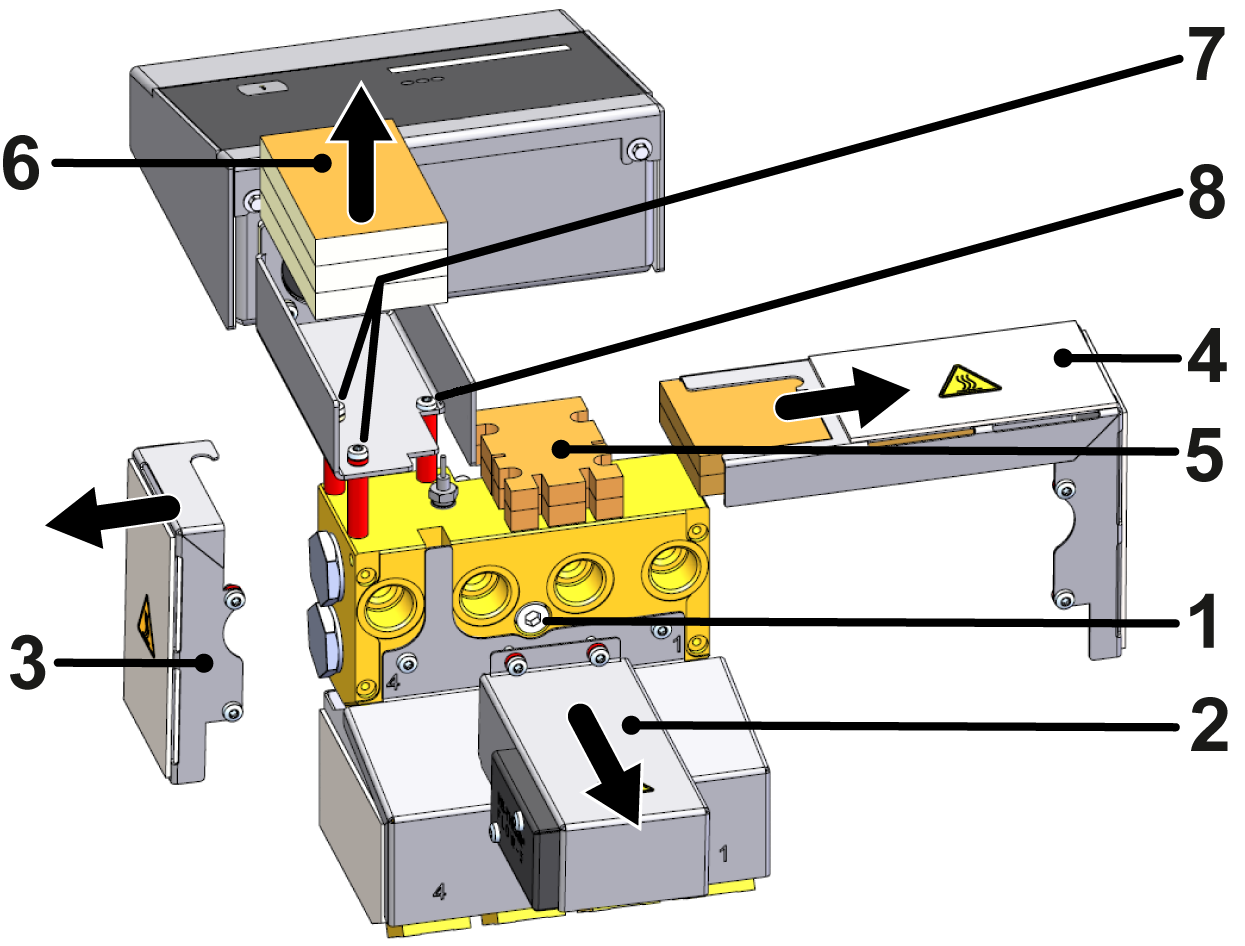

Rys.: Widok rozbity

UWAGA!

Połączenia śrubowe są zabezpieczone klejem i dlatego należy je powoli poluzować. W przeciwnym razie istnieje niebezpieczeństwo, że łeb śruby się oderwie. Jeśli to możliwe, wcześniej rozgrzej klej.

  • Usuń osłony (②, ③, ④), odkręcając śruby Torx wraz z przekładką
  • Usuń izolację (⑤, ⑥).
    • Upewnij się, że na połączeniach kablowych nie ma obciążenia rozciągającego.
  • Wykręć śruby Torx (⑦, ⑧), w tym przekładki i rurki PEEK (oznaczone kolorem czerwonym).
    • Jednostka oceniająca musi być wcześniej podparta w taki sposób, aby nie było obciążenia rozciągającego na połączeniach kablowych.

UWAGA!

Zabezpiecz wszystkie połączenia śrubowe za pomocą uszczelnienia płynnego Loctite 620.

  • Zamontować dwie nowe śruby M4x40 Torx (⑦ → O/ID B3271659), w tym nowe elementy rur PEEK (O/ID T24717) i istniejące elementy dystansowe.
  • Zamontować nową śrubę Torx (⑧ → O/ID B3271658) wraz z nowym elementem rury PEEK (O/ID T24717).
    • Uwaga, że za pomocą tego połączenia śrubowego nie jest dołączony żaden element dystansowy.
  • Zamontować izolację (⑤) między elementami rur PEEK (zaznaczonymi na czerwono).
  • Włóż izolację (⑥) do kanału kablowego w taki sposób, aby linie kablowe były poprowadzone między poszczególnymi izolacjami.
  • Zabezpiecz pokrywy (②, ③, ④) za pomocą śrub Torx, w tym przekładki.
    • Należy pamiętać, że elementy dystansowe osłony (②) są montowane bezpośrednio pod łbami śrub.

funkcja sprawdzania

  • Zamontować zewnętrzny przepływomierz do jednostki sterującej temperaturą i dokręcić śrubę z gniazdem sześciokątnym z maksymalnym momentem obrotowym 20 Nm.
  • W razie potrzeby ponownie zainstaluj przewody łączące między przepływem Przekazywanie i Przewijanie do tyłu we wszystkich obwodach przepływomierza.
  • Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.
  • Sprawdź wiarygodność wartości wyświetlanych (natężenie przepływu, temperatura) poszczególnych obwodów pomiarowych.

Wyłączyć urządzenie

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    → Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
