T28494: tela sensível ao toque

propósito

troca Touchscreen 7" IPS 180x129 (A 2)

Qualificação

especialistas profissionais

Material

Material necessário

• Chave de fenda Torx tamanho 20
• Chave de fenda de cabeça plana, tamanho 0
• Ventilador de ar quente com controle de temperatura
  • Se disponível, bocal redutor acoplável para aquecimento direcionado
• Limpeza/solvente para remover resíduos de adesivo
• luvas de proteção

Proceder

refrigerar e desligar

• No ecrã básico, toque no botão de função ().
  → O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

• Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Frente aberta

• Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Remova a placa do aparelho e o controlador

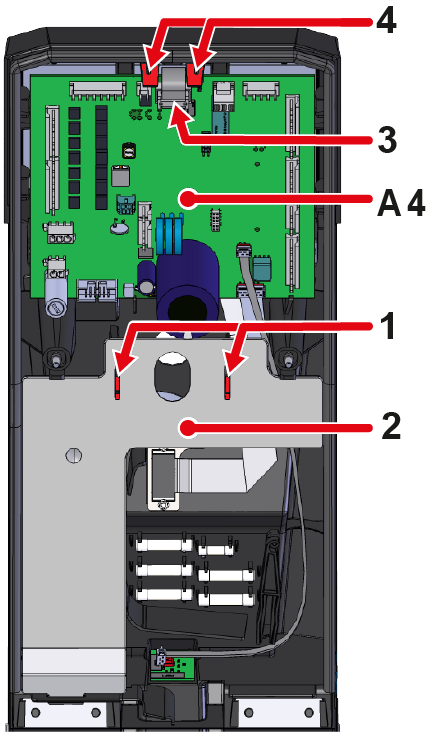

• Aperte os clipes de montagem (①) para remover a tampa do cabo (②).
• Desconecte o conector (③) da placa do aparelho GIF-61 (A_4).
• Pressione as tiras de montagem do GIF-61 (A_4) (④) para fora. Em seguida, retire a placa de circuito e dobre-a para trás.
  • As conexões de plugue na placa de circuito não precisam ser desconectadas.

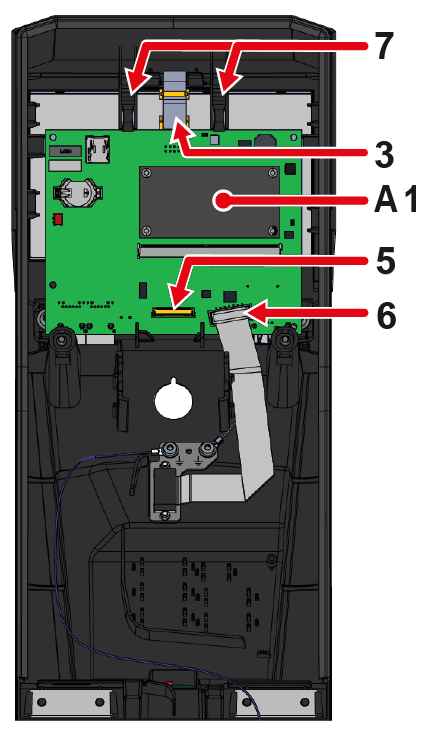

• Desconecte a conexão do plugue (⑤) do Visor (A_2) para o controlador USR-61 (A_1).
  • Desbloqueie o conector da tela, por exemplo, com uma chave de fenda plana, antes que o cabo possa ser removido.
• Desconecte o conector (⑥) do cabo 'HB' do controlador USR-61 (A_1).
• Empurre as correias de montagem do controlador USR-61 (A_1) (⑦) para fora. Em seguida, retire a placa de circuito.
  • As conexões de plugue no controlador USR-61 (A_1) não precisam ser desconectadas.

Substitua a tela de toque

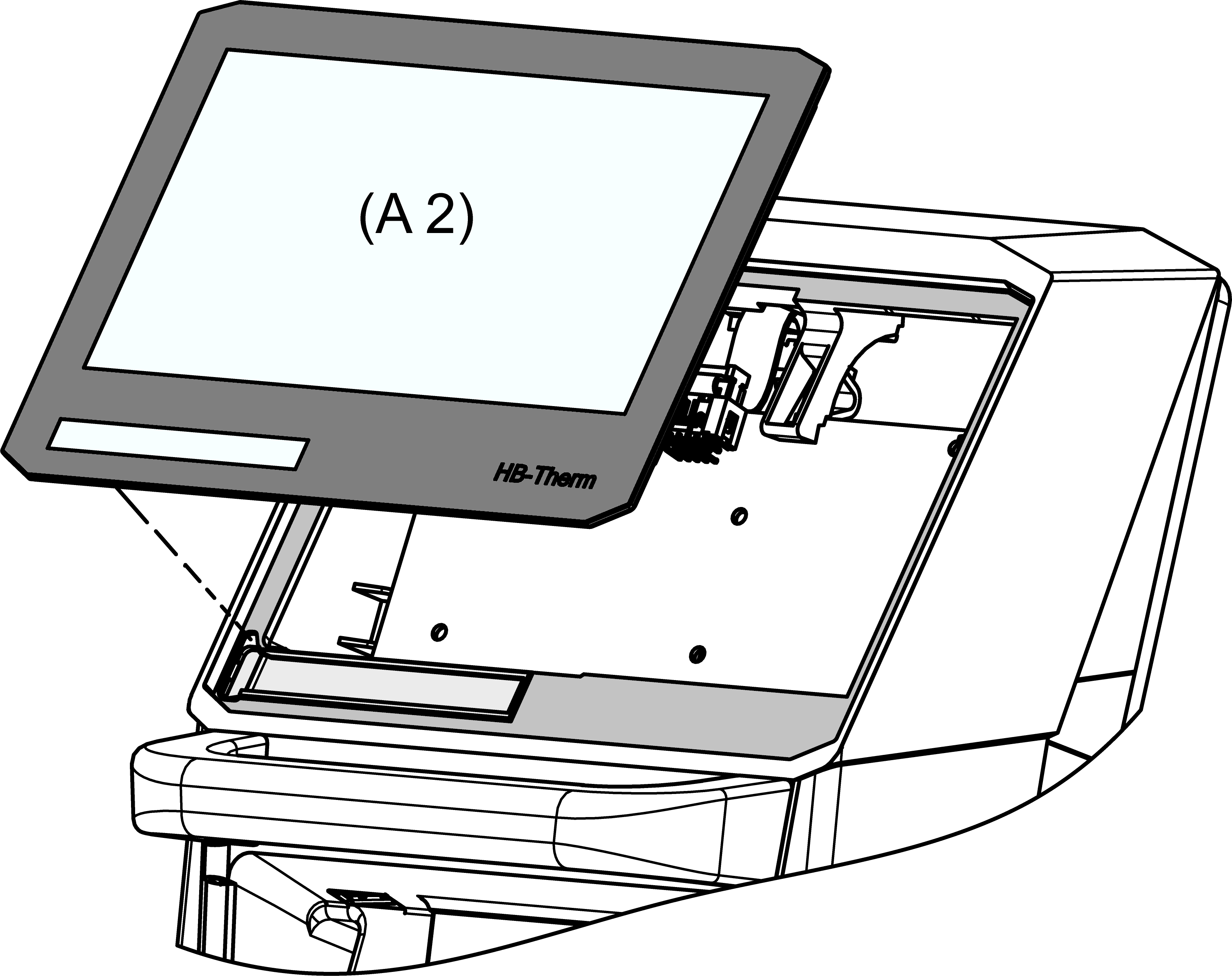

• Aqueça a superfície adesiva da tela sensível ao toque (A_2) para suavizar o adesivo. Empurre a tela sensível ao toque de dentro para fora para removê-la. Recomenda-se começar no canto superior direito (vista superior do lado de fora). O adesivo sai gradualmente até que a tela sensível ao toque possa ser completamente removida.
  • Certifique-se de que a temperatura não exceda 100 °C durante o aquecimento.
  • Certifique-se de que o ar quente esteja direcionado para o espaço entre a tela sensível ao toque e as Carcaças de plástico.
• Remova os resíduos de adesivo da superfície das Carcaças frontais com um solvente de limpeza/adequado.
  • Verifique se a superfície adesiva está limpa e sem graxa.
• Remova a película protetora da superfície adesiva da nova tela sensível ao toque (A_2).
• Insira uma nova tela sensível ao toque (A_2) e pressione a borda/superfície externa com firmeza. Em seguida, pressione para baixo pela parte de trás e oponha-se do lado de fora.
• Insira a etiqueta do tipo de aparelho no slot apropriado na parte traseira da tela sensível ao toque (A_2).

Instale a placa e o controlador do aparelho

• Insira o controlador USR-61 (A_1) nos recessos fornecidos.
  • Certifique-se de que as correias de montagem (⑦) estejam encaixadas no lugar.
• Conecte os conectores (③, ⑤, ⑥) de volta ao controlador USR-61 (A_1).
• Insira a placa do aparelho GIF-61 (A_4) nos recessos apropriados.
  • Certifique-se de que as correias de montagem (④) estejam encaixadas no lugar.
• Conecte o conector (③) novamente na placa do aparelho GIF-61 (A_4).
• Insira a tampa do cabo (②) nos recessos apropriados.
  • Certifique-se de que os clipes de montagem (①) estejam presos no lugar.

fechar a frente

• Dobre a parte frontal e fixe 2 parafusos Torx.

Verifique a função

• Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
• Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.

desligar

• Desligar o aparelho usando o botão I/O ().
  → O aparelho é desligado e, se necessário, é resfriado e sem pressão.
• Desligar o interruptor principal (QS 1).
