Substituindo o controlador USR-61 (A 1)

qualificação

Especialistas

Material

Pos.DesignaçãoArtigoContagem
01Controlador USR-61T285001

Material necessário

  • Chave de fenda Torx tamanho 20
  • Chave de fenda de cabeça plana, tamanho 0

Guia em vídeo

Siga o link do código QR para assistir ao vídeo do YouTube.

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

refrigerar e desligar o aparelho

  • No ecrã básico, toque no botão de função ().
    → O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Frente aberta

  • Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Troca

  • Pressione os clipes de montagem (①) juntos e remova a tampa do cabo (②).

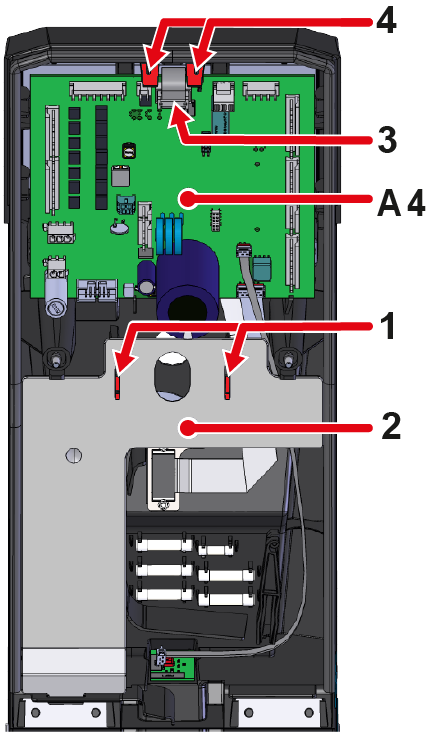

  • Remova o conector (③) na placa do aparelho GIF-61 (A_4).
  • Empurre as alças de montagem (④) da placa do aparelho GIF-61 (A_4) para fora. A prancha agora pode ser levantada e dobrada para trás.
    • Os conectores na placa de circuito não precisam ser removidos.

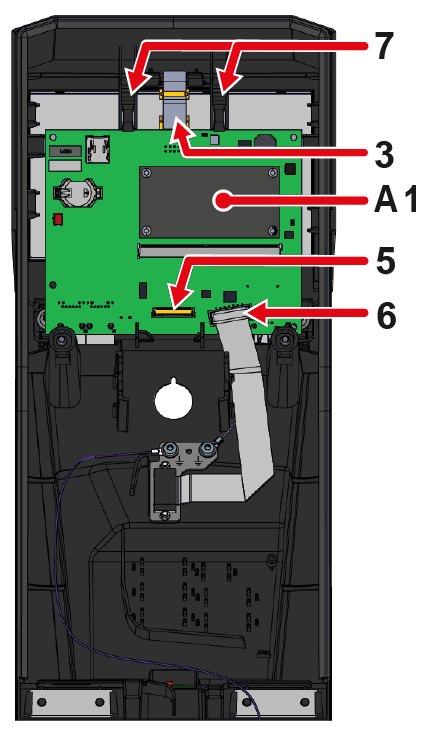

  • Remova a conexão do cabo (⑤) do visor (A 2) no controlador USR-61 (A_1).
    • O conector do visor deve estar desbloqueado (por exemplo, com uma chave de fenda plana) antes que a conexão do cabo possa ser retirada.
  • Remova o conector (⑥) da ligação HB CAN (X79) no controlador USR-61 (A_1).
  • Empurre as correias de montagem do controlador USR-61 (A_1) (⑦) para fora. A placa de circuito agora pode ser retirada.
    • Remova o cabo terra da parte traseira da placa.
  • Conecte o cabo terra à parte traseira do novo controlador USR-61 (A_1).
  • Insira o controlador USR-61 (A 1) nos recessos apropriados.
    • Verifique se as correias de montagem (⑦) estão trancadas no lugar.
  • Reconecte os conectores (③, ⑤, ⑥) ao controlador USR-61 (A_1).
    • Verifique se todos os conectores estão conectados corretamente.
  • Insira a placa do aparelho GIF-61 (autoestrada A 4) nos recessos apropriados
    • Verifique se as correias de montagem (④) estão trancadas no lugar.
  • Reconecte o conector (③) à placa do aparelho GIF-61 (A_4).
  • Insira a tampa do cabo (②) nos recessos apropriados.
    • Verifique se os clipes de montagem (①) estão presos no lugar.

fechar a frente

  • Dobre a parte frontal e fixe 2 parafusos Torx.

Verifique a função

  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
    • O aparelho executa uma actualização do software automática.
  • Verifique o fuso horário, a data e a hora e configure-os corretamente, se necessário.

NOTA!

Os dados de configuração e calibração são armazenados na placa do aparelho GIF-61 (A_4) e, portanto, não são perdidos quando o controlador USR-61 (A_1) é substituído.

  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.
  • Verifique as funções do aparelho (rules para o valor teórico desejado)
  • Desligar o aparelho usando o botão I/O ().
    → O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
