Substituindo a bomba de enchimento SAP 20 bar, 120 VAC (M 2)

qualificação

Especialistas

Material

Pos.DesignaçãoArtigoContagem
T28645-1T28645-2
01bomba de enchimento 20 bar, 120 VACT2866111
02Suporte para HB-100*ZL (montado)T288491-
03Suporte para HB-140/160 (montado)T28648-1
04Bolsa de retenção (montada)T2865222
05inserto roscado (montado)T2158222
06Parafuso Torx M4x6 (montado)B198354722
07Bocal de mangueira angular (montado)T2866011

Material necessário

  • Chave de fenda Torx tamanho 20
  • Chave de fenda com fenda

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

refrigerar e esvaziar o aparelho

  • No ecrã básico, toque no botão de função ().
  • No ecrã básico, toque no botão de função ().
    → O aparelho esfria e esvazia o molde antes de desligá-lo.

Verifique a pressão e desligue o aparelho

  • Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
    → A pressão do sistema deve exibir 0,0 (±0,1) bar.
  • A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.
  • Remova as tampas do aparelho (→Aparelho aberto).

Substituindo a bomba de enchimento

  • Remova o parafuso de montagem da bomba de enchimento com o suporte.
  • Remova o cabo de ligação da bomba de enchimento.
  • Solte as braçadeiras da mangueira e remova as linhas das mangueiras de silicone da bomba de enchimento.

NOTA!

Certifique-se de que os plugues e as mangueiras de silicone estejam limpos e livres de contaminantes. Se necessário, substitua a mangueira de silicone danificada (disponível como opção).

  • Instale mangueiras de silicone na nova bomba de enchimento.
  • Conecte o cabo de ligação à bomba de enchimento.
  • Fixe a bomba de enchimento com o suporte na posição apropriada com o parafuso e a arruela.

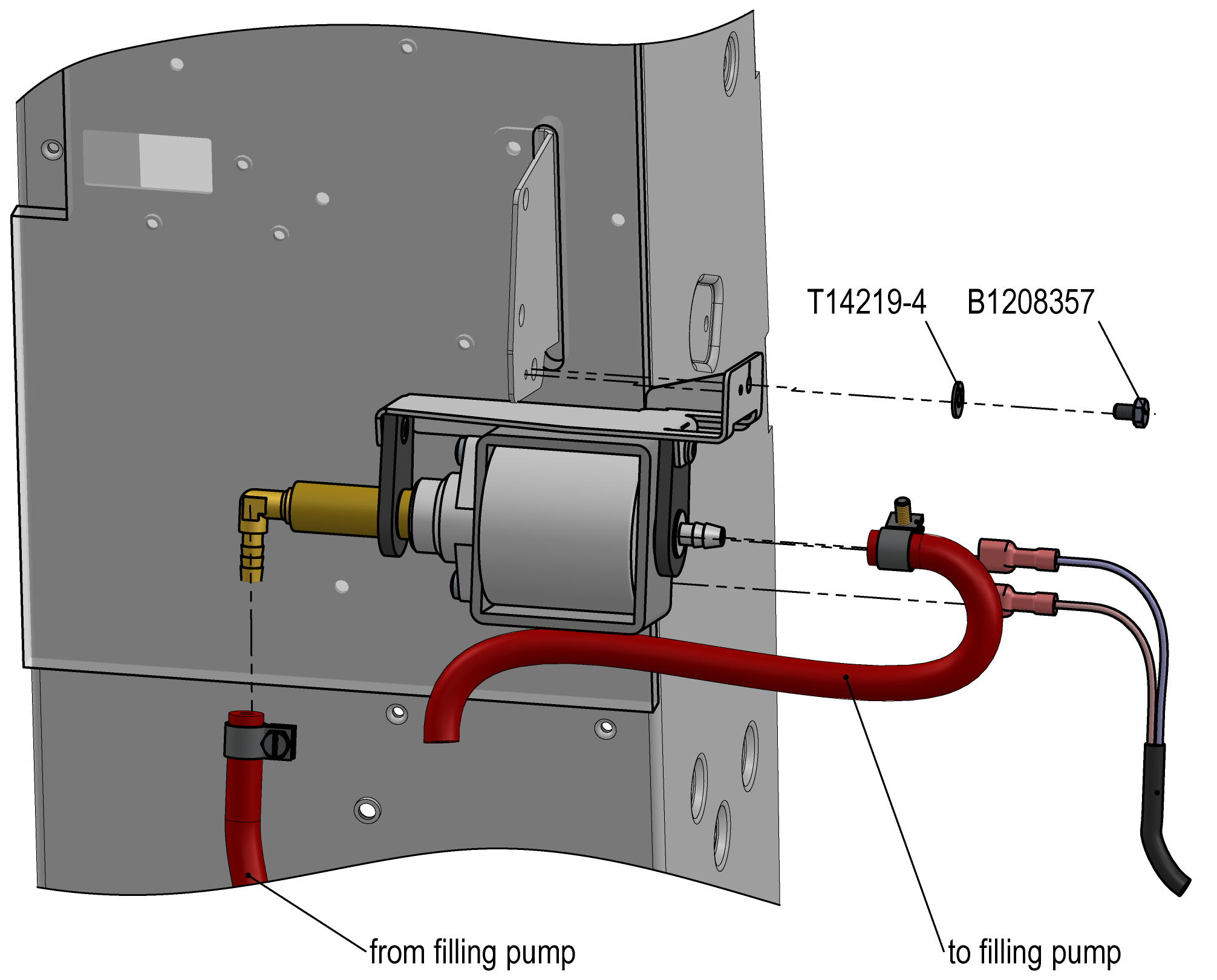

HB-100Z61*ZL (T28645-1)


HB-140/160Z61 HB-140/160Z61 (T28645-2)

Verifique a estanqueidade e a função

  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.

Desligar o aparelho e instalar as tampas

  • Desligar o aparelho usando o botão I/O ().
    → O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
  • Reconecte as tampas do aparelho (→Aparelho aberto).
