propósito

substituição do ventilador 12 V (EV 1)

qualificação

especialistas profissionais

Material

Pos.DesignaçãoArtigoContagem
01ventilador de 12 V, 0,6 mT287381

Material necessário

  • Chave de fenda Torx, tamanho 20

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

Refrigerar e desligar o aparelho

  • No ecrã básico, toque no botão de função ().
    → O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

Frente aberta

  • Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.
  • Remova a tampa protetora da caixa elétrica removendo os parafusos Torx.

Troca

NOTA!

Ao substituir o ventilador, é recomendável limpar também o tapete de filtro de ar (T29407, T28733) na parte inferior do aparelho e substituí-lo se necessário. Clique aqui...

  • Remova o conector X24 na placa do aparelho GIF-61 e remova-o completamente.

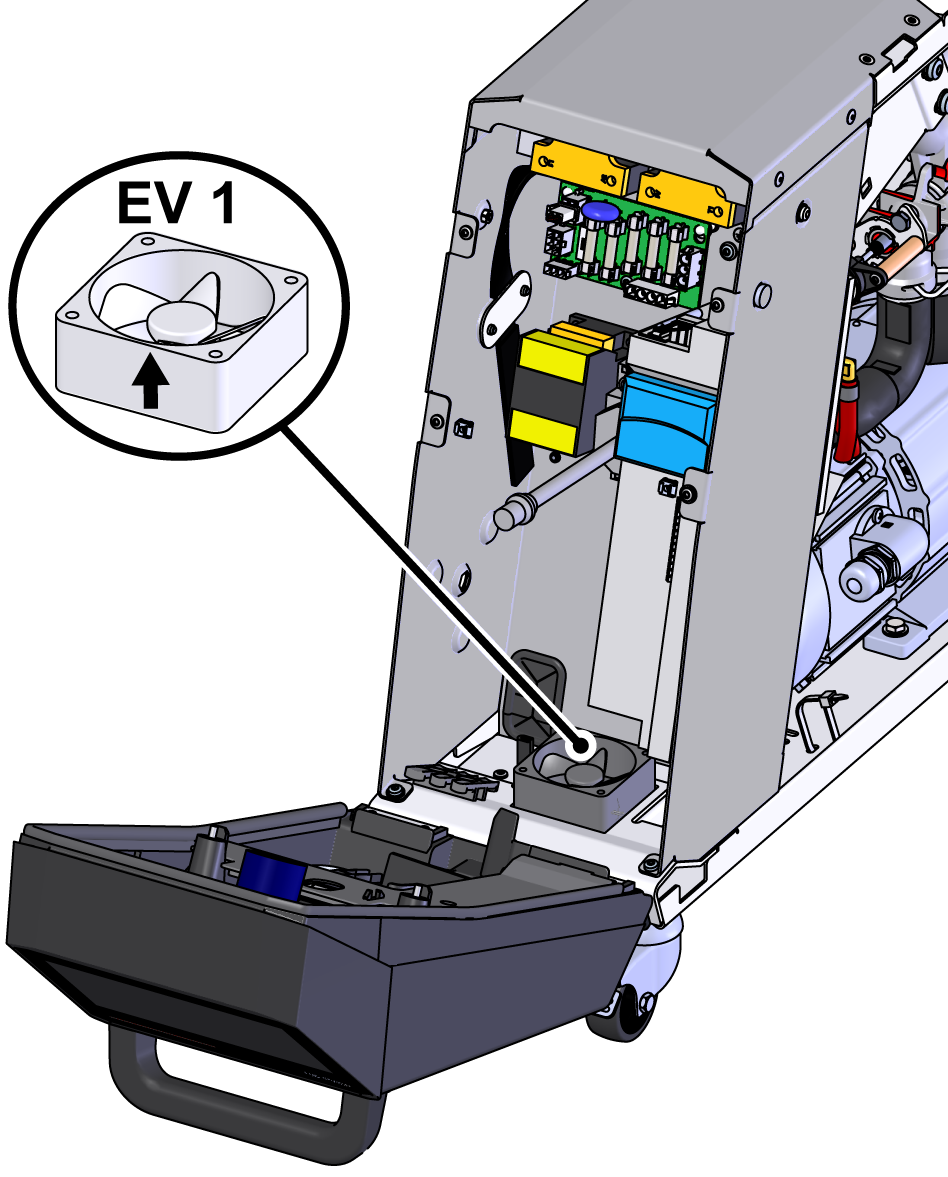

  • Remova o ventilador
    • nota que não há parafusos de montagem no ventilador. O ventilador só é conectado à Carcaças elétricas por meio da tampa protetora.
  • Instale um novo ventilador.
    • Certifique-se de que o fluxo de ar esteja direcionado para o interior do aparelho (veja a seta na carcaça do ventilador).
  • Direcione o conector X24 para a placa do aparelho GIF-61 e conecte-o.

fechar a frente

  • Instale a tampa protetora ao redor da caixa elétrica e fixe com parafusos Torx.
  • Dobre a parte frontal e fixe 2 parafusos Torx.

ligar o aparelho e verificar a função

  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.
  • Resetar o intervalo de manutenção do componente substituído (→ Cronograma de manutenção).

Desligar o aparelho

  • Desligar o aparelho usando o botão I/O ().
    → O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
