Substituição do acionamento da válvula de resfriamento 2 (M 4)

qualificação

Especialistas

Material

Pos.DesignaçãoArtigoContagem
01motor de passo linear com suporteT288671

Material necessário

  • Chave de extremidade aberta, SW 10

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

refrigerar e esvaziar o aparelho

  • No ecrã básico, toque no botão de função ().
  • No ecrã básico, toque no botão de função ().
    → O aparelho esfria e esvazia o molde antes de desligá-lo.

Desligar o aparelho e remover as tampas

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.
  • Remova as tampas do aparelho (→Aparelho aberto).

Troca

  • Remova o cabo da válvula de Arrefecimento (M 4)
  • Remova os parafusos que prendem a válvula de Arrefecimento às Carcaças duas vezes.

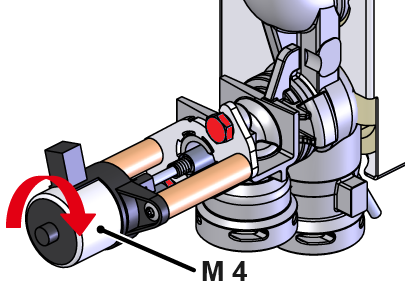

  • Gire o motor de passo, puxe-o levemente para fora e retire-o do acoplamento.
  • Insira o novo motor de passo, gire-o para a posição final e prenda-o com os dois parafusos.
  • Conecte o cabo à válvula de Arrefecimento

Verifique a função

  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).

NOTA!

Defina o perfil do utilizador como “suporte de pensão alimentícia” para acessar os parâmetros. Clique aqui...

  • Selecione [Serviço] > [Parâmetros] > [Motores De Passo] > [Motor de passo 2] > [Posicionamento KV2]
  • Mude a posição e verifique se o motor de passo, incluindo o pistão, está se movendo ou não:
    • 0% = válvula fechada
    • 100% = válvula aberta
  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.

Desligar o aparelho e instalar as tampas

  • Desligar o aparelho usando o botão I/O ().
    → O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
  • Reconecte as tampas do aparelho (→Aparelho aberto).
