propósito

Substituição da válvula de resfriamento 1 (M 3)

qualificação

Especialistas

Material

Pos.DesignaçãoArtigoContagem
01Válvula de resfriamento 1T289341

Material necessário

  • Chave de fenda Torx tamanho 20

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

refrigerar e esvaziar o aparelho

  • No ecrã básico, toque no botão de função ().
  • No ecrã básico, toque no botão de função ().
    → O aparelho esfria e esvazia o molde antes de desligá-lo.

Desligar o aparelho e remover as tampas

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.
  • Remova o fornecimento de água de arrefecimento (ligação C).
  • Remova as tampas do aparelho (→Aparelho aberto).
  • Abra a aba de comando na parede traseira do aparelho (→ Aparelho aberto).

Substituindo a válvula de Arrefecimento

  • Remova o cabo da válvula de Arrefecimento.
  • Remova os parafusos de montagem da válvula de arrefecimento para o módulo de água de arrefecimento duas vezes.

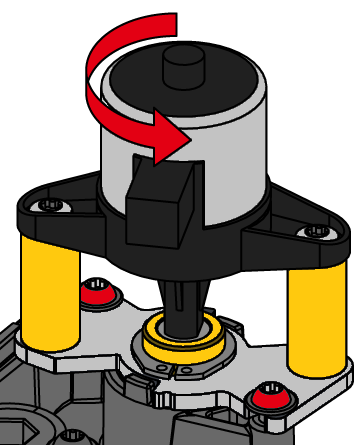

  • Gire e estenda a válvula de arrefecimento.

ATENÇÃO — Instalação incorreta!

As peças de reposição são fornecidas com pistões de válvula que não estão totalmente estendidos. O êmbolo da válvula pode se apoiar. É por isso que:

  • Nunca instale a válvula com o pistão da válvula totalmente estendido (fig.).

  • Insira a nova válvula de Arrefecimento com cuidado.
  • Gire a válvula de arrefecimento para a posição final e fixe com 2 parafusos Torx.
    • Não exceda o torque de aperto — a contraparte é feita de plástico (PPS)
  • Conecte o cabo à válvula de Arrefecimento.

Verifique a estanqueidade e a função

  • Ligue a fonte de água de arrefecimento (ligação C).
  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).

NOTA!

Defina o perfil do utilizador como “suporte de pensão alimentícia” para acessar os parâmetros. Clique aqui....

  • Selecione [Serviço] > [Parâmetros] > [Resfriamento] > [Motores De Passo] > [Posicionamento KV1].
  • Mude a posição e verifique se a água de arrefecimento está fluindo ou não:
    • 0% = válvula completamente fechada
    • 100% = válvula completamente aberta
  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.

Desligar o aparelho e instalar as tampas

  • Desligar o aparelho usando o botão I/O ().
    → O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
  • Reconecte as tampas do aparelho (→Aparelho aberto).
