T28959, T28960: Válvula de resfriamento 2
propósito
Substituindo as partes hidráulicas da válvula de Arrefecimento 2 (KV 2)
qualificação
Especialistas
Material
| Pos. | Designação | Artigo | Contagem | |
| T28959 | T28960 | |||
| 01 | Kolben | T28524 | - | 1 |
| 02 | Carcaças | T28847 | 1 | 1 |
| 03 | Vedação de elevação 4x10x4.2 (montada) | T21756 | 1 | 1 |
| 04 | disco 12x2,5 (montado) | T28865 | 1 | 1 |
| 05 | Anel de segurança 13x1 (montado) | B1255126 | 1 | 1 |
| 06 | Pino cilíndrico 6x30 (montado) | B1306553 | 1 | 1 |
| 07 | O-ring FPM 24x2 (opcional) | T28658 | - | - |
Material necessário
- Chave de fenda Torx tamanho 20
- chave de extremidade aberta, tamanho 10
Proceder
ATENÇÃO!
Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:
Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.
refrigerar e esvaziar o aparelho
- No ecrã básico, toque no botão de função (
). - No ecrã básico, toque no botão de função (
).
→ O aparelho esfria e esvazia o molde antes de desligá-lo.
Verifique a pressão e desligue o aparelho
- Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
→ A pressão do sistema deve exibir 0,0 (±0,1) bar. - A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.
- Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.
Remova as capas
- Remova as tampas do aparelho (→Aparelho aberto).
Troca
- Solte os parafusos do motor de passo presos à Carcaças.
- Gire o motor de passo, puxe-o levemente para fora e retire-o do acoplamento.
- Remova a tubulação (resfriador KV2 ↔).
- Remova os clipes de montagem e remova primeiro o tubo na lateral do resfriador antes que ele possa ser completamente removido.

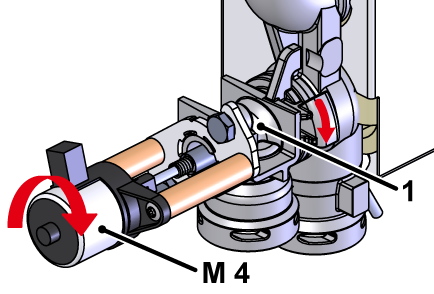

- Carcaças (①) até que a trava da baioneta seja liberada. Em seguida, remova as Carcaças com a vedação, incluindo a haste do pistão.
Vazamento devido à instalação incorreta!
A instalação incorreta do o-ring pode danificá-lo e causar um vazamento. É por isso que:
- Verifique se o o-ring está instalado corretamente.
- Para T28959: Limpe o pistão e a haste.
- Para T28960: Use um novo êmbolo.

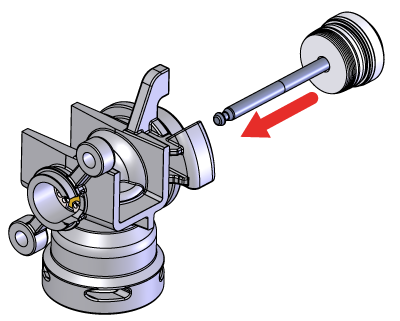

- Use o pistão para empurrar suavemente a haste de montagem e mova o pistão totalmente para dentro (fig.).
- Não é mais necessária uma haste de montagem.
- Instale a carcaça com a vedação e a haste do pistão, girando com uma conexão de plugue (trava de baioneta).
- Verifique se o anel de vedação do tubo está desgastado e substitua-o se necessário.
- Instale a tubulação (resfriador KV2 ↔) e prenda com clipes de montagem.
- Acione o motor de passo, gire-o para a posição final e fixe-o com os parafusos de montagem.
Verifique a estanqueidade e a função
- Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
NOTA!
Defina o perfil do utilizador como “suporte de pensão alimentícia” para acessar os parâmetros. clique aqui...
- Selecione [Serviço] > [Parâmetros] > [Motores De Passo] > [Motor de passo 2] > [Posicionamento KV 2].
- Mude a posição e verifique se o motor de passo, incluindo o pistão, está se movendo ou não:
- 0% = válvula fechada
- 100% = válvula aberta
-
Ligar o aparelho usando o botão I/O (
), verificar a estanqueidade e a função do aparelho.
Desligar o aparelho e instalar as tampas
-
Desligar o aparelho usando o botão I/O ().
→ O aparelho é desligado e, se necessário, é resfriado e sem pressão. - Desligar o interruptor principal (QS 1).
- Reconecte as tampas do aparelho (→Aparelho aberto).
