scop

Înlocuirea senzorului de presiune (BP 1, BP 2, BP 3)

calificare

Personal de specialitate

Material

Poz.DenumireArticolNumără

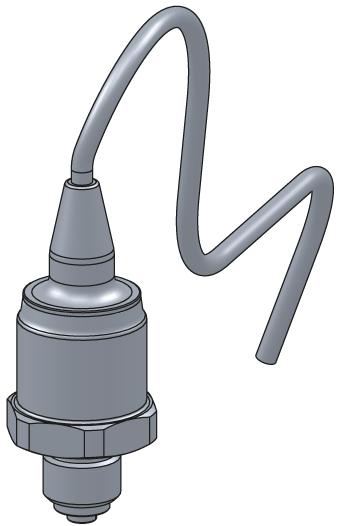

01Senzor de presiune 0-25 barT25305-X1
02O-ring FPM 7.5x2 (opțional)T286621

Material necesar

  • Surubelnita Torx dimensiune 20
  • cravată de cablu

Procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

Răcirea și golirea dispozitivului

  • Pe ecran de bază, atingeţi butonul de funcţie ().
  • Pe ecran de bază, atingeţi butonul funcţie ().
    → Unitatea se răcește și golește matrița înainte de a o opri.

Verificați presiunea și opriți unitatea

  • Selectaţi [Afişare] > [Valori Reale] > [Presiune Sistem].
    → Presiunea sistemului trebuie să afișeze bara de 0,0 (± 0,1).
  • Presiunea indicată de manometru trebuie să fie de 0,0 (+0,3) bar.

  • Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.

Scoateți capacele și deschideți partea din față

  • Scoateți capacele de pe unitate (→Deschideți unitatea).
  • Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.

Schimb

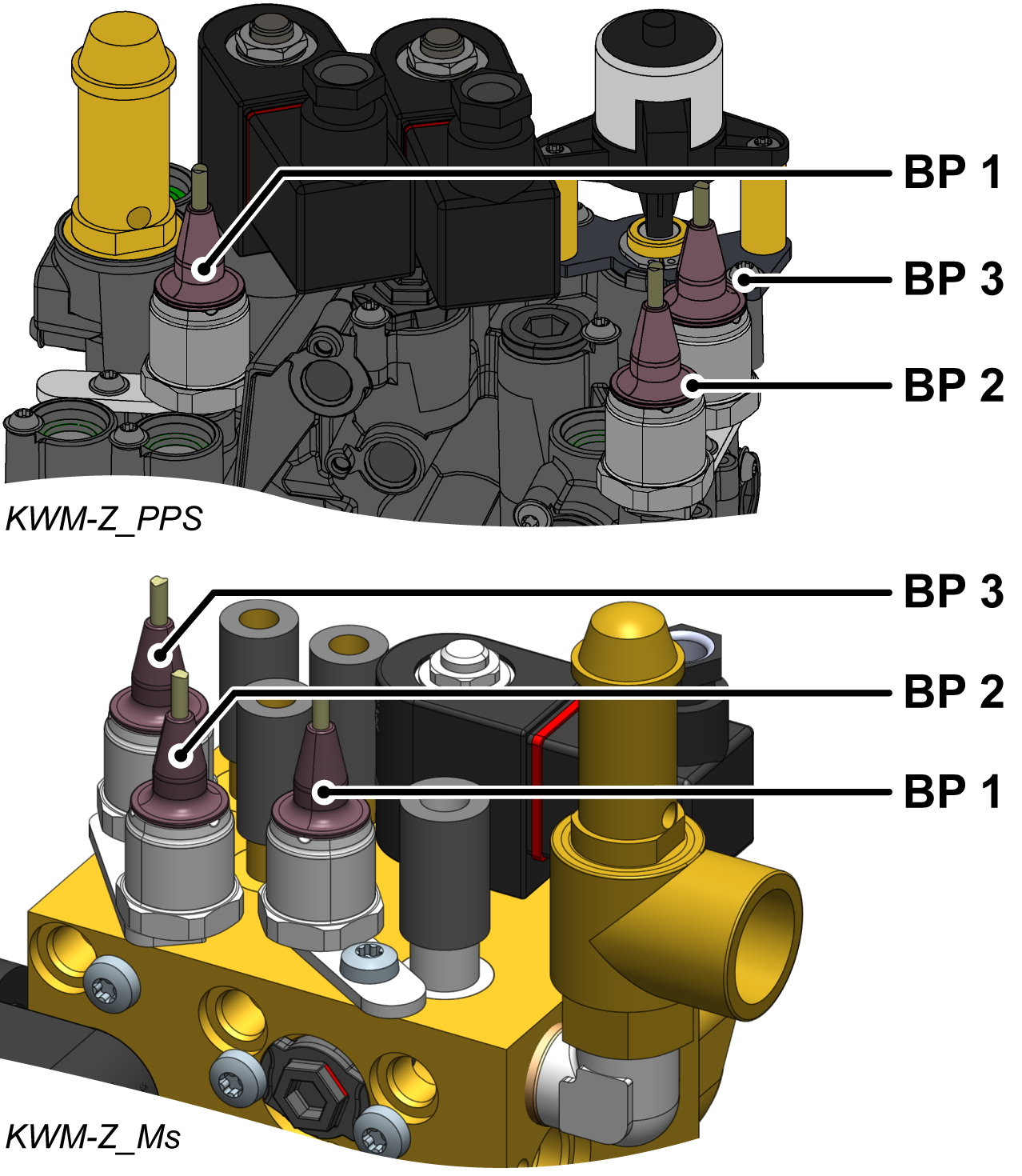

  • Scoateți cablul senzorului de presiune (BP 1, BP 2, BP 3) de pe placa dispozitivului GIF-61 și scoateți complet cablul.
    • BP 1 senzor de presiune → slot X31.1
    • BP 2 senzor de presiune → slot X31.2
    • BP 3 senzor de presiune → slot X 31.3
  • Scoateți șurubul Torx și scoateți placa de montare.
  • Scoateți senzorul de presiune.
  • Curăţaţi spaţiul de instalare al senzorului de presiune, în special canelura inelului O.
  • Introduceți noul o-ring (T28662) în canelură.
  • Instalați un nou senzor de presiune (T28555) și un suport și fixați șurubul Torx cu un cuplu de strângere de 2 Nm.
    • Nu depășiți cuplul de strângere - omologul este fabricat din plastic (PPS)
  • Trasați și conectați cablul de la senzorul de presiune la placa dispozitivului GIF-61.
    • BP 1 senzor de presiune → slot X31.1
    • BP 2 senzor de presiune → slot X31.2
    • BP 3 senzor de presiune → slot X 31.3
  • Reinstalați legăturile de cablu scoase sau înlocuiți-le cu altele noi.
  • Îndoiți partea din față și fixați 2x șuruburi Torx.

Verificați calibrarea

ATENȚIE - pericol de calibrare incorectă!

Calibrarea incorectă poate cauza funcționarea defectuoasă a dispozitivului. De aceea:

  • Verificați calibrarea
  • Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
  • Asigurați-vă că dispozitivul este depresurizat. Presiunea indicată de manometru trebuie să fie de 0,0 (+0,3) bar.
  • Selectaţi [Afişare] > [Valori Reale] > [Presiune Sistem].
    • Presiunea sistemului ar trebui să arate bara de 0,0 (± 0,1).
    • Dacă deviația este > 0,1 bar, senzorii de presiune trebuie calibrați.

Calibrați senzor de presiune

În cazul unor erori liniare mai mari, senzorii individuali de presiune pot fi calibrați.

NOTĂŢĂ!

Setaţi profilul de utilizator la „întreţinere” pentru a accesa parametrii. Click aici...

  • Selectaţi [Service] > [Calibrare] > [Presiune] > [Senzor de Presiune 1 offset]/[Senzor De presiune 2 offset]/[Senzor de presiune 2 offset]/[Senzor De Presiune 3 offset].
    • Setați compensarea în consecință.
  • Încercați din nou procesul de verificare.

Verificaţi etanşeitatea şi funcţia

  • Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.

Oprirea aparatului și instalarea capacelor

  • Oprirea aparatului utilizând butonul I/O ().
    → Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
  • Opriți întrerupătorul principal (QS 1).
  • Re-atașați capacele de la unitate (→Deschideți unitatea).
