T28494: Ecran tactil

scop

schimb Touchscreen 7" IPS 180x129 (A 2)

Qualifikaion

personal de specialitate

Material

Material necesar

• Surubelnita Torx dimensiune 20
• Șurubelniță cu cap plat, dimensiune 0
• Suflantă de aer cald cu control al temperaturii
  • Dacă este disponibil, duză de reducere atașabilă pentru încălzire țintită
• Curățare/solvent pentru îndepărtarea reziduurilor adezive
• mănuși de protecție

procedură

Răcirea și oprirea

• Pe ecran de bază, atingeţi butonul de funcţie ().
  → Dispozitivul se răcește până când temperatura este mai mică decât temperatura de răcire. Apoi, unitatea se oprește.

• Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.

Deschideți fața

• Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.

Scoateți placa și controlerul dispozitivului

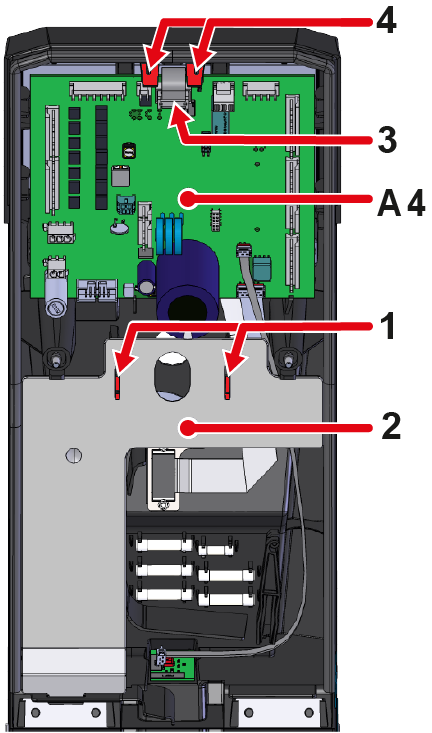

• Strângeți clemele de montare (①) împreună pentru a scoate capacul cablului (②).
• Deconectați conectorul (③) de pe placa de unitate GIF-61 (A_4).
• Apăsați curelele de montare GIF-61 (A_4) (④) spre exterior. Apoi ridicați placa de circuit și pliați-o înapoi.
  • Conexiunile de conectare de pe placa de circuit nu trebuie să fie deconectate.

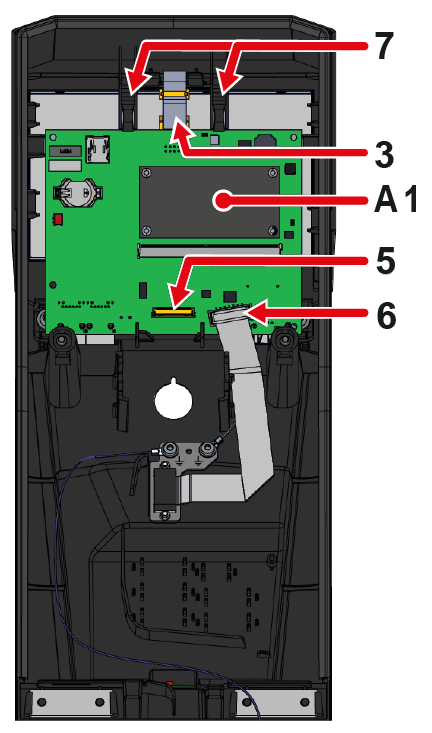

• Deconectați conexiunea mufei (⑤) de pe afișaj (A_2) la controlerul USR-61 (A_1).
  • Deblocați conectorul de pe afișaj, de exemplu cu o șurubelniță plană, înainte ca cablul să poată fi scos.
• Deconectați conectorul (⑥) de la cablul „HB” la controlerul USR-61 (A_1).
• Împingeți curelele de montare a controlerului USR-61 (A_1) (⑦) spre exterior. Apoi ridicați placa de circuit.
  • Conexiunile conectorului de pe controlerul USR-61 (A_1) nu trebuie deconectate.

Înlocuiți ecranul tactil

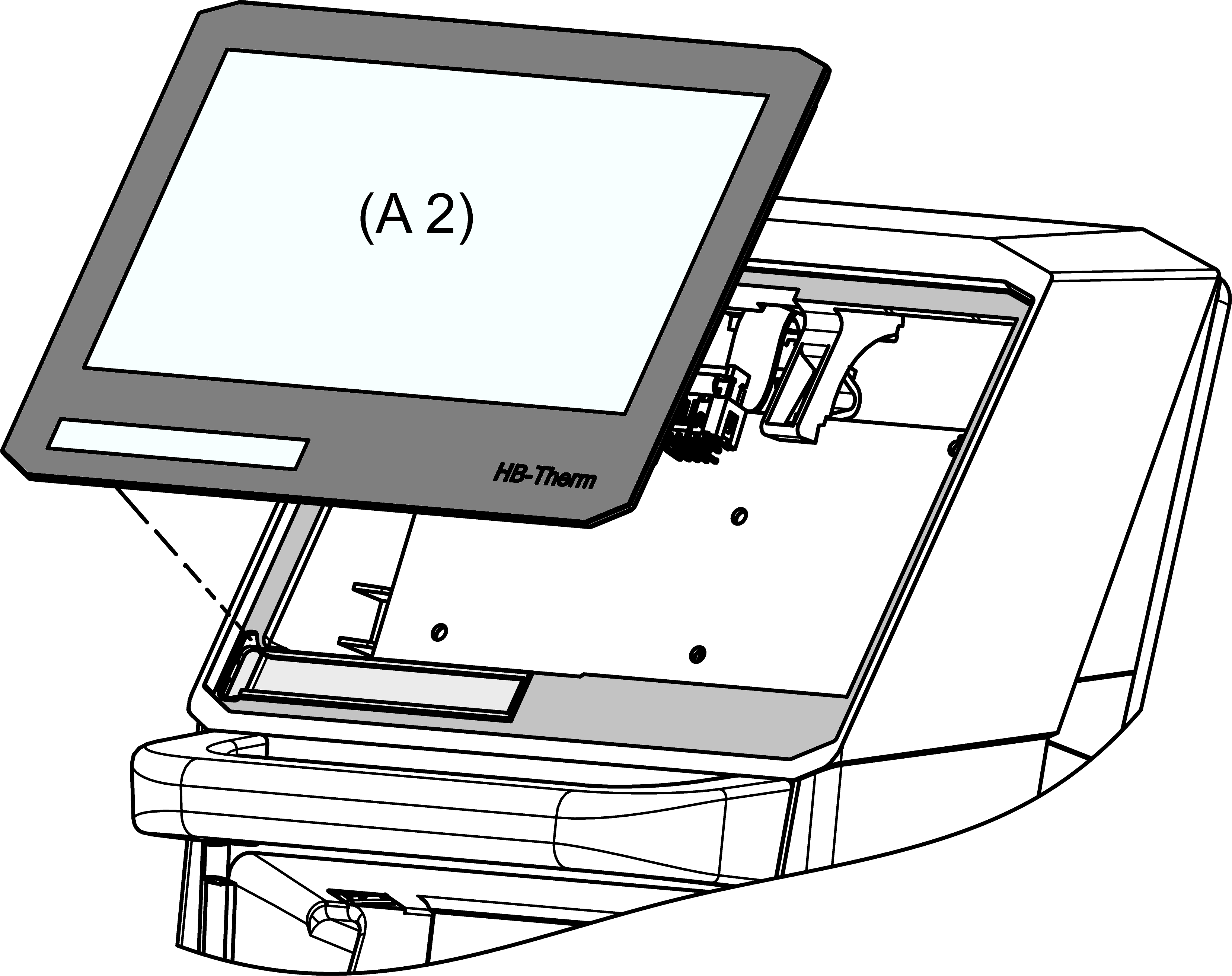

• Încălziți suprafața adezivă a ecranului tactil (A_2) pentru a înmuia adezivul. Împingeți ecranul tactil din interior spre exterior pentru a-l scoate. Se recomandă să începeți din colțul din dreapta sus (vedere de sus din exterior). Adezivul se desprinde treptat până când ecranul tactil poate fi îndepărtat complet.
  • Asigurați-vă că temperatura nu depășește 100 °C la încălzire.
  • Asigurați-vă că aerul cald este îndreptat spre spațiul dintre ecranul tactil și carcasa din plastic.
• Îndepărtați reziduurile adezive de pe suprafața carcasei frontale cu o curățare adecvată/solvent.
  • Asigurați-vă că suprafața adezivă este curată și fără grăsime.
• Scoateți folia protectoare de pe suprafața adezivă a noului ecran tactil (A_2).
• Introduceți un nou ecran tactil (A_2) și apăsați ferm marginea exterioară/suprafața. Apoi apăsați în jos din spate și opuneți-l din exterior.
• Introduceți eticheta tipului de dispozitiv în slotul corespunzător din spatele ecranului tactil (A_2).

Instalați placa de dispozitiv și controlerul

• Introduceți controlerul USR-61 (A_1) în locașurile furnizate.
  • Asigurați-vă că curelele de montare (⑦) sunt fixate în poziție.
• Conectați conectorii (③, ⑤, ⑥) înapoi în controlerul USR-61 (A_1).
• Introduceți placa dispozitivului GIF-61 (A_4) în locașurile corespunzătoare.
  • Asigurați-vă că curelele de montare (④) sunt fixate în poziție.
• Conectați conectorul (③) înapoi la placa de unitate GIF-61 (A_4).
• Introduceţi capacul cablului (②) în locaşurile corespunzătoare.
  • Asigurați-vă că clemele de montare (①) sunt blocate în poziție.

Închideți fața

• Îndoiți partea din față și fixați 2x șuruburi Torx.

Verificare funcţie

• Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
• Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.

oprirea

• Oprirea aparatului utilizând butonul I/O ().
  → Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
• Opriți întrerupătorul principal (QS 1).
