scop

Înlocuirea ventilatorului 12 V (EV 1)

calificare

personal de specialitate

Material

Poz.DenumireArticolNumără
01ventilator de 12 V, 0,6 mT287381

Material necesar

  • Surubelnita Torx, dimensiune 20

procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

Răcirea și opriți unitatea

  • Pe ecran de bază, atingeţi butonul de funcţie ().
    → Dispozitivul se răcește până când temperatura este mai mică decât temperatura de răcire. Apoi, unitatea se oprește.

Deschideți fața

  • Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.
  • Scoateți capacul de protecție din carcasa electrică prin scoaterea șuruburilor Torx.

Schimb

NOTĂŢĂ!

Când înlocuiți ventilatorul, este recomandat să curățați și covorașul filtrului de aer (T29407, T28733) de pe partea inferioară a dispozitivului și să îl înlocuiți dacă este necesar. Faceți clic aici...

  • Scoateți conectorul X24 de pe placa dispozitivului GIF-61 și scoateți-l complet.

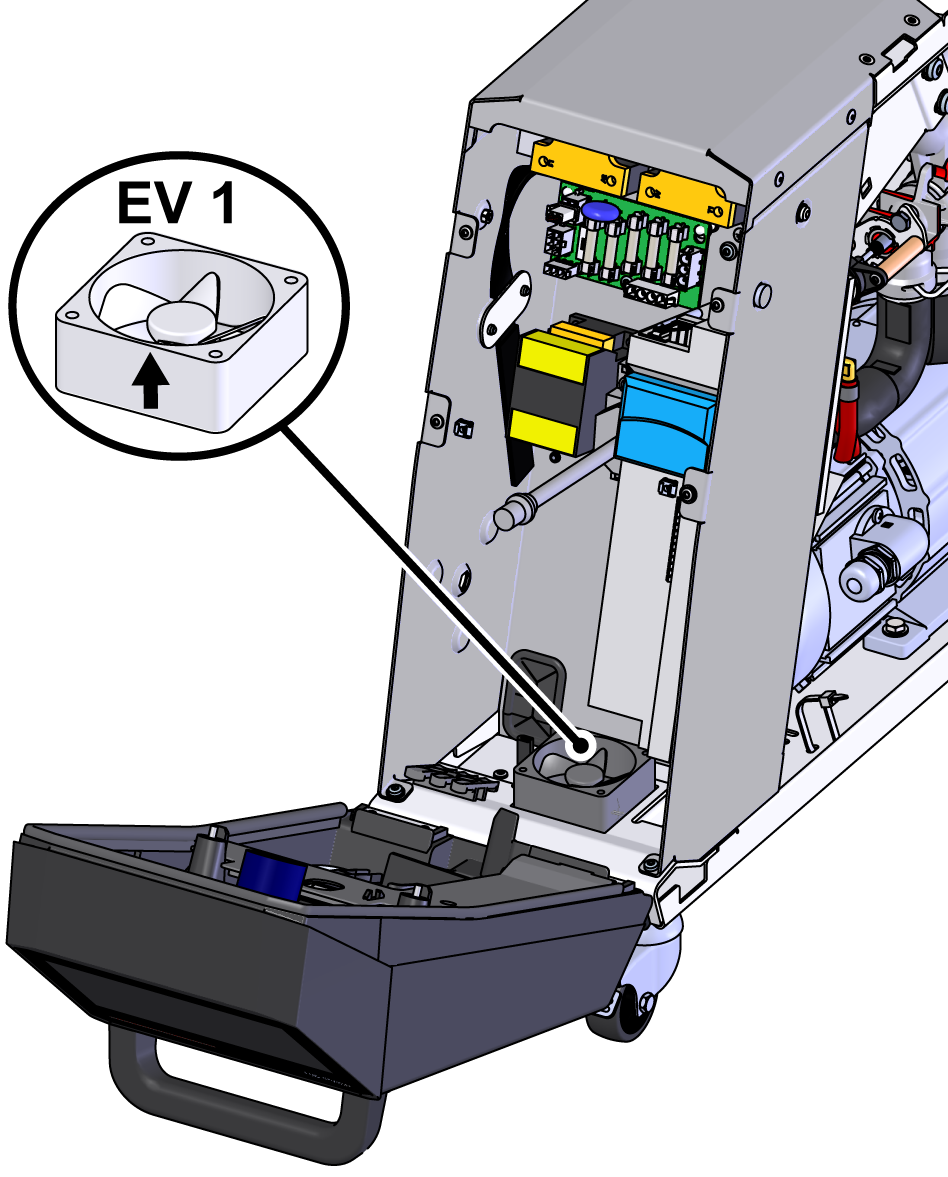

  • Scoateți ventilatorul
    • Rețineți că nu există niciuna dintre șuruburile de montare pe ventilator. Ventilatorul este atașat numai la carcasa electrică prin capacul de protecție.
  • Instalați un ventilator nou.
    • Asigurați-vă că fluxul de aer este îndreptat spre interiorul unității (consultați săgeata de pe carcasa ventilatorului).
  • Direcționați conectorul X24 pe placa de unitate GIF-61 și conectați-o.

Închideți fața

  • Montați capacul de protecție în jurul carcasei electrice și fixați-l cu șuruburi Torx.
  • Îndoiți partea din față și fixați 2x șuruburi Torx.

porniţi unitatea şi verificaţi funcţia

  • Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.
  • Resetarea intervalului de întreţinere al componentei înlocuite (→ Programul de întreţinere).

Oprirea aparatului

  • Oprirea aparatului utilizând butonul I/O ().
    → Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
  • Opriți întrerupătorul principal (QS 1).
