scop

Înlocuirea supapei de răcire 1 (M 3)

calificare

Personal de specialitate

Material

Poz.DenumireArticolNumără
01Supapă de răcire 1T289341

Material necesar

  • Surubelnita Torx dimensiune 20

Procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

Răcirea și golirea dispozitivului

  • Pe ecran de bază, atingeţi butonul de funcţie ().
  • Pe ecran de bază, atingeţi butonul funcţie ().
    → Unitatea se răcește și golește matrița înainte de a o opri.

Oprirea aparatului și scoaterea capacelor

  • Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.
  • Scoateți alimentarea cu apă de răcire (conexiune C).
  • Scoateți capacele de pe unitate (→Deschideți unitatea).
  • Deschideți clapeta de comandă de pe peretele din spate al dispozitivului (→ Deschideți unitatea).

Înlocuirea supapei de răcire

  • Scoateți cablul de la supapa de răcire.
  • Scoateți șuruburile de montare de la supapa de răcire la modulul de apă de răcire de două ori.

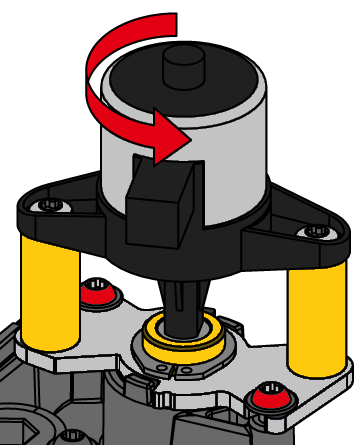

  • Rotiți și extindeți supapa de răcire.

ATENȚIE - Instalare necorespunzătoare!

Piesele de schimb sunt livrate cu pistoane de supapă care nu sunt complet extinse. Pistonul supapei se poate fixa. De aceea:

  • Nu instalați niciodată supapa cu pistonul supapei complet extins (fig.).

  • Introduceți cu atenție noua supapă de răcire.
  • Rotiți supapa de răcire în poziția finală și fixați-o cu 2x șuruburi Torx.
    • Nu depășiți cuplul de strângere - omologul este fabricat din plastic (PPS)
  • Conectați cablul la supapa de răcire.

Verificaţi etanşeitatea şi funcţia

  • Conectați sursa de apă de răcire (conexiune C).
  • Conectați fișa de alimentare și comutați comutatorul principal (QS 1).

NOTĂŢĂ!

Setaţi profilul de utilizator la „întreţinere” pentru a accesa parametrii. Click aici....

  • Selectaţi [Service] > [Parametri] > [Răcire] > [Motoare Pas Cu Pas] > [Poziţionare KV1].
  • Schimbați poziția și verificați dacă apa de răcire curge sau nu:
    • 0% = supapă complet închisă
    • 100% = supapă complet deschisă
  • Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.

Oprirea aparatului și instalarea capacelor

  • Oprirea aparatului utilizând butonul I/O ().
    → Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
  • Opriți întrerupătorul principal (QS 1).
  • Re-atașați capacele de la unitate (→Deschideți unitatea).
