Înlocuirea traductorului de sunet (BB 1, BB 2)

calificare

personal de specialitate

Material

Poz.DenumireArticol

Numără

T28986

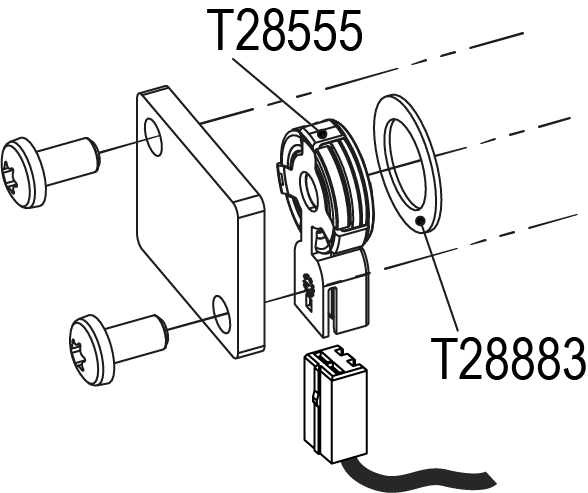

01Traductor de sunet 180° CT285551
02Etanșare PTFE 16x24x1T288831

Material necesar

  • cheie cu capăt deschis, dimensiune 10
  • Surubelnita Torx, dimensiune 30

Ghid video

Urmați linkul de cod QR pentru a viziona videoclipul YouTube.

Procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

Răcirea și scurgerea

  • Pe ecran de bază, atingeţi butonul de funcţie ().
  • Pe ecran de bază, atingeţi butonul funcţie ().
    → Unitatea se răcește și golește matrița înainte de a o opri.

Verificați și opriți presiunea

  • Selectaţi [Afişare] > [Valori Reale] > [Presiune Sistem].
    → Presiunea sistemului trebuie să afișeze bara de 0,0 (± 0,1).
  • Presiunea indicată de manometru trebuie să fie de 0,0 (+0,3) bar.

  • Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.

Scoateți capacele

Schimb

  • Scoateți cablul de pe traductorul de sunet () T28555.
  • Scoateți 2 șuruburi Torx și scoateți Capacele.
  • Înlocuiți traductorul de sunet (T28555) și sigiliul (T28883).
  • Montați Capace și înșurubați în poziție 2x șuruburi Torx cu 12 Nm.
  • Conectați cablul la traductorul de sunet () T28555.

Verificaţi etanşeitatea şi funcţia

  • Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
  • Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.

Măsurarea debitului de calibrare

  • Funcționați unitatea în funcționare normală la 40°C timp de cel puțin 10 minute.
  • Selectaţi [Service] > [Calibrare] > [Flow] > [Debit Offset (intern)].
    • Setați parametrii la 2 l/min.
  • Închideți supapa de închidere între Conductă principală și retur și așteptați 1 minut.
  • Citiți debitul curent.
  • Setați parametrii [Offset debit (intern)] conform următorului calcul:
    • Decalaj nou = 2 L/min — „debit curent” [debit].
  • Deschideți supapa de închidere.

Verificați calibrarea

Pericol de calibrare incorectă

Calibrarea incorectă poate cauza funcționarea defectuoasă a dispozitivului. De aceea:

  • Verificați calibrarea
  • Funcționați unitatea la 40° C timp de cel puțin 10 minute în modul normal.
  • Închideți supapa de închidere între Directă principală și Conductă de retur.
    • Debitul scade la 0 l/min și mesajul de alarmă „Debit zero” este întârziat.

Oprirea și instalarea capacelor

  • Oprirea aparatului utilizând butonul I/O ().
    → Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
  • Opriți întrerupătorul principal (QS 1).
  • Re-atașați capacele de la unitate (→Deschideți unitatea).
