назначение

замена электрического контактора (KM 1)

квалификация

электрики

Материал

Поз.ИмястатьиПодсчитать
T24426Т24427T24683
01

Шютц K3-10, 24 VAC

T244261--
02

Schütz K3-18, 24 VAC

T24427-1-
03

Schütz K3-32, 24 VAC

Т24683--1

необходимый материал

  • Отвертка Torx размер 20
  • Отвертка с плоской головкой, размер 3

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и выключите устройство

  • На базовом экране нажмите функциональную кнопку ().
    → Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Откройте переднюю часть

  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.
  • Снимите защитную крышку в корпусе электрооборудования, открутив винты Torx.

Обмен

  • Убедитесь, что вся маркировка кабелей легко читается.

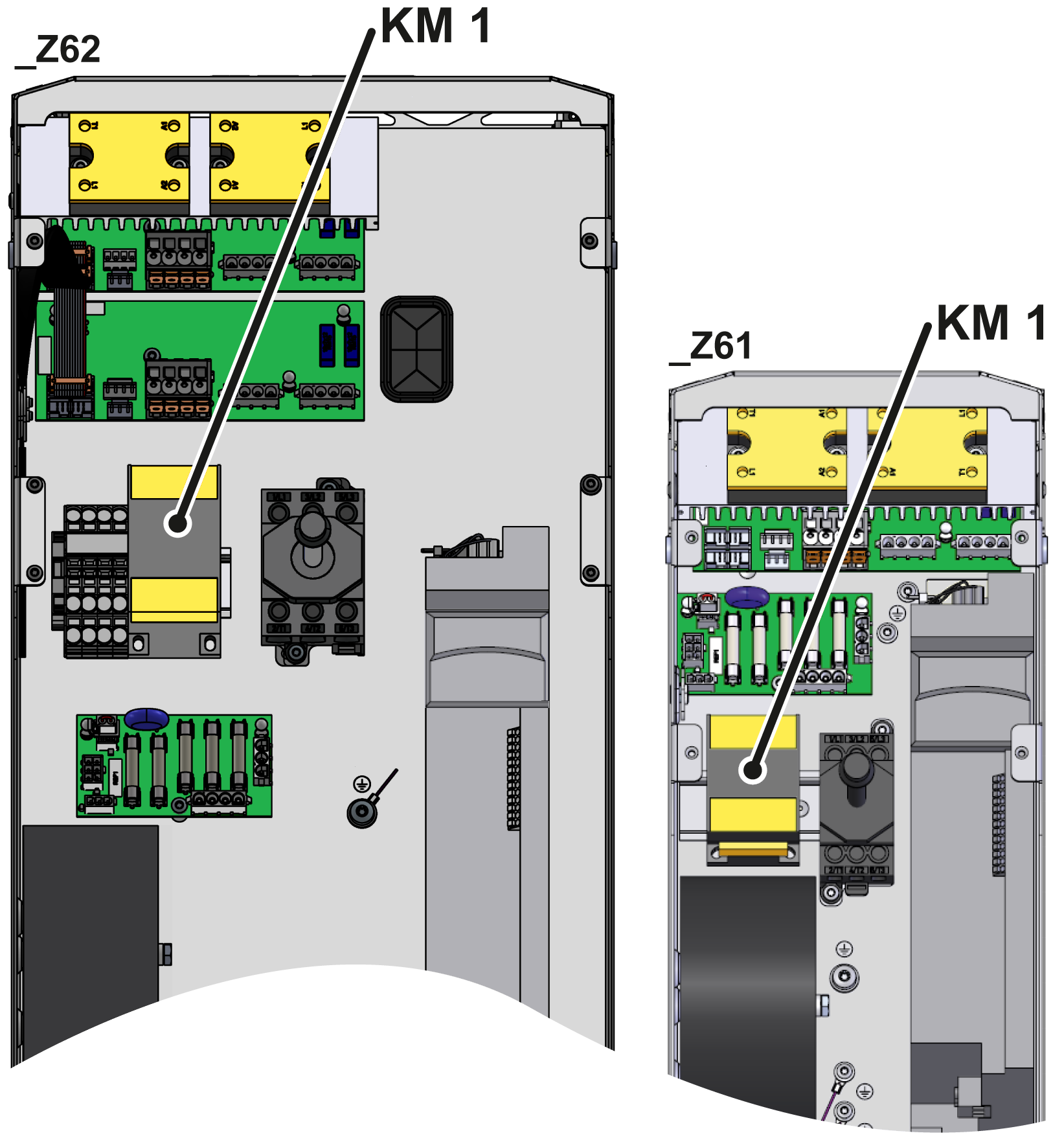

  • все кабели от клемм контактора KM_1.
  • Снимите протектор с поручня шляпы.
    • Отпустите замок в нижней части контактора с помощью шлицевой отвертки.
    • После отпускания слегка наклоните контактор и снимите его с направляющей.
  • Проверьте, подходит ли новый контактор для использования по назначению (сравните технические характеристики).
  • Установите новый контактор на шляпной рейке.
    • Держите протектор так, чтобы замок был направлен вниз. Затем положите его на поручень шляпы и нажимайте, пока не услышите «щелчок».
    • Убедитесь, что контактор надежно и правильно установлен на штанге шляпы.
  • Подключите кабель к нужным клеммам в соответствии с электрической схемой (электрической схемой), нажмите здесь... ).
    • Убедитесь, что нет заклинивания изоляции кабеля и что контакт кабеля в нужной соединительной камере плоский.
    • Затяните кабельные соединения с крутящим моментом 10 Нм.
  • Выполните визуальное испытание и испытание на растяжение.
    • Убедитесь, что все кабельные соединения надежно закреплены и правильно изготовлены в соответствии с электрической схемой.

закрыть переднюю часть

  • Установите защитную крышку на корпус электрооборудования и закрепите ее винтами Torx.
  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте функции

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.
  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
