цель

Замена датчика давления (BP 1, BP 2, BP 3)

квалификация

квалицитарный фонал

Материал

Посты.ИмястатьиКоличество

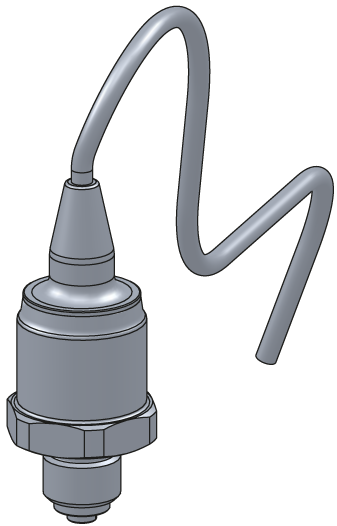

01Датчик давления 0-25 барT25305-X1
02Уплотнительное кольцо FPM 7.5x2 (опционально)T286621

Необходимый материал

  • Отвертка Torx размер 20
  • кабельная стяжка

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и опорожнение устройства

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    → Перед выключением устройство охлаждается и опорожняет форму.

Проверьте давление и выключите устройство

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    → Давление в системе должно отображаться на уровне 0,0 (±0,1) бар.
  • Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Снимите крышки и откройте переднюю часть

  • Снимите крышки с устройства (Откройте устройство→).
  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.

Поменяйте

  • Отсоедините кабель датчика давления (BP 1, BP 2, BP 3 3) на плате устройства GIF-61 и полностью отсоедините кабель.
    • датчик давления BP 1 → слот X31.1
    • Датчик давления BP 2 → слот X31.2
    • датчик давления BP 3 → слот X 31.3
  • Открутите винт Torx и снимите монтажную пластину.
  • Снимите датчик давления.
  • Очистите установочное пространство датчика давления, в частности канавку под уплотнительное кольцо.
  • Вставьте новое уплотнительное кольцо (T28662) в канавку.
  • Установите новый датчик давления (T28555) и кронштейн и закрепите винт Torx с крутящим моментом 2 Нм.
    • Не превышайте момент затяжки — аналог изготовлен из пластика (PPS)
  • Проложите и подключите кабель от датчика давления к плате устройства GIF-61.
    • датчик давления BP 1 → слот X31.1
    • Датчик давления BP 2 → слот X31.2
    • датчик давления BP 3 → слот X 31.3
  • Переустановите снятые кабельные стяжки или замените их новыми.
  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте калибровку

ВНИМАНИЕ — Неправильная калибровка опасна!

Неправильная калибровка может привести к неисправности устройства. Вот почему:

  • Проверьте калибровку
  • Подключите штекер питания и включите Главный переключатель (QS 1).
  • Убедитесь, что устройство бесконтактное. Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.
  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    • Давление в системе должно составлять 0,0 (±0,1) бар.
    • Если отклонение составляет >0,1 бар, датчики давления должны быть откалиброваны.

Откалибруйте датчик давления

В случае больших линейных ошибок отдельные датчики давления можно откалибровать.

ОБРАТИТЕ ВНИМАНИЕ!

Установите профиль пользователя на «Алименты», чтобы получить доступ к параметрам. Нажмите здесь...

  • Выберите [Сервис] > [Калибровка] > [Давление] > [Датчик давления 1 — смещение 1]/[Датчик давления 2 — смещение]/[Смещение датчика давления 3].
    • Задайте смещение соответствующим образом.
  • Повторите процесс проверки.

Проверьте герметичность и функции

  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить устройство и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
