T28494: сенсорный экран

цель

обмен Touchscreen 7" IPS 180x129 (A 2)

Квалификация

профессиональный персонал

Материал

Необходимый материал

• Отвертка Torx размер 20
• Отвертка с плоской головкой, размер 0
• Вентилятор горячего воздуха с регулировкой температуры
  • При наличии съемное редукционное сопло для целенаправленного нагрева
• Очиститель/растворитель для удаления остатков клея
• защитные перчатки

приступить к выполнению следующих действий

Охлаждение и выключение

• На базовом экране нажмите функциональную кнопку ().
  → Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

• Выключить главный выключатель (QS 1), вытащить штекер питания.

Откройте переднюю часть

• Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.

Снимите плату устройства и контроллер

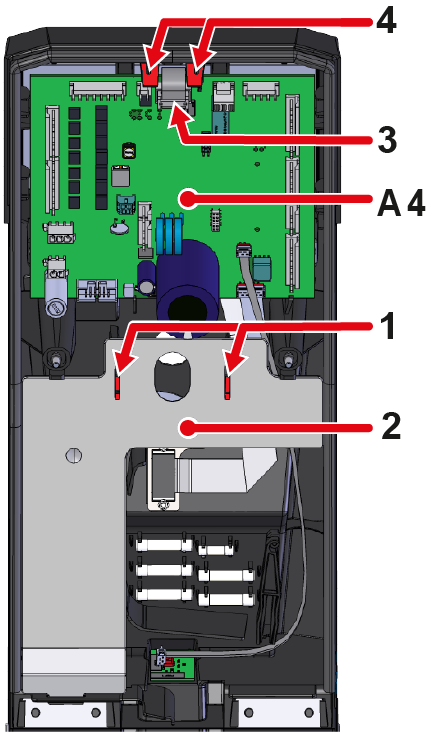

• Сожмите крепежные зажимы (①) вместе, чтобы снять крышку кабеля (②).
• Отсоедините разъем (③) от платы устройства GIF-61 (A_4).
• Нажмите крепежные ремни GIF-61 (A_4) (④) наружу. Затем выньте печатную плату и сложите ее обратно.
  • Штекерные соединения на печатной плате не нужно отключать.

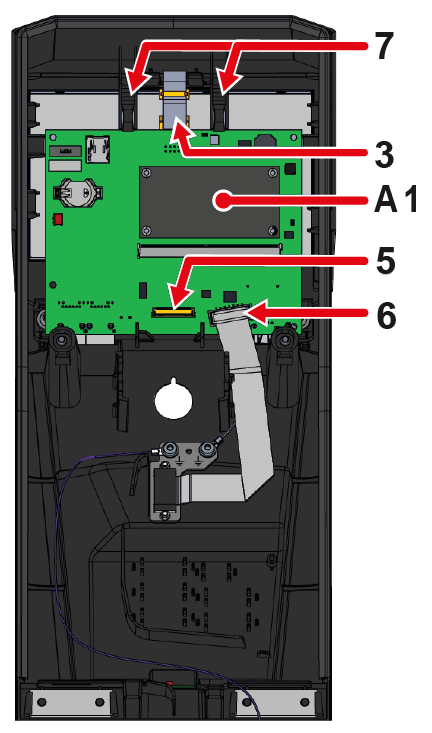

• Отсоедините штекерное соединение (⑤) от дисплея (A_2) к контроллеру USR-61 (A_1).
  • Разблокируйте разъем на дисплее, например, с помощью плоской отвертки, прежде чем отсоединить кабель.
• Отсоедините разъем (⑥) от кабеля «HB» к контроллеру USR-61 (A_1).
• Выдвиньте крепежные ремни контроллера USR-61 (A_1) (⑦) наружу. Затем снимите печатную плату.
  • Штекерные соединения контроллера USR-61 (A_1) не нужно отключать.

Замените сенсорный экран

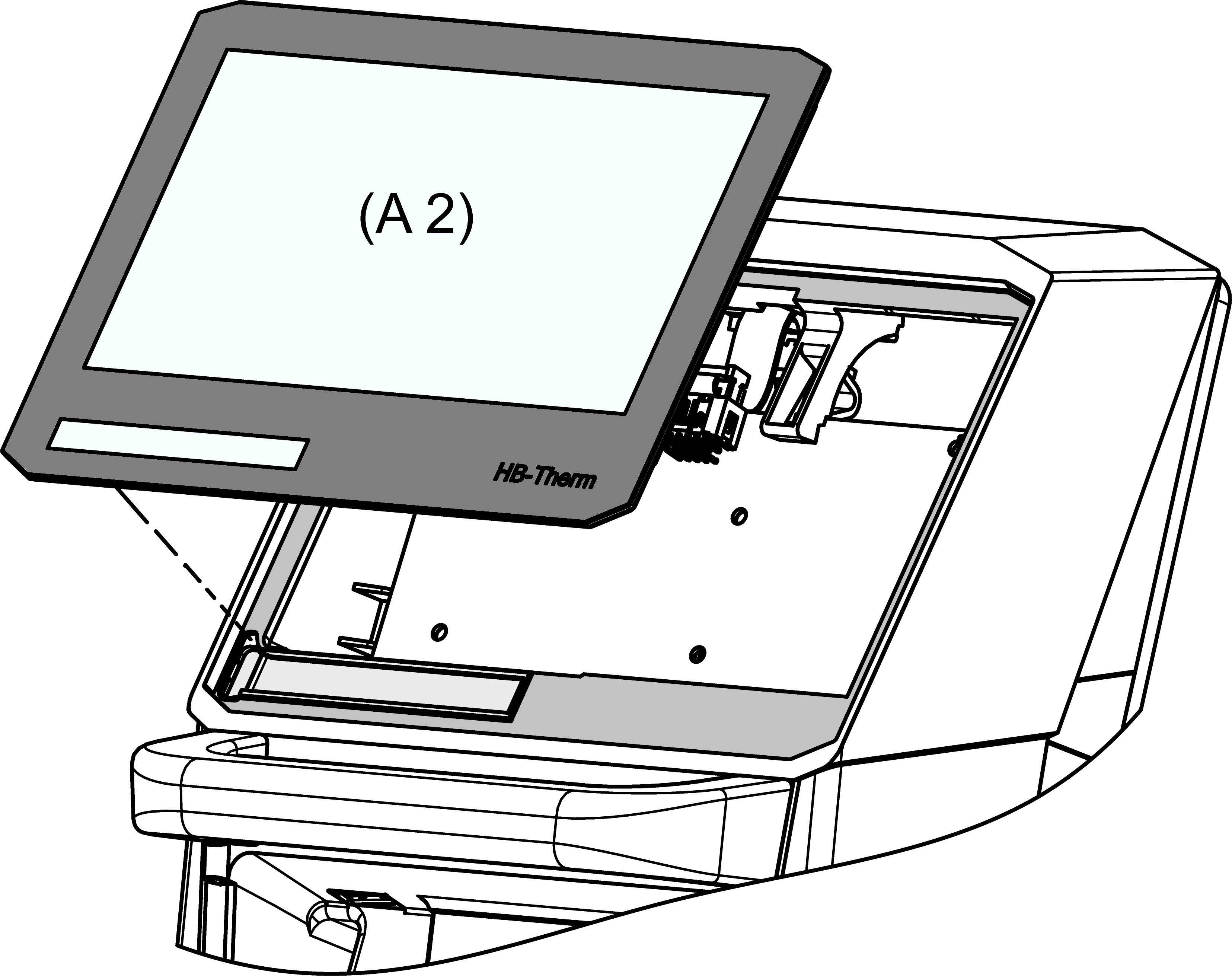

• Нагрейте клейкую поверхность сенсорного экрана (A_2), чтобы размягчить клей. Нажмите на сенсорный экран изнутри, чтобы снять его. Рекомендуется начинать с верхнего правого угла (вид сверху снаружи). Клей постепенно удаляется, пока сенсорный экран не будет полностью удален.
  • При нагревании следите за тем, чтобы температура не превышала 100 °C.
  • Убедитесь, что горячий воздух направлен в зазор между сенсорным экраном и пластиковым Корпусом.
• Удалите остатки клея с поверхности передней части Корпуса подходящим чистящим средством или растворителем.
  • Убедитесь, что клейкая поверхность чистая и на ней нет жира.
• Удалите защитную пленку с клейкой поверхности нового сенсорного экрана (A_2).
• Вставьте новый сенсорный экран (A_2) и плотно нажмите на внешний край/поверхность. Затем нажмите кнопку сзади и надавите на нее с внешней стороны.
• Вставьте этикетку типа устройства в соответствующий слот на задней панели сенсорного экрана (A_2).

Установите плату устройства и контроллер

• Вставьте контроллер USR-61 (A_1) в предусмотренные углубления.
  • Убедитесь, что крепежные ремни (⑦) защелкнуты на месте.
• Подключите разъемы (③, ⑤, ⑥) обратно к контроллеру USR-61 (A_1).
• Вставьте плату устройства GIF-61 (A_4) в соответствующие углубления.
  • Убедитесь, что крепежные ремни (④) защелкнуты на месте.
• Снова подключите разъем (③) к плате устройства GIF-61 (A_4).
• Вставьте крышку кабеля (②) в соответствующие углубления.
  • Убедитесь, что крепежные зажимы (①) зафиксированы на месте.

закрыть переднюю часть

• Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте функции

• Подключите штекер питания и включите главный выключатель (QS 1).
• включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить

• Выключить устройство с помощью кнопки ввода-вывода ().
  → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
• Выключить главный выключатель (QS 1).
