назначение

Замена контроллера USR-61 (A 1)

квалификация

кливацитарный фонарил

Материал

Поз.ИмястатьиПодсчитайте

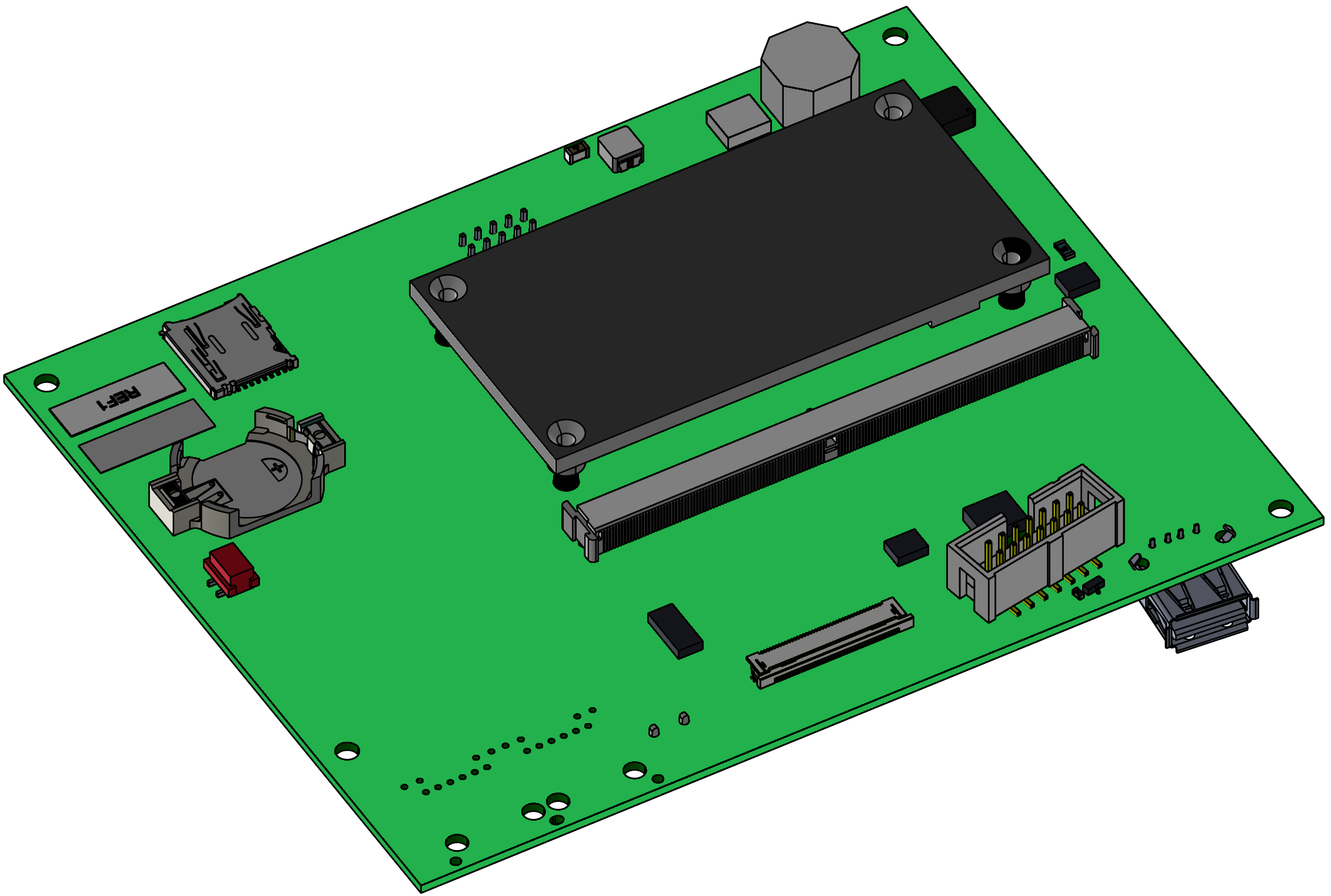

01Контроллер USR-61T285001

Необходимый материал

  • Отвертка Torx размер 20
  • Отвертка с плоской головкой, размер 0

Видеогид

Перейдите по ссылке с QR-кодом, чтобы посмотреть видео на YouTube.

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и выключите устройство

  • На базовом экране нажмите функциональную кнопку ().
    → Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Откройте переднюю часть

  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.

Замените

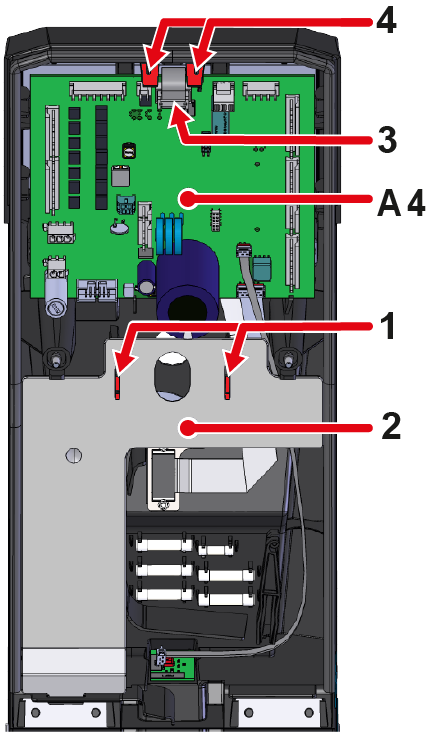

  • Скрепите крепежные зажимы (①) и снимите крышку кабеля (②).
  • Отсоедините разъем (③) на плате устройства GIF-61 (A_4).
  • Выдвиньте крепежные ремни (④) платы устройства GIF-61 (A_4) наружу. Теперь плату можно поднимать и складывать назад.
    • Разъемы на печатной плате не нужно снимать.

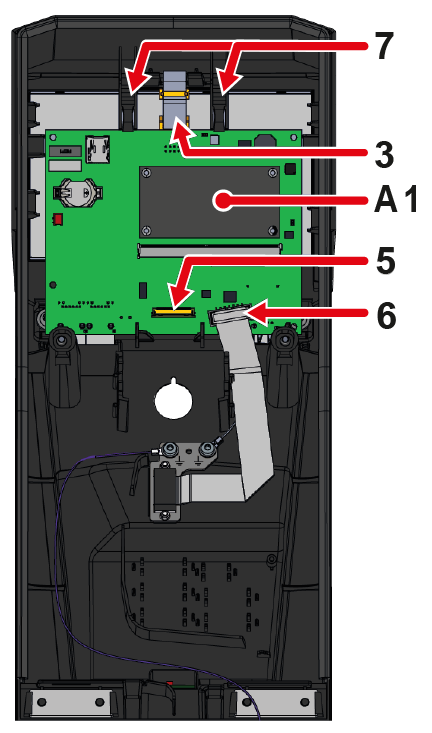

  • Отсоедините кабельное соединение (⑤) от дисплея (A 2) контроллера USR-61 (A_1).
    • Разъем на дисплее должен быть разблокирован (например, плоской отверткой), прежде чем отсоединить кабель.
  • Отсоедините разъем (⑥) от разъема HB CAN (X79) на контроллере USR-61 (A_1).
  • Выдвиньте крепежные ремни контроллера USR-61 (A_1) (⑦) наружу. Теперь печатную плату можно снять.
    • Отсоедините кабель заземления от задней части платы.
  • Подключите кабель заземления к задней панели нового контроллера USR-61 (A_1).
  • Вставьте контроллер USR-61 (A 1) в соответствующие углубления.
    • Убедитесь, что крепежные ремни (⑦) зафиксированы на месте.
  • Снова подключите разъемы (③, ⑤, ⑥) к контроллеру USR-61 (A_1).
    • Убедитесь, что все разъемы правильно подключены.
  • Вставьте плату устройства GIF-61 (автомагистраль A4) в соответствующие углубления
    • Проверьте, зафиксированы ли крепежные ремни (④) на месте.
  • Снова подключите разъем (③) к плате устройства GIF-61 (A_4).
  • Вставьте крышку кабеля (②) в соответствующие углубления.
    • Убедитесь, что крепежные зажимы (①) зафиксированы на месте.

закрыть переднюю часть

  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте функции

  • Подключите штекер питания и включите главный выключатель (QS 1).
    • Устройство выполняет автоматическое обновление программного обеспечения.
  • Проверьте часовой пояс, дату и время и при необходимости установите их правильно.

ОБРАТИТЕ ВНИМАНИЕ!

Данные конфигурации и калибровки хранятся на плате устройства GIF-61 (A_4) и поэтому не теряются при замене контроллера USR-61 (A_1).

  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.
  • Проверьте функции устройства (правила, определяющие желаемое целевое значение)
  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
