Замена заправочного насоса SAP 20 bar, 120 VAC (M 2)

квалификация

квалицитарный профессионал

Материал

Поз.ИмястатьиКоличество
Т28645-1T28645-2
01заправочный насос 20 бар, 120 В переменного токаT2866111
02Носитель для HB-100*ZL (в собранном виде)T288491-
03Держатель для HB-140/160 (в собранном виде)T28648-1
04Сумка для хранения (в собранном виде)T2865222
05резьбовая вставка (в сборе)T2158222
06Винт Torx M4x6 (в собранном виде)Б198354722
07Угловое сопло для шланга (в собранном виде)Т2866011

Необходимый материал

  • Отвертка Torx размер 20
  • шлицевая отвертка

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и опорожнение устройства

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    → Перед выключением устройство охлаждается и опорожняет форму.

Проверьте давление и выключите устройство

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    → Давление в системе должно отображаться на уровне 0,0 (±0,1) бар.
  • Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.
  • Снимите крышки с устройства (Откройте устройство→).

Замена заправочного насоса

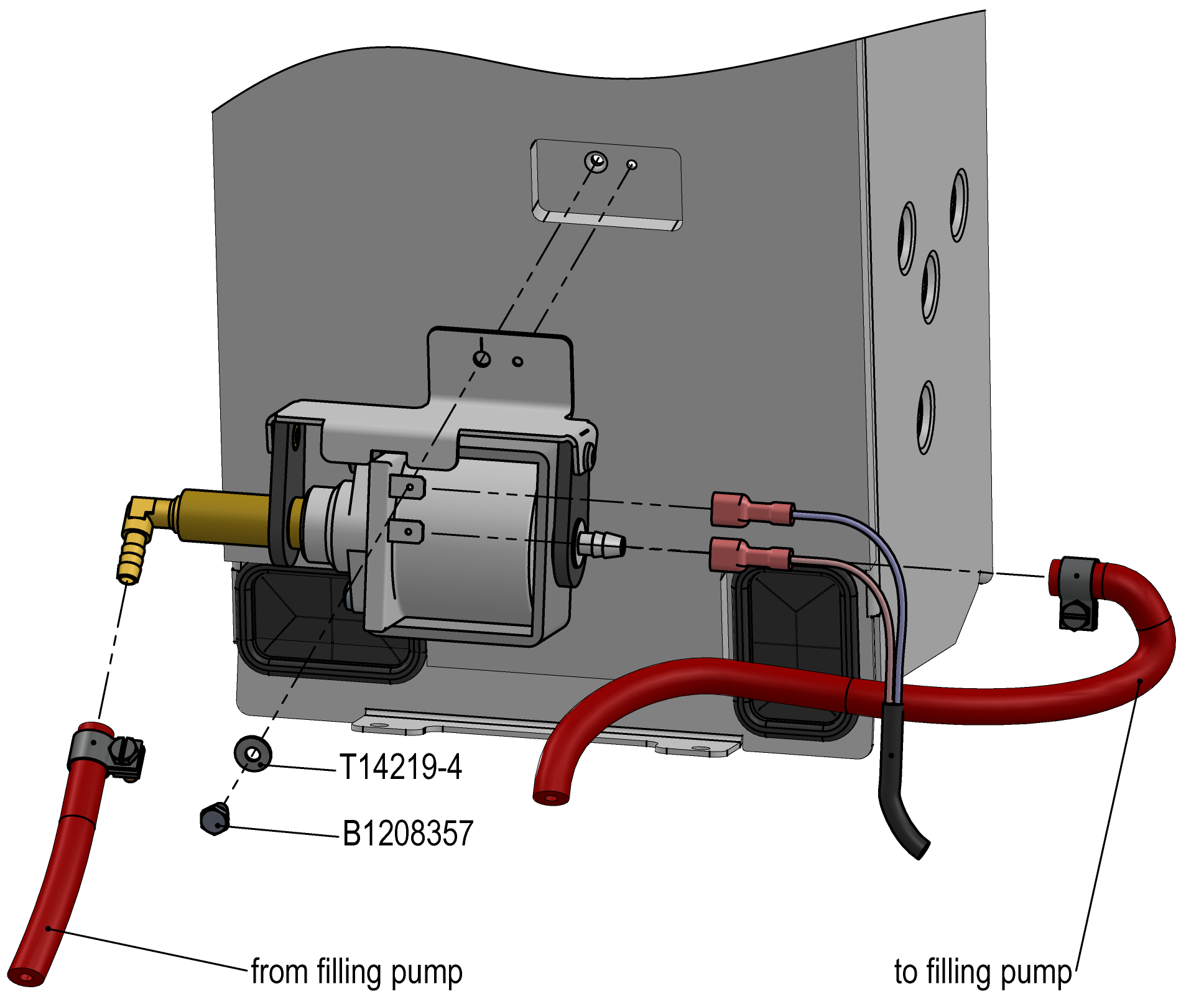

  • Снимите крепежный винт на заправочный насос с кронштейном.
  • Отсоедините соединительный кабель от заправочного насоса.
  • Отпустите хомуты и снимите силиконовые шланговые магистрали с заправочного насоса.

ОБРАТИТЕ ВНИМАНИЕ!

Убедитесь, что заглушки и силиконовые шланги чистые и не содержат загрязнений. При необходимости замените поврежденный силиконовый шланг (можно приобрести в качестве опции).

  • Установите силиконовые шланги на новый заправочный насос.
  • Подключите соединительный кабель к заправочному насосу.
  • Зафиксируйте заправочный насос с кронштейном в соответствующем положении с помощью винта и шайбы.

ХБ-100З61*ЗЛ (Т28645-1)


ХБ-140/160З61 (Т28645-2)

Проверьте герметичность и функции

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить устройство и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
