назначение

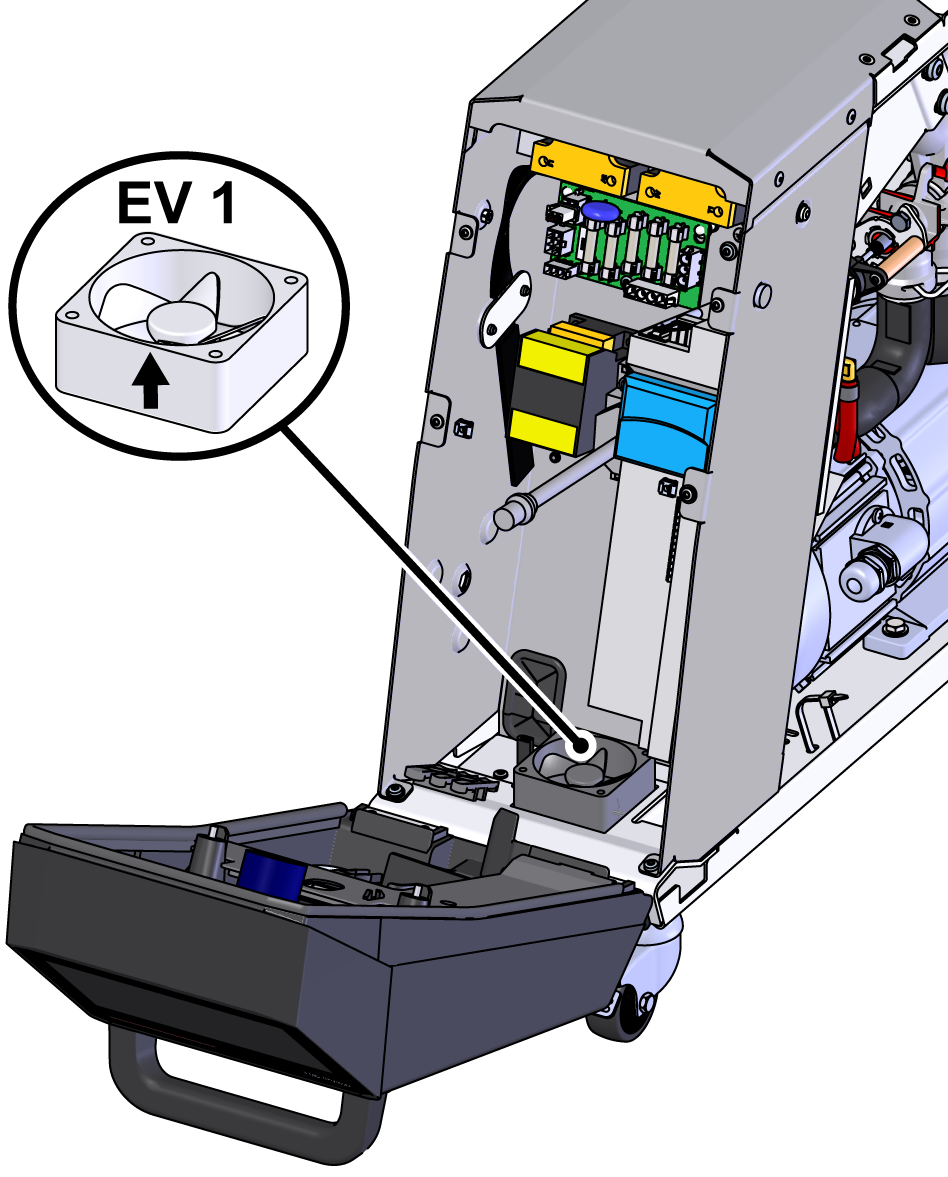

замена вентилятора 12 V (EV 1)

квалификация

профессиональный персонал

Материал

Должность.ИмястатьиКоличество
0,112-вольтовый вентилятор, 0,6 мТ287381

Необходимый материал

  • Отвертка Torx, размер 20

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и выключите устройство

  • На базовом экране нажмите функциональную кнопку ().
    → Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

Откройте переднюю часть

  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.
  • Снимите защитную крышку в корпусе электрооборудования, открутив винты Torx.

Обмен

ОБРАТИТЕ ВНИМАНИЕ!

При замене вентилятора рекомендуется также очистить коврик воздушного фильтра (T29407, T28733) в нижней части устройства и при необходимости заменить его. Нажмите здесь...

  • Снимите разъем X24 на плате устройства GIF-61 и полностью удалите его.
  • Снимите вентилятор
    • Обратите внимание, что на вентиляторе нет крепежных винтов. Вентилятор крепится к корпусу электрооборудования только через защитную крышку.
  • Установите новый вентилятор.
    • Убедитесь, что поток воздуха направлен внутрь устройства (см. стрелку на корпусе вентилятора).
  • Подключите разъем X24 к плате устройства GIF-61 и подключитесь.

закрыть переднюю часть

  • Установите защитную крышку на корпус электрооборудования и закрепите ее винтами Torx.
  • Сложите переднюю часть и закрепите 2 винта Torx.

включите устройство и проверьте работу функции

  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.
  • Обнулите интервал обслуживания замененного компонента (→ график технического обслуживания).

Выключить устройство

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
