цель

Замена датчика температуры (BT 1, BT 2)

квалификация

квалицитарный факультет

Материал

Поз.ИмястатьиКоличество
01Датчик температуры Pt 1000, 1,5 мT288221

Необходимый материал

  • Отвертка Torx размер 20
  • Отвертка Torx размер 10
  • ключ рожковый, размер 10
  • Смазка (предотвращает застревание комбинаций из нержавеющей стали)

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и опорожнение устройства

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    → Перед выключением устройство охлаждается и опорожняет форму.

Проверьте давление и выключите устройство

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    → Давление в системе должно отображаться на уровне 0,0 (±0,1) бар.
  • Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Снимите крышки и откройте переднюю часть

  • Снимите крышки с устройства (Откройте устройство→).
  • Откройте служебную заслонку на задней стенке устройства (→ Откройте устройство).
  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.

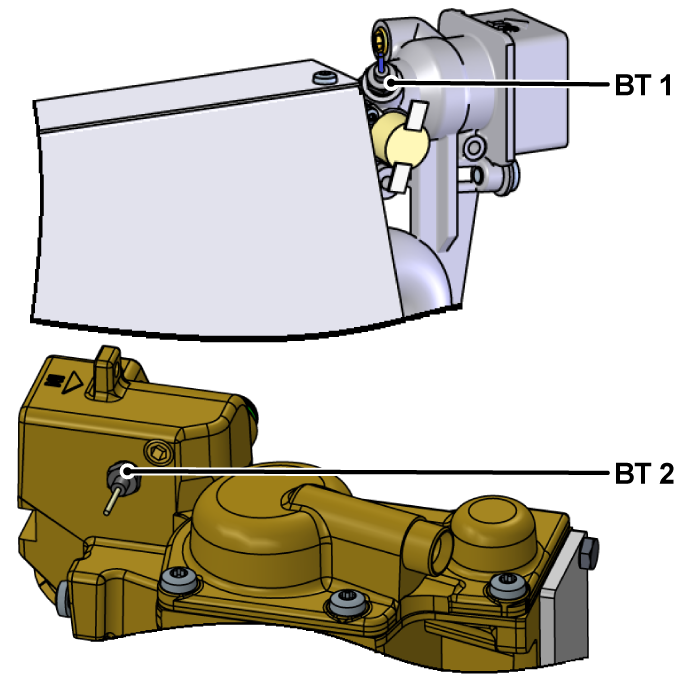

Поменяйте

  • Отсоедините кабель датчика температуры от платы устройства GIF-61 и отсоедините кабельную стяжку, чтобы полностью отсоединить кабель.
    • Датчик температуры BT 1 → слот X33.1
    • Датчик температуры BT 2 → слот X33.2
  • Для датчика температуры BT 1: снимите термостат (ST 1) для обеспечения доступности.
  • Снимите и снимите датчик температуры.


ВНИМАНИЕ!

Винтовые соединения, в частности комбинации нержавеющей стали/нержавеющей стали или стали/нержавеющей стали, имеют тенденцию застревать или застревать при длительной работе при высоких температурах. Вот почему:

  • Используйте соответствующие смазочные материалы

  • Установите новый датчик температуры и затяните его открытым ключом.
  • Перенесите маркировку кабеля со старого датчика температуры на новый.
  • С датчиком температуры BT 1: установите термостат (ST 1).
    • Убедитесь, что термостат надежно прикреплен к поверхности.

ОБРАТИТЕ ВНИМАНИЕ!

Если замененный датчик температуры загрязнен, незамененный датчик температуры следует очистить.

  • Проложите и подключите кабель от датчика температуры к плате устройства GIF-61.
    • Датчик температуры BT 1 → слот X33.1
    • Датчик температуры BT 2 → слот X33.2
  • Снова прикрепите снятые кабельные стяжки или замените их новыми.
  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте герметичность и функции

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Калибровать измерение температуры

ВНИМАНИЕ!

Опасно! Неправильная калибровка
Неправильная калибровка может привести к неисправности устройства. Вот почему:

  • Проверьте калибровку

Выключить устройство и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
