назначение

Замена привода клапана охлаждения 2 (M 4)

квалификация

квалицитарный корпус

Материал

Поз.ИмястатьиКоличество
01линейный шаговый двигатель с кронштейномT288671

Необходимый материал

  • Ключ рожковый, SW 10

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и опорожнение устройства

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    → Перед выключением устройство охлаждается и опорожняет форму.

Выключить устройство и снять крышки

  • Выключить главный выключатель (QS 1), вытащить штекер питания.
  • Снимите крышки с устройства (Откройте устройство→).

Обмен

  • Отсоедините кабель к Клапану охлаждения (M 4)
  • Дважды открутите винты, крепящие Клапан охлаждения к Корпусу.

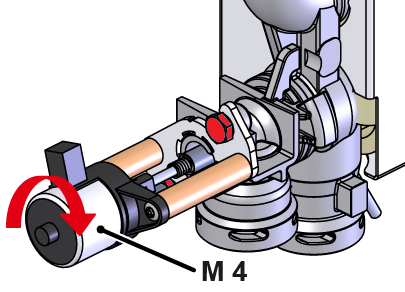

  • Поверните шаговый двигатель, слегка вытяните его и выдвиньте из муфты.
  • Вставьте новый шаговый двигатель, поверните его в конечное положение и закрепите двумя винтами.
  • Подключите кабель к Клапану охлаждения

Проверьте функции

  • Подключите штекер питания и включите главный выключатель (QS 1).

ОБРАТИТЕ ВНИМАНИЕ!

Настройте профиль пользователя на «Алименты», чтобы получить доступ к параметрам. Нажмите здесь...

  • Выберите [Сервис] > [Параметры] > [Шаговые двигатели] > [Шаговый двигатель 2] > [Позиционирование KV2]
  • Измените положение и проверьте, движется ли шаговый двигатель, включая поршень, или нет:
    • 0% = Клапан закрыт
    • 100% = Клапан открыт
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить устройство и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
