цель

Замена клапана охлаждения 1 (M 3)

квалификация

квалицитарный профессионал

Материал

Поз.ИмястатьиКоличество
01Клапан охлаждения 1T289341

Необходимый материал

  • Отвертка Torx размер 20

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и опорожнение устройства

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    → Перед выключением устройство охлаждается и опорожняет форму.

Выключить устройство и снять крышки

Замена Клапана охлаждения

  • Отсоедините кабель от Охлаждающего клапана.
  • Дважды открутите крепежные винты от клапана охлаждения к модулю охлаждающей воды.

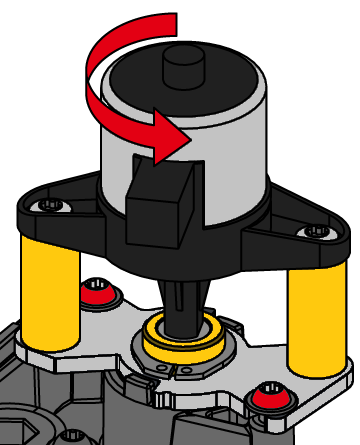

  • Поверните и удлините Клапан охлаждения.

ВНИМАНИЕ — Неправильная установка!

Запасные части поставляются с поршнями клапанов, которые не полностью удлинены. Плунжер клапана может быть скобой. Вот почему:

  • Никогда не устанавливайте клапан с полностью вытянутым поршнем клапана (рис.).

  • Осторожно вставьте новый Клапан охлаждения.
  • Поверните клапан охлаждения в конечное положение и закрепите его двумя винтами Torx.
    • Не превышайте момент затяжки — аналог изготовлен из пластика (PPS)
  • Подключите кабель к Клапану охлаждения.

Проверьте герметичность и функции

ОБРАТИТЕ ВНИМАНИЕ!

Установите профиль пользователя на «Алименты», чтобы получить доступ к параметрам. Нажмите здесь....

  • Выберите [Сервис] > [Параметры] > [Охлаждение] > [Шаговые двигатели] > [Позиционирование KV1].
  • Измените положение и проверьте, течет ли охлаждающая вода или нет:
    • 0% = Клапан полностью закрыт
    • 100% = Клапан полностью открыт
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить устройство и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
