цель

замена платы блока питания PSU-61 (A 14)

квалификация

квалицитарный сандал

Материал

Поз.
Имя
статьи
Количество
T28954
01Плата питания PSU-61 PSU-61T285541
02Мостовой штекер X215 (предварительный выбор напряжения)T216081

Необходимый материал

  • Отвертка Torx размер 20

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и выключите устройство

  • На базовом экране нажмите функциональную кнопку ().
    → Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Откройте переднюю часть

  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.
  • Снимите защитную крышку в корпусе электрооборудования, открутив винты Torx.

Обмен

  • Удалите все разъемы с платы блока питания.
  • Открутите крепежный винт и снимите плату блока питания с кронштейна, чтобы снять ее.
  • Перенесите предохранители (FU 1, FU 2,...) на новую плату блока питания.
  • Установите новую плату блока питания и закрепите ее крепежным винтом.
  • Проверьте линейное напряжение (→ Спецификация типовой таблички).

ВНИМАНИЕ! Опасность неправильного подключения!

Неправильный предварительный выбор напряжения или неправильное подключение могут повредить устройство. Вот почему:

  • Убедитесь, что выбор напряжения и соединения верны.

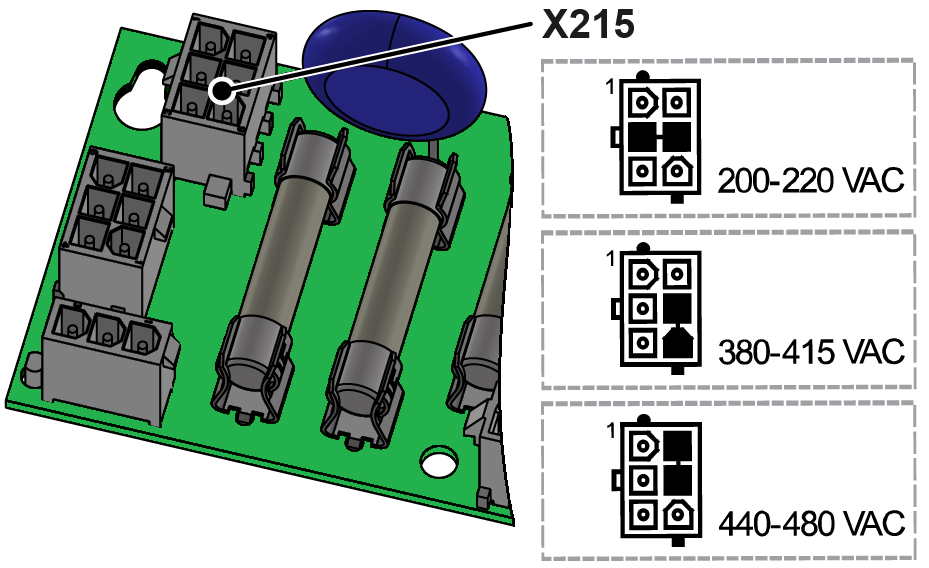

  • Предварительно выберите напряжение в слоте X215 с помощью мостового штекера (T21608) (рис.).
  • Подключите все разъемы к плате блока питания.

закрыть переднюю часть

  • Установите защитную крышку на корпус электрооборудования и закрепите ее винтами Torx.
  • Сложите переднюю часть и закрепите 2 винта Torx.

включите устройство и проверьте работу функции

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить устройство

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
