T28959, T28960: Клапан охлаждения 2
назначение
Замена гидравлических частей Клапана охлаждения 2 (KV 2)
квалификация
кливацитарный шалаш
Материал
| Pos. | Имя | статьи | Граф | |
| Т28959 | T28960 | |||
| 01 | Кольбен | Т28524 | - | 1 |
| 02 | Корпуса | Т28847 | 1 | 1 |
| 03 | Подъемное уплотнение 4x10x4,2 (в собранном виде) | Т21756 | 1 | 1 |
| 04 | диск 12x2,5 (в собранном виде) | T28865 | 1 | 1 |
| 05 | Защитное кольцо 13x1 (в собранном виде) | Б1255126 | 1 | 1 |
| 06 | Цилиндрический штифт 6x30 (в собранном виде) | B1306553 | 1 | 1 |
| 07 | Уплотнительное кольцо FPM 24x2 (опционально) | T28658 | - | - |
Необходимый материал
- Отвертка Torx размер 20
- ключ рожковый, размер 10
приступить к выполнению следующих действий
ВНИМАНИЕ!
Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:
Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.
Охлаждение и опорожнение устройства
- На базовом экране нажмите функциональную кнопку (
). - На базовом экране нажмите функциональную кнопку (
).
→ Перед выключением устройство охлаждается и опорожняет форму.
Проверьте давление и выключите устройство
- Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
→ Давление в системе должно отображаться на уровне 0,0 (±0,1) бар. - Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.
- Выключить главный выключатель (QS 1), вытащить штекер питания.
Снимите крышки
- Снимите крышки с устройства (Откройте устройство→).
Замена
- Ослабьте винты шагового двигателя, прикрепленные к корпусу.
- Поверните шаговый двигатель, слегка вытяните его и выдвиньте из муфты.
- Снимите трубопровод (охладитель KV2 ↔).
- Снимите крепежные зажимы и сначала снимите трубу на боковой стороне охладителя, прежде чем ее можно будет полностью снять.

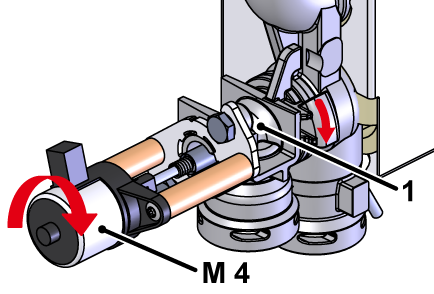

- Поворачивайте Корпус (①) до тех пор, пока байонетный замок не будет снят. Затем снимите Корпус с уплотнением, включая шток поршня.
Утечка из-за неправильной установки!
Неправильная установка Уплотнительного кольца может привести к его повреждению и протечке. Вот почему:
- Убедитесь, что Уплотнительное кольцо установлено правильно.
- для T28959: очистите поршень и шток.
- для T28960: используйте новый поршень.

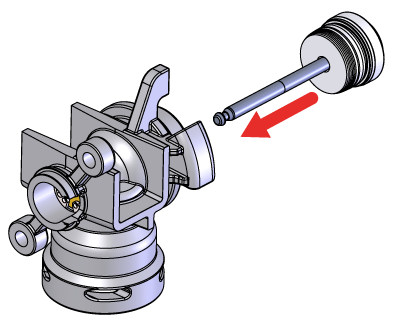

- С помощью поршня осторожно выдвиньте крепежный стержень и полностью переместите поршень (рис.).
- Монтажный стержень больше не требуется.
- Установите Корпус с уплотнителем и штоком поршня, повернув с помощью штекерного соединения (байонетный замок).
- Проверьте уплотнительное кольцо трубы на предмет износа и при необходимости замените его.
- Установите трубопровод (кулер KV2 ↔) и закрепите крепежными зажимами.
- Включите шаговый двигатель, поверните его в конечное положение и закрепите крепежными винтами.
Проверьте герметичность и функции
- Подключите штекер питания и включите главный выключатель (QS 1).
ОБРАТИТЕ ВНИМАНИЕ!
Установите профиль пользователя на «Алименты», чтобы получить доступ к параметрам. нажмите здесь...
- Выберите [Сервис] > [Параметры] > [Шаговые двигатели] > [Шаговый двигатель 2] > [Позиционирование KV 2].
- Измените положение и проверьте, движется ли шаговый двигатель, включая поршень, или нет:
- 0% = Клапан закрыт
- 100% = Клапан открыт
-
включите устройство с помощью кнопки ввода-вывода (
), проверьте герметичность и функции устройства.
Выключить устройство и установить крышки
-
Выключить устройство с помощью кнопки ввода-вывода ().
→ Устройство отключается и, при необходимости, охлаждается и находится под давлением. - Выключить главный выключатель (QS 1).
- Снова прикрепите чехлы к устройству (→Откройте устройство).
