Замена рабочего колеса и уплотнения насоса

квалификация

кливацитарный шалаш

Материал

Поз.ИмястатьиПодсчитайте
01Рабочее колесо PEEK 69,6x6,85Т289711
02Графитовая прокладка 86,5x81x2.2T289721

Необходимый материал

  • Отвертка Torx, размер 20, 30
  • Ключ рожковый, размер 10, 12
  • Ключ рожковый, SW 10

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Опасно для жизни из-за магнитного поля!

Сильное магнитное поле в области Насоса с магнитной связью может поставить под угрозу жизнь людей с кардиостимуляторами. Поэтому:
— Убедитесь, что люди с кардиостимулятором не проводят никаких работ по техническому обслуживанию, которые приводят к демонтажу магнитной муфты (замена головки насоса, замена разъемного уплотнения чашки).

ОБРАТИТЕ ВНИМАНИЕ!

В полностью собранных насосах магнитные поля полностью экранированы окружающими их компонентами, и при неподвижном или работающем насосе опасности нет.

Охлаждение и опорожнение устройства

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    → Перед выключением устройство охлаждается и опорожняет форму.

Проверьте давление и снимите крышки

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    → Давление в системе должно отображаться на уровне 0,0 (±0,1) бар.
  • Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.
  • Снимите крышки с устройства (Откройте устройство→).

Замените рабочее колесо и уплотнение насоса

  • Снимите Насос и поместите его на плоскую немагнитную монтажную поверхность.
    • При необходимости дополнительную информацию можно найти в разделе «Как приобрести запасную часть «Насос». нажмите здесь...

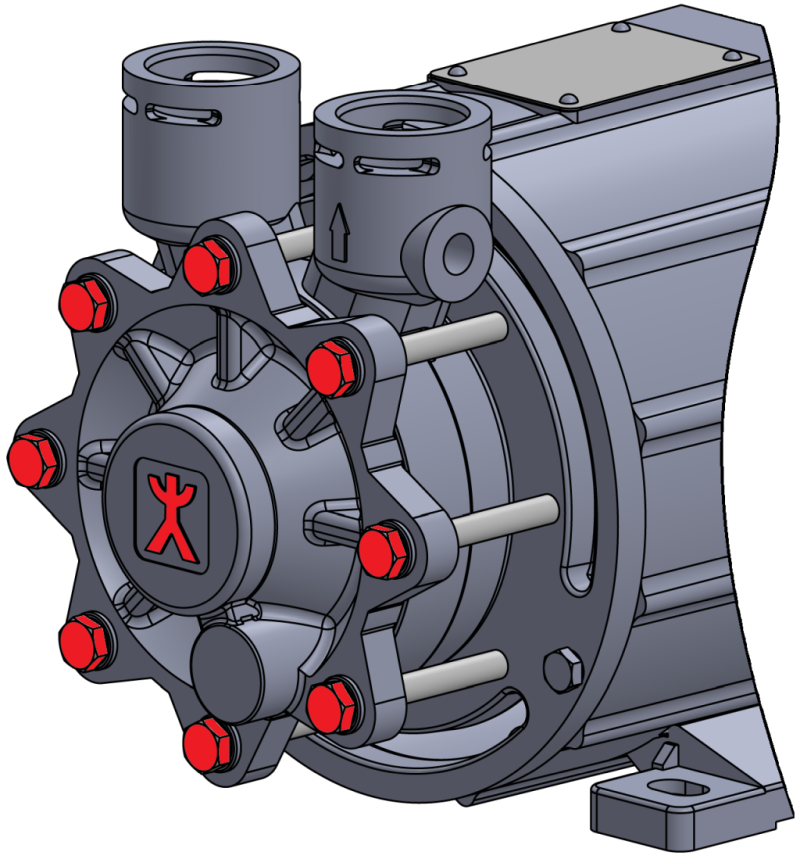

  • Снимите 8 шестигранных винтов с крышки корпуса, открутите винты и корпус.

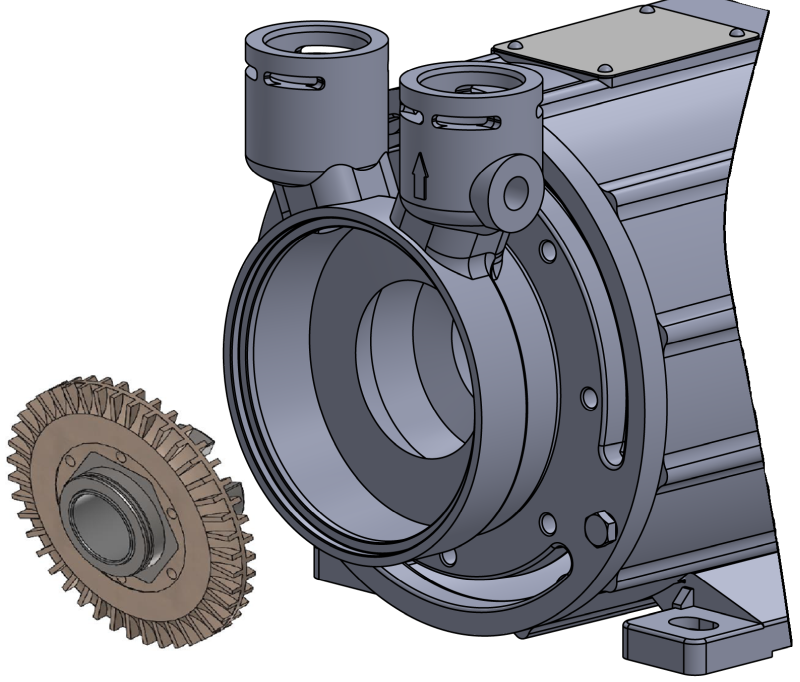

  • Снимите рабочее колесо насоса с керамического вала.
    • При необходимости используйте съемник (используйте канавку в качестве точки атаки).
  • Очистите все компоненты, проверьте уплотнение на предмет износа и при необходимости замените его.

  • Вставьте новое рабочее колесо насоса на керамический вал и установите уплотнение.
  • Установите крышку Корпуса и отрегулируйте ее так, чтобы фигура находилась в вертикальном положении и параллельно монтажной поверхности.
  • Установите 8 шестигранных винтов и прикрутите Корпус.
  • Переустановите насос в устройство.
    • При необходимости дополнительную информацию можно найти в разделе «Как приобрести запасную часть «Насос». нажмите здесь...

Проверьте герметичность и функции

Выключить устройство и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
