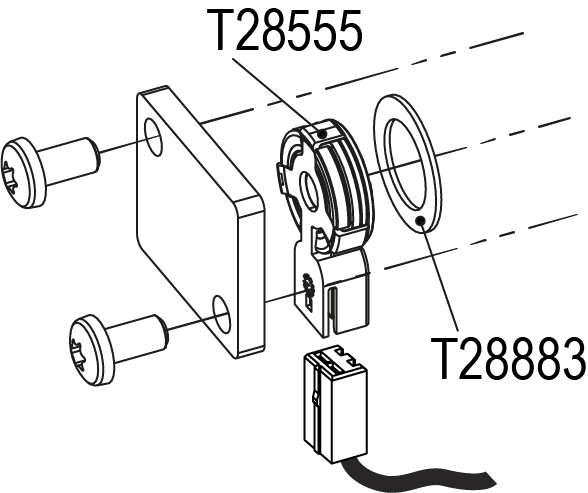

Замена звукового преобразователя (BB 1, BB 2)

квалификация

профессиональный персонал

Материал

Поз.Имястатьи

Количество

T28986

01Звуковой преобразователь 180°CT285551
02Уплотнение из ПТФЭ 16x24x1Т28831

Необходимый материал

  • ключ рожковый, размер 10
  • Отвертка Torx, размер 30

Видео-руководство

Перейдите по ссылке с QR-кодом, чтобы посмотреть видео на YouTube.

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и осушение

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    → Перед выключением устройство охлаждается и опорожняет форму.

Проверьте и выключите давление

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    → Давление в системе должно отображаться на уровне 0,0 (±0,1) бар.
  • Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Снимите крышки

Поменяйте

  • Отсоедините кабель на звуковом преобразователе (T28555).
  • Открутите 2 винта Torx и снимите палубу.
  • Замените звуковой преобразователь (T28555) и уплотнитель (). T28883
  • Установите палубу и вкрутите 2 винта Torx с длиной волны 12 Нм.
  • Подключите кабель к преобразователю звука (). T28555

Проверьте герметичность и функции

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Калибровочное измерение расхода

  • Эксплуатируйте устройство в нормальный режим работы при температуре 40°C в течение не менее 10 минут.
  • Выберите [Сервис] > [Калибровка] > [Расход] > [Смещение расхода (внутренний)].
    • Установите параметры на 2 л/мин.
  • Закрыть запорный клапан между пересылкой и возвратом и подождать 1 минуту.
  • Прочитайте текущий расход.
  • Задайте параметры [смещение потока (внутреннее)] в соответствии со следующим расчетом:
    • Новое смещение = 2 л/мин — «текущий расход» [расход].
  • Откройте запорный клапан.

Проверьте калибровку

Опасность! неправильная калибровка

Неправильная калибровка может привести к неисправности устройства. Вот почему:

  • Проверьте калибровку
  • Работайте устройством при температуре 40°C не менее 10 минут в обычном режиме.
  • Закрыть запорный клапан между режимами «Перемотка» и «Перемотка назад».
    • Скорость потока падает до 0 л/мин, а аварийное сообщение «Нулевой расход» задерживается.

Выключить и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
