účel

Kompletná výmena elektromagnetického ventilu 24 VAC

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePolohySpočítať

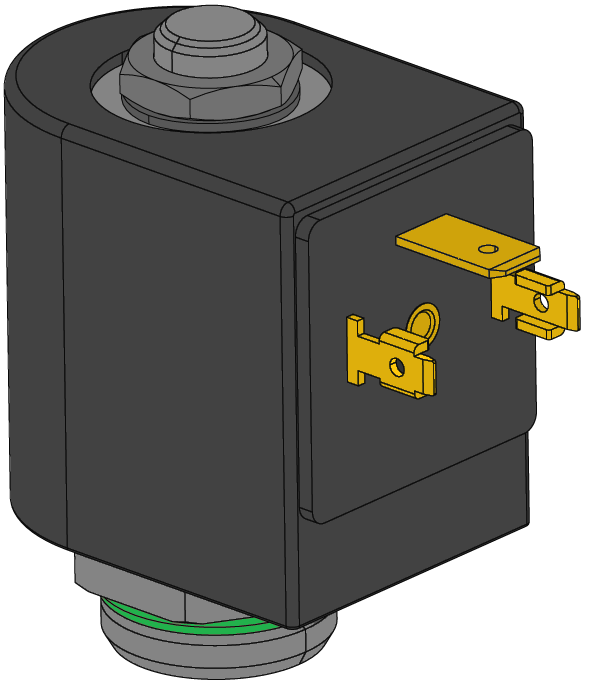

01Kompletný elektromagnetický ventil 24 VACT210761

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • Krúžkový kľúč, veľkosť 14, 22
  • Krížový skrutkovač
  • tester magnetického poľa (ak je k dispozícii)

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypustiť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte a vypnite tlak

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    → Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

Otvorte servisnú klapku/odstráňte kryty

Swap

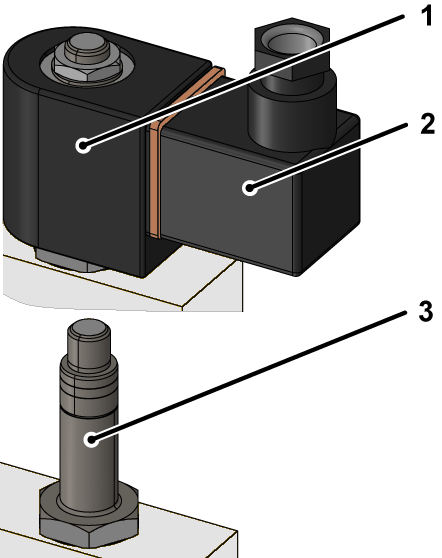

  • Odstráňte montážnu maticu vrátane podložky, ktorá upevňuje magnetickú cievku (①).
  • Odstráňte elektromagnetickú cievku (①) pomocou zátky ventilu (②).
  • Odstráňte zátku ventilu (②) zo elektromagnetickej cievky (①) uvoľnením montážnej skrutky a odstránením zátky.
  • Pomocou krúžkového kľúča vyberte a vyberte teleso ventilu (③).

POZNÁMKA!

Uistite sa, že sú pre elektromagnetický ventil zachované vhodné uťahovacie momenty, aby bola zaistená bezpečná a správna inštalácia.

  • Nainštalujte nový elektromagnetický ventil a utiahnite ho vhodným uťahovacím momentom v závislosti od materiálu puzdra:
    • maximálne 4 Nm pre plasty
    • maximálne 15 Nm pre mosadz
  • Nainštalujte novú elektromagnetickú cievku na elektromagnetický ventil a utiahnite montážnou maticou vrátane podložky.
  • Pripojte zátku ventilu k elektromagnetickej cievke a utiahnite montážnu skrutku.

Skontrolujte tesnosť a funkcia

  • Pripojte prívod chladiaca voda (pripojenie C).
  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
    • Tester magnetického poľa sa môže použiť na kontrolu, či cievka reaguje a otvorí ventil, keď je ventil aktivovaný.

Vypnúť a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
