účel

výmena Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

odborný personál

Materiál

Poz.OznačeniePoložkySpočítať
01

Touchscreen 7" IPS 180x129

T284941

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • Skrutkovač s plochou hlavou, veľkosť 0
  • Horkovzdušné dúchadlo s reguláciou teploty
    • Ak je k dispozícii, pripojiteľná redukčná dýza pre cielené vykurovanie
  • Čistenie/rozpúšťadlo na odstránenie zvyškov lepidla
  • ochranné rukavice

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypnúť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.

Odstráňte dosku zariadenia a ovládač

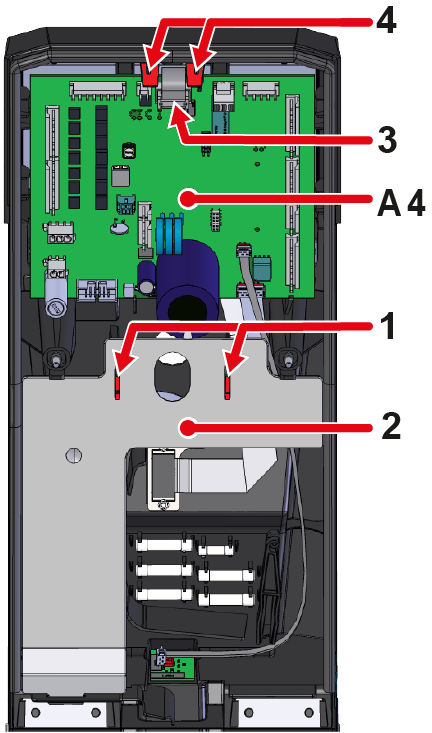

  • Stlačte montážne svorky (①) k sebe, aby ste odstránili kryt kábla (②).
  • Odpojte konektor (③) od dosky zariadenia GIF-61 (A_4).
  • Stlačte montážne popruhy GIF-61 (A_4) (④) smerom von. Potom zdvihnite dosku plošných spojov a zložte ju späť.
    • Zástrčky na doske plošných spojov nemusia byť odpojené.

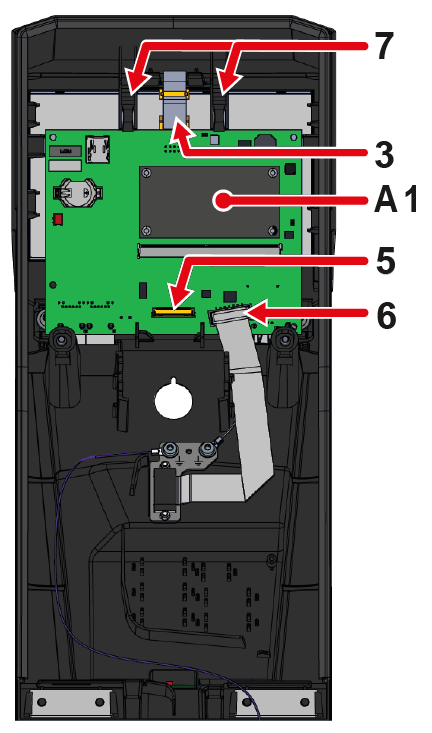

  • Odpojte konektor (⑤) z displeja (A_2) k ovládaču USR-61 (A_1).
    • Pred odstránením kábla odomknite konektor z displeja, napríklad plochým skrutkovačom.
  • Odpojte konektor (⑥) od kábla „HB“ k ovládaču USR-61 (A_1).
  • Zatlačte upevňovacie popruhy ovládača USR-61 (A_1) (⑦) smerom von. Potom zdvihnite dosku plošných spojov.
    • Zástrčky na ovládači USR-61 (A_1) nemusia byť odpojené.

Vymeňte dotykovú obrazovku

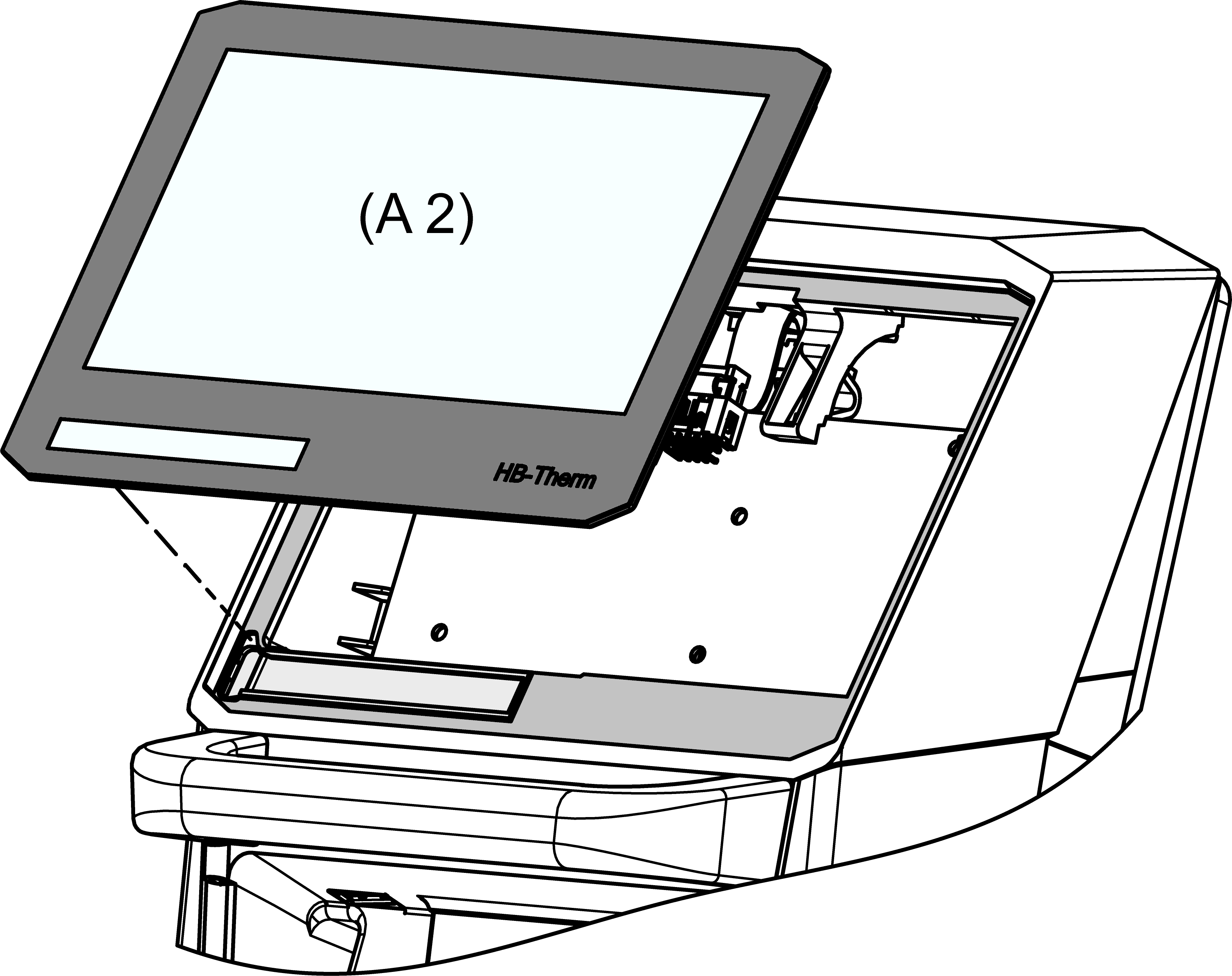

  • Na zmäkčenie lepidla zahrievajte lepiaci povrch dotykovej obrazovky (A_2). Vytlačte dotykovú obrazovku zvnútra von, aby ste ju odstránili. Odporúča sa začať v pravom hornom rohu (pohľad zhora zvonku). Lepidlo sa postupne uvoľňuje, až kým sa dotykový displej nedá úplne odstrániť.
    • Pri zahrievaní dbajte na to, aby teplota neprekročila 100 °C.
    • Uistite sa, že horúci vzduch smeruje do medzery medzi dotykovou obrazovkou a plastovým puzdrom.
  • Odstráňte zvyšky lepidla z povrchu predného puzdra vhodným čistiacim prostriedkom/rozpúšťadlom.
    • Uistite sa, že lepiaci povrch je čistý a bez mastnoty.
  • Odstráňte ochrannú fóliu z lepiacej plochy novej dotykovej obrazovky (A_2).
  • Vložte novú dotykovú obrazovku (A_2) a pevne stlačte vonkajšiu hranu/povrch. Potom zatlačte zozadu a postavte sa proti nemu zvonku.
  • Vložte štítok typu zariadenia do príslušného otvoru na zadnej strane dotykovej obrazovky (A_2).

Nainštalujte dosku zariadenia a ovládač

  • Vložte regulátor USR-61 (A_1) do dodaných výklenkov.
    • Uistite sa, že montážne popruhy (⑦) sú zacvaknuté na svojom mieste.
  • Zapojte konektory (③, ⑤, ⑥) späť do radiča USR-61 (A_1).
  • Vložte dosku zariadenia GIF-61 (A_4) do príslušných výklenkov.
    • Uistite sa, že montážne popruhy (④) sú zacvaknuté na svojom mieste.
  • Zapojte konektor (③) späť do dosky zariadenia GIF-61 (A_4).
  • Vložte kryt kábla (②) do príslušných výklenkov.
    • Uistite sa, že montážne svorky (①) sú zaistené na svojom mieste.

Zavrieť prednú časť

  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Kontrola funkcie

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

vypnúť

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
