účel

Výmena frekvenčného meniča (U 1)

kvalifikácia

Elektrikári

Materiál

Poz.OznačeniePoložkySpočítať
T28669T28670
01

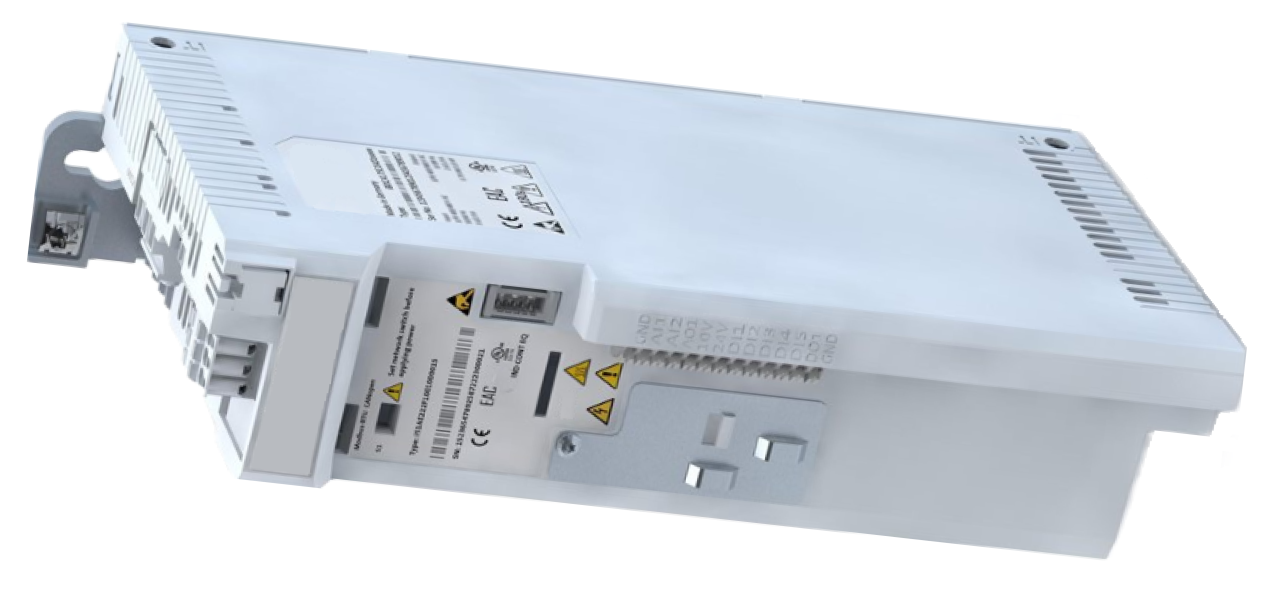

frekvenčný menič
i510 2,2 kW, 340–528 VAC

T286691-
02

frekvenčný menič
i510 2,2 kW, 170–264 VAC

T28670-1

Požadovaný materiál

  • Skrutkovač Torx, veľkosť 10, 20

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypnúť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.Potom počkať 5 minút!

Nebezpečenstvo pre život v dôsledku elektrického napätia!

V prípade kontaktu s časťami prenášajúcimi napätie existuje okamžité riziko úmrtia. To je dôvod, prečo:

Pred otvorením odpojte zariadenie od napájania. Zaistite odpojenie proti zapnutie. Kvôli nabitým kondenzátorom počkajte 5 minút po vypnutí napájacieho zdroja, aby ste pracovali na frekvenčnom meniči.

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
  • Odstráňte ochranný kryt v elektrickom kryte odstránením skrutiek Torx.

Swap

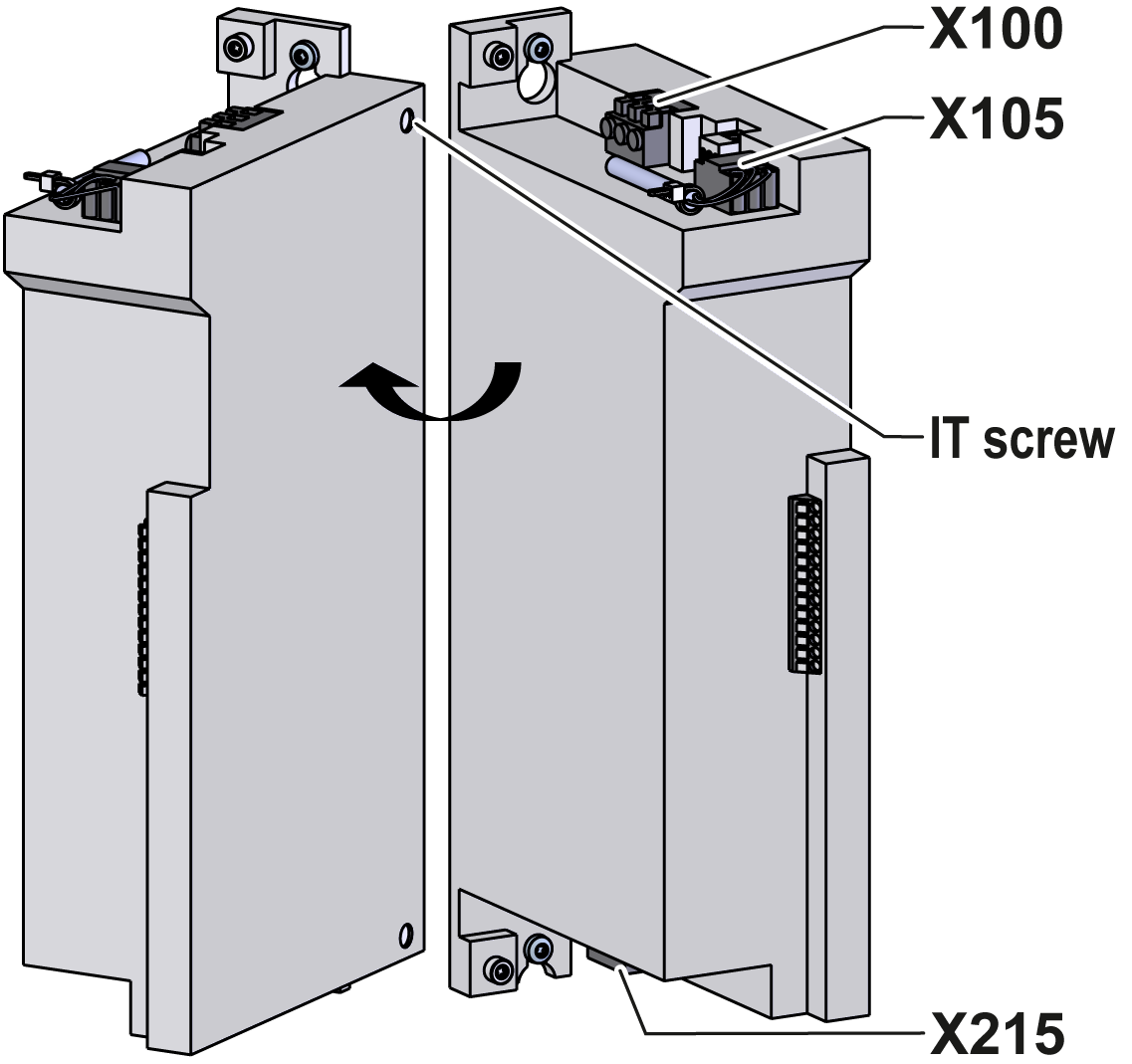

  • Odpojte konektory X100, X105 a X216 od frekvenčného meniča.
    • Pomocou kábla X216 odpojte káblový zväzok z tieniaceho spojenia.
  • Odstráňte uzemňovacie vodiče (Čerpadlo, elektrické puzdro) z frekvenčného meniča.
  • Uvoľnite skrutky frekvenčného meniča na zadnej stene.
  • Zatlačte frekvenčný menič smerom nahor, vytiahnite ho dopredu z montážnych skrutiek a vyberte ho.
  • Nainštalujte nový frekvenčný menič a utiahnite montážne skrutky.
    • Špeciálna vlastnosť IT systémov (napájacie pripojenie bez ochranného uzemnenia): Skrutka kondenzátora na vstupe frekvenčného meniča (horná IT skrutka) musí byť odstránená.
  • Pripojte uzemňovacie vodiče (Čerpadlo, elektrické puzdro) k frekvenčnému meniču.
  • Zapojte konektory X100, X105 a X216 do frekvenčného meniča.
    • Uistite sa, že všetky pripojenia sú vykonané správne podľa elektrickej schémy. Kliknite sem...
  • Kábel X216 pripevnite k tieniacemu portu pomocou káblového zväzku.

Zavrieť prednú časť

  • Namontujte ochranný kryt okolo elektrického krytu a zaistite skrutkami Torx.
  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Kontrola funkcie

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

vypnúť zariadenie

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
