účel

Výmena ventilátora 12 V (EV 1)

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePoložkySpočítať
0112 V ventilátor, 0,6 mT287381

Požadovaný materiál

  • Skrutkovač Torx, veľkosť 20

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypnúť zariadenie

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
  • Odstráňte ochranný kryt v elektrickom kryte odstránením skrutiek Torx.

Swap

POZNÁMKA!

Pri výmene ventilátora sa odporúča vyčistiť aj rohož vzduchového filtra (T29407, T28733) na spodnej strane zariadenia a v prípade potreby ho vymeniť. Kliknite sem...

  • Odstráňte konektor X24 na doske zariadenia GIF-61 a úplne ho vyberte.

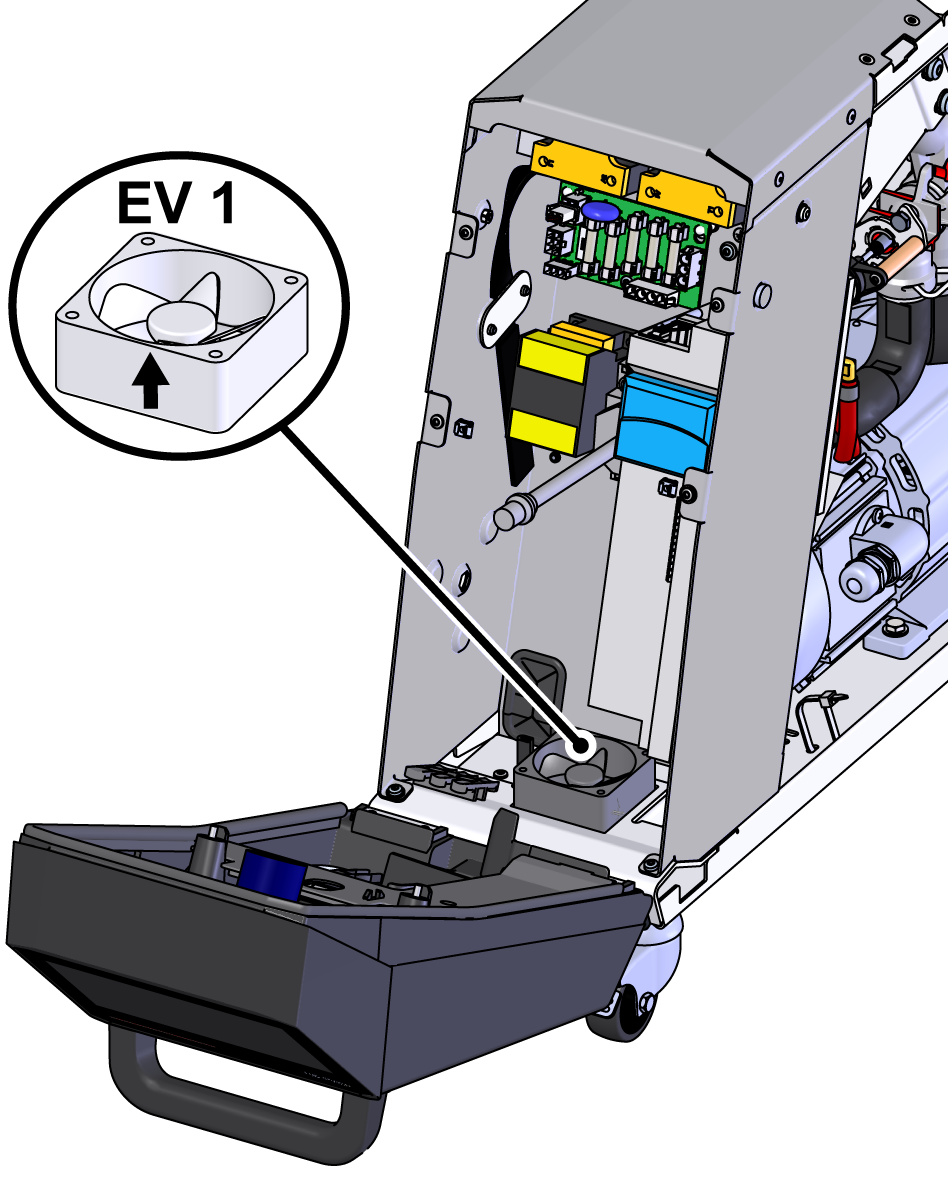

  • Odstráňte ventilátor
    • Upozorňujeme, že na ventilátore nie sú žiadne montážne skrutky. Ventilátor je pripevnený iba k elektrickému puzdru cez ochranný kryt.
  • Nainštalujte nový ventilátor.
    • Uistite sa, že prúdenie vzduchu smeruje dovnútra zariadenia (pozri šípku na puzdre ventilátora).
  • Konektor X24 nasmerujte na dosku zariadenia GIF-61 a pripojte ho.

Zavrieť prednú časť

  • Namontujte ochranný kryt okolo elektrického krytu a zaistite skrutkami Torx.
  • Sklopte prednú časť a zaistite 2x skrutky Torx.

zapnutie zariadenia a skontrolujte funkciu

  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
  • Obnovte interval údržby vymeneného komponentu (→ Harmonogram údržby).

vypnúť zariadenie

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
