Výmena pohonu chladiaceho ventilu 2 (M 4)

kvalifikácia

Odborný personál

Materiál

Poz.OznačeniePoložkySpočítať
01lineárny krokový motor s držiakomT288671

Požadovaný materiál

  • Kľúč s otvoreným koncom, SW 10

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vyprázdniť zariadenie

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Pred vypnutím zariadenie vychladne a vyprázdni formu.

Vypnúť zariadenie a odstrániť kryty

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.
  • Odstráňte kryty zo zariadenia (→Otvorte zariadenie).

Swap

  • Odstráňte kábel k chladiacemu ventilu (M 4)
  • Dvakrát odskrutkujte skrutky, ktoré zaisťujú Chladenie ventil k puzdru.

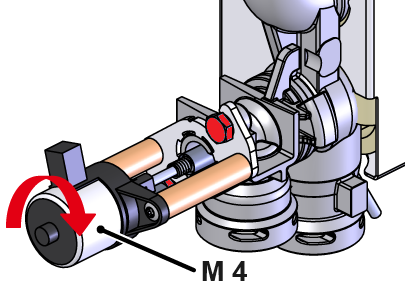

  • Otočte krokový motor, mierne ho vytiahnite a posuňte ho zo spojky.
  • Vložte nový krokový motor, otočte ho do koncovej polohy a zaistite ho dvoma skrutkami.
  • Pripojte kábel k chladiacemu ventilu

Kontrola funkcie

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).

POZNÁMKA!

Nastavte profil používateľa na „udržiavanie“ pre prístup k parametrom. Kliknite sem...

  • Vyberte položku [Servis] > [Parametre] > [Krokové Motory] > [Krokový motor 2] > [Polohovanie KV 2]
  • Zmeňte polohu a skontrolujte, či sa krokový motor vrátane piestu pohybuje alebo nie:
    • 0% = uzavretý ventil
    • 100% = otvorený ventil
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

Vypnúť zariadenie a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
